卧式筒形矿石粉磨核心部件结构设计

　　在黑色金属矿、有色金属矿、非金属矿的选矿生产线前段作业环节，以及建材、火电、化工行业的物料粉磨工序中，这类卧式筒形粉磨设备是实现物料粒度达标、满足后续分选或反应要求的核心作业单元，本次呈现的结构设计完整覆盖了设备组装所需的全部核心部件，可直接用于设备的结构校核、改型设计以及虚拟装配验证。从实际作业场景来看，这类设备通常布置在破碎工序之后、分选工序之前，承担将破碎后粒径在20mm左右的矿石或物料，通过筒体内钢球的冲击与研磨作用，加工至0.074mm甚至更细的粒度，为后续的磁选、浮选或者浸出作业提供符合粒度要求的原料，部分建材行业的水泥熟料粉磨、火电行业的煤粉制备环节，也会采用同结构类型的设备完成物料粉磨作业。

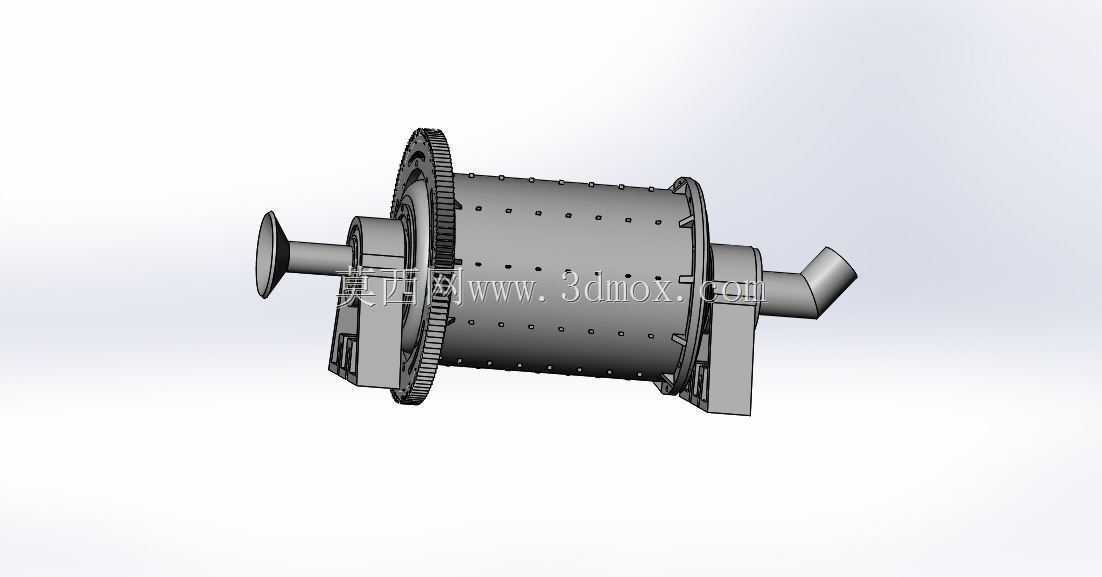

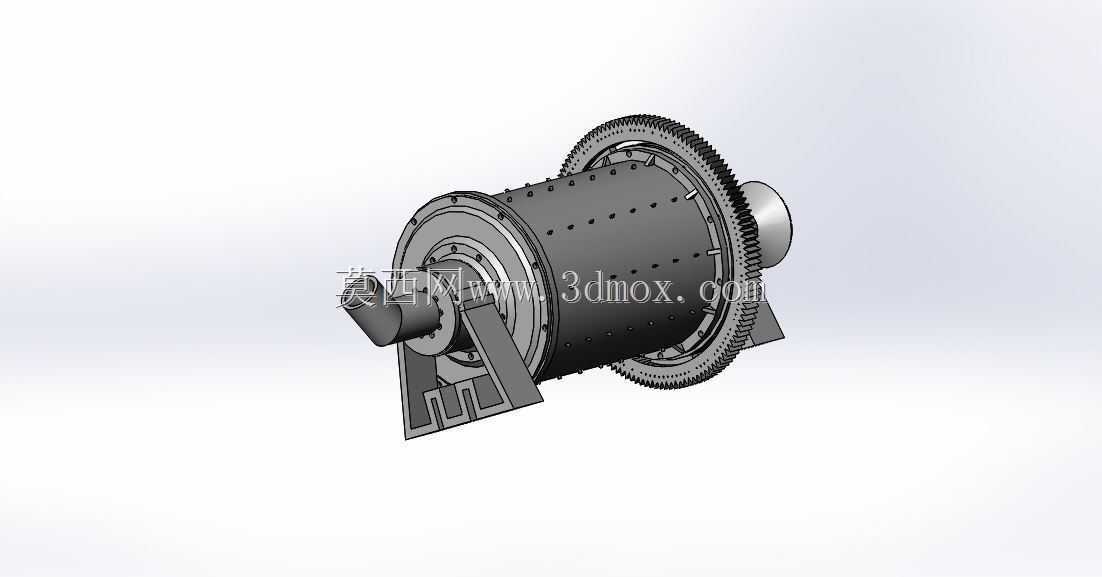

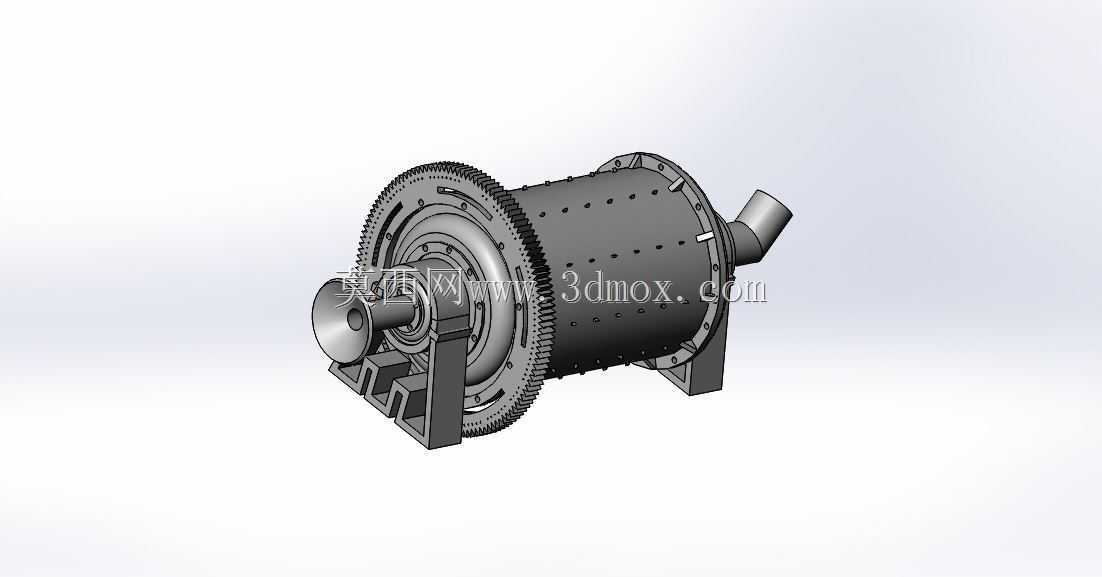

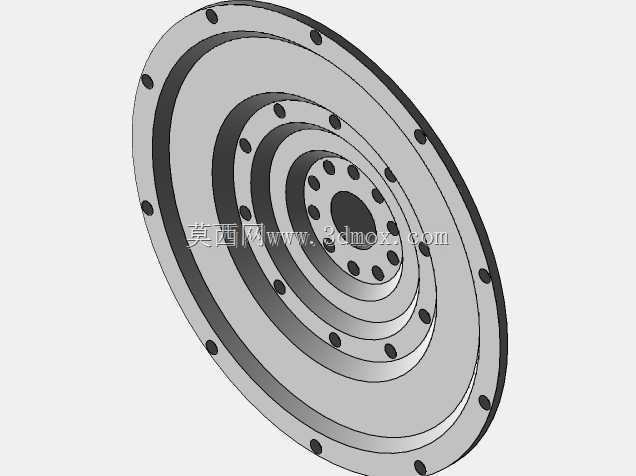

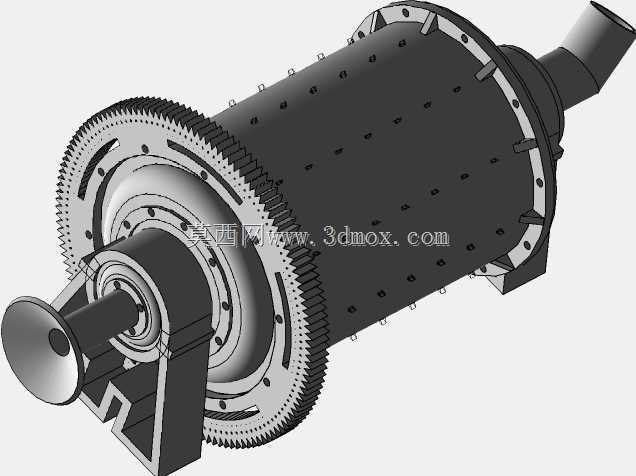

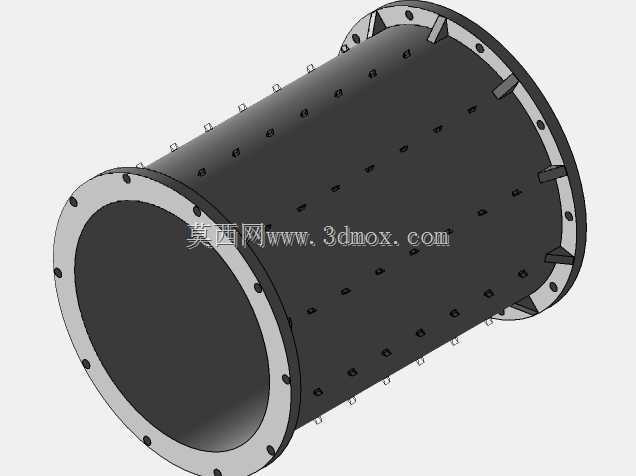

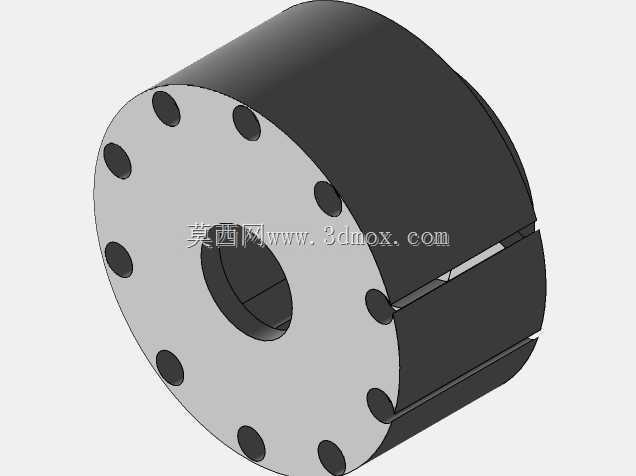

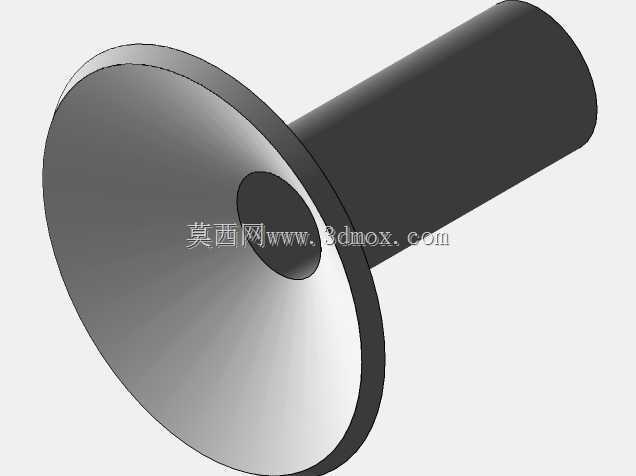

　　从功能特性来看，该结构的核心作业单元为水平布置的圆柱形筒体，筒体两端通过法兰结构与进出料端盖连接，端盖中心位置设置有中空轴颈，用于将整个回转部分支撑在两端的轴承座上，其中一端的中空轴为进料通道，待磨物料通过溜槽送入筒体内部，另一端的中空轴为出料通道，磨制完成的细料通过中空轴内的筛板结构排出设备；筒体外侧套装有大模数传动齿轮，与驱动端的小齿轮啮合，将电机输出的扭矩传递至筒体，带动筒体按照设定转速回转，筒体内壁铺设有耐磨衬板，通过螺栓与筒体壁固定，既可以保护筒体壁不受钢球和物料的直接冲击磨损，也可以通过衬板表面的凸起结构带动钢球提升至一定高度后抛落，实现对物料的冲击破碎，同时衬板磨损后可单独更换，大幅降低设备的运维成本。

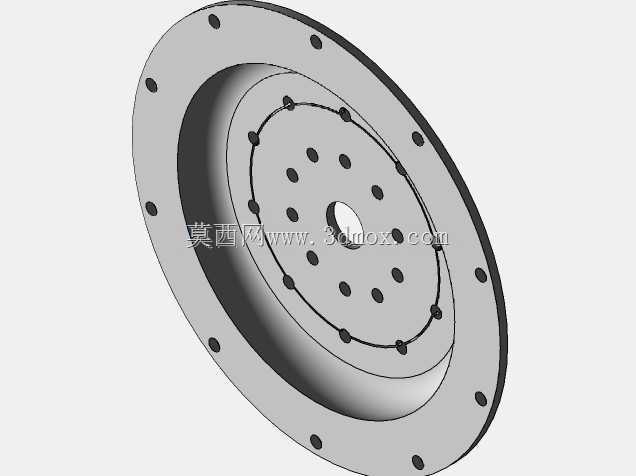

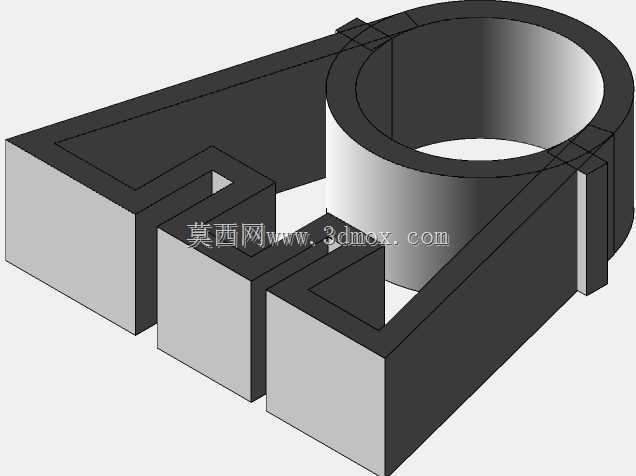

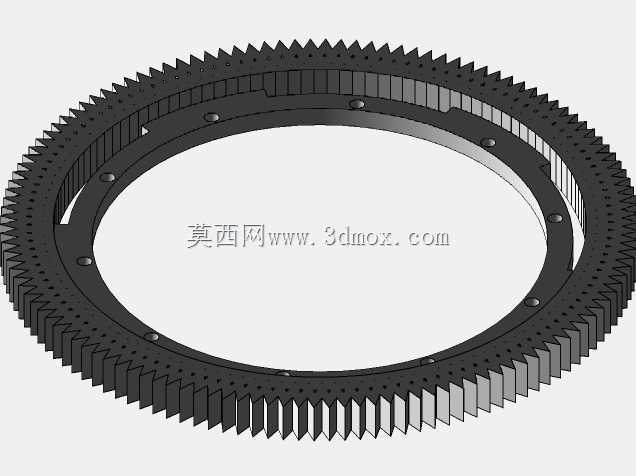

　　从设计思路层面，该结构在建模阶段充分考虑了实际装配的公差配合要求，大齿圈与筒体的连接采用分段式法兰对接结构，既解决了大直径齿轮整体加工难度大、运输不便的问题，也方便后期齿面磨损后的局部更换；进出料端盖与筒体的连接面采用止口定位设计，可保证装配过程中两端中空轴的同轴度误差控制在允许范围内，避免设备运行过程中出现轴瓦偏磨、振动超标的问题；筒体上的衬板螺栓孔采用沉孔结构，配合密封垫圈使用，可有效避免筒体内的矿浆从螺栓孔位置渗漏；两端的轴承座采用分体式设计，下半部分与基础预埋螺栓固定，上半部分通过螺栓与下半部分连接，方便后期中空轴轴瓦的检修与更换。

　　从外形尺寸与安装边界来看，该结构的整体长度与筒体直径的比例约为3:1，属于短筒型粉磨设备，适合处理粒度要求相对较粗的一段磨矿作业，安装时需要保证两端轴承座的基础平面度误差不超过0.1mm/m，两轴承座的中心连线与筒体轴线的同轴度误差不超过0.2mm，大齿圈的径向跳动量在安装时需要控制在齿圈直径的0.1/1000以内，端面跳动量不超过0.15/1000，避免齿轮啮合过程中出现偏载、断齿的问题；设备的驱动端需要预留足够的检修空间，满足小齿轮、减速机以及电机的拆装需求，进出料端需要分别对接进料溜槽和出料输送设备，预留的连接尺寸与中空轴的法兰尺寸完全匹配，可直接对接标准的给料和出料装置。另外，该结构在细节设计上也充分考虑了运维需求，筒体上设置有对称布置的检修人孔，设备停机检修时可通过人孔进入筒体内部更换衬板、补充钢球，人孔盖采用加强筋结构，保证运行过程中不会出现漏浆、变形的问题；大齿圈的外侧设置有齿轮防护罩安装位，可加装防护罩避免运行过程中粉尘进入齿轮啮合面，同时防止人员误触转动部件引发安全事故；筒体上的螺栓布置采用等间距圆周排布，保证衬板的压紧力均匀，避免局部衬板松动引发的设备故障。
