移动设备用钢质PVC复合滚轮结构设计

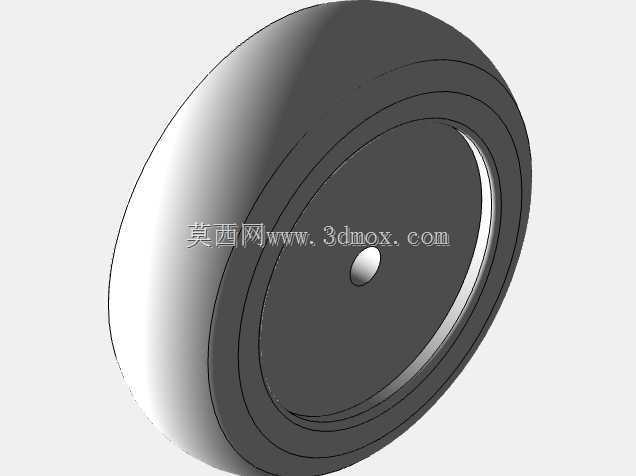

　　这款钢质PVC复合滚轮，主要面向各类需要短距离移位、工位调整的工业移动设备场景，比如车间内的轻型光伏组件运维巡检小车、小型物料转运推车、可移动式作业平台的行走支撑单元，区别于纯尼龙或全钢滚轮，它的结构设计刚好平衡了承载能力与接触面保护的双重需求。从结构分层来看，滚轮内部采用钢质轮毂作为核心承载基体，轮毂上预留了标准轴承安装位，可适配常规深沟球轴承的压装要求，轮毂与外部PVC轮缘之间采用过盈配合加周向防滑槽的嵌合结构，避免设备启停、转向时轮缘与轮毂发生相对滑移，这种设计思路在很多需要兼顾轮体强度和接触材质软度的行走机构里都有应用，毕竟纯钢轮直接接触地面或导轨，很容易刮花环氧地坪、铝合金导轨表面，而纯PVC轮在重载下又容易出现蠕变变形，长期使用会出现轮体偏摆、转动卡滞的问题。

　　在安装边界的设计上，轮体的安装支架采用折弯成型的钢板冲压件，支架上开有长圆形的安装孔位，可适配不同高度的安装基面调整需求，支架与轮轴之间采用轴套加润滑脂槽的结构，不需要频繁加注润滑脂也能保证长时间转动顺畅，轮缘的PVC材质邵氏硬度控制在85A左右，既能够保证滚动时的弹性缓冲，遇到地面细小焊渣、铁屑时不会出现硬硌损伤，也不会因为材质过软导致滚动阻力过大。从实际使用的工况适配来看，这种滚轮不需要配套复杂的转向机构就可以实现小半径转弯，单轮的额定静承载可以满足200kg以内的设备支撑需求，四个滚轮组合使用时，完全可以支撑总重800kg以内的移动设备平稳移动，轮面的圆弧过渡设计可以降低经过地面接缝、小高度台阶时的冲击，不会出现硬碰撞导致的设备震动。

　　在设计这款滚轮的三维结构时，特意将钢质轮毂的壁厚做了梯度设计，靠近轴承安装位的位置壁厚加厚，保证轴承压装时不会出现轮毂变形，轮缘位置的壁厚均匀控制在8mm，既保证PVC层有足够的缓冲厚度，也不会因为轮缘过厚导致整体轮径过大，占用过多的设备底部安装空间。轮轴的固定方式采用卡簧加平垫的结构，拆卸维护时只需要用卡簧钳就可以快速拆下轮体，不需要额外的专用工具，适合车间现场的快速维保需求。很多做小型移动设备设计的工程师在选滚轮的时候，经常会遇到承载够的轮体太硬刮伤接触面，软质轮体又承载不足的问题，这种钢塑复合的结构刚好填补了这个中间段的选型空白，不管是用在光伏板清洁小车的行走轮，还是车间内的工具转运车、可移动焊接工装架的支撑轮，都能很好适配。

　　轮体的转动阻力经过结构优化，在平整环氧地坪上的启动阻力控制在5N以内，设备推行时不会出现沉重卡顿的感觉，PVC轮缘的耐磨性能也经过工况验证，正常车间环境下使用，轮缘的年磨损量不超过0.5mm，长期使用不需要频繁更换轮体。支架的表面采用彩锌钝化处理，在普通车间的潮湿环境下也不会出现轻易锈蚀的问题，安装孔的孔位公差控制在±0.1mm，和常规的设备底部安装螺柱可以直接适配，不需要现场二次扩孔调整。
