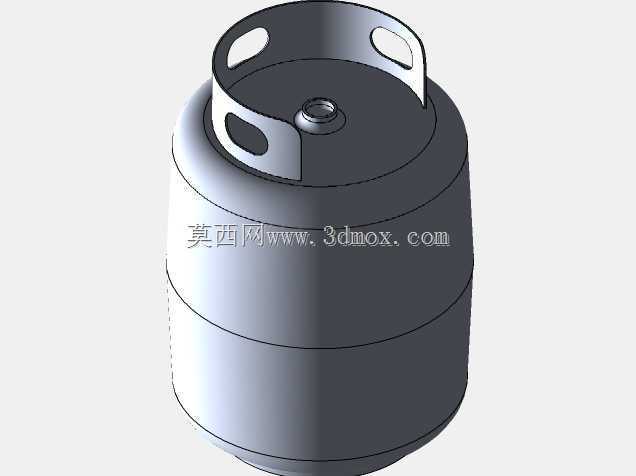

CSWA练习用小型便携储气罐体结构

　　这款小型罐体结构，最初是作为CSWA认证实操练习的建模对象，还原了民用便携小型储气类罐体的核心结构特征，在民用燃气储运、小型工业气动系统临时储气、户外作业便携气源配套场景中都能找到对应实物的应用逻辑。从实际用途来看，这类小容积罐体主要承担低压气态介质的短期存储功能，区别于大型工业立式储罐，它的核心设计导向是便携性与搬运安全性，因此顶部的一体式提手结构是整个设计的重点考量部分——提手与罐体上封头采用一体化成型的结构逻辑，开设的三个镂空孔位分别对应不同的搬运受力场景，两个对称的大尺寸长圆孔适配单人双手提拉时的手指穿入受力，侧方的小圆孔则可用于穿入绑带实现罐体在运输过程中的固定绑定，避免搬运或转运过程中罐体滚动移位。

　　从设计思路上拆解，整个罐体采用三段式回转体结构作为主体框架，底部为平底结构，可直接放置在平整地面或常规设备安装台面上，无需额外配套安装支架，降低了现场放置的配套要求；中部为等直径的直筒段，是存储气态介质的核心容积段，直筒段与上下封头的连接位置采用平滑圆弧过渡，避免应力集中，这也是低压压力容器设计中最基础的结构处理逻辑，能够有效降低罐体承压时的焊缝位置应力峰值；顶部封头位置除了集成提手结构外，中心位置设置了标准的接口凸台，用于安装阀门、压力表或者介质充放接头，凸台的高度经过适配，既保证了接头安装时的螺纹啮合长度足够，又不会因为凸台过高导致搬运过程中发生磕碰损坏。

　　关于外形尺寸与安装边界，这类练习模型还原的实物罐体整体高度与直径比例约为1.2:1，属于矮胖型的便携罐体设计，重心偏低，放置时的稳定性优于高瘦型罐体；底部平底的直径与罐体直筒段直径保持一致，接触面积足够，在倾斜角度不超过15度的平整平面上都不会发生侧翻；顶部提手的最高位置距离罐体上封头表面的高度控制在80mm以内，既满足手指穿入的操作空间要求，又不会过多增加罐体的整体外包装尺寸，方便配套标准尺寸的防护套或者运输周转箱。在结构细节处理上，罐体所有的外边缘都做了R3以上的圆角处理，避免搬运过程中锐边划伤操作人员，提手镂空位置的边缘同样做了圆弧倒钝，长时间提拉搬运时不会硌伤手部；罐体表面没有多余的外置凸起结构，除了顶部的接口凸台外，所有结构都在回转体轮廓范围内，堆叠存放时不会出现结构干涉，可实现多层码放，提升仓储周转的空间利用率。

　　从建模练习的角度来看，这个模型覆盖了回转体建模、拉伸切除、圆角处理、凸台创建等SolidWorks基础建模操作，能够很好地考察建模者对对称结构、回转特征的掌握程度，同时也能让建模者通过练习理解低压便携罐体的基础结构设计逻辑，把建模操作和实际工程结构的设计逻辑结合起来，而不是单纯的几何形状绘制。在实际工程应用中，这类小型罐体的壁厚通常根据存储介质的压力等级确定，模型中还原的壁厚均匀性特征，也对应了实际生产中板材卷焊成型的工艺特点，直筒段采用板材卷制后焊接纵缝，上下封头采用冲压成型后与直筒段焊接环缝，整个结构的工艺性较好，适合批量生产，能够有效控制制造成本，这也是这类小型罐体能够在民用、小型工业场景广泛应用的重要原因。
