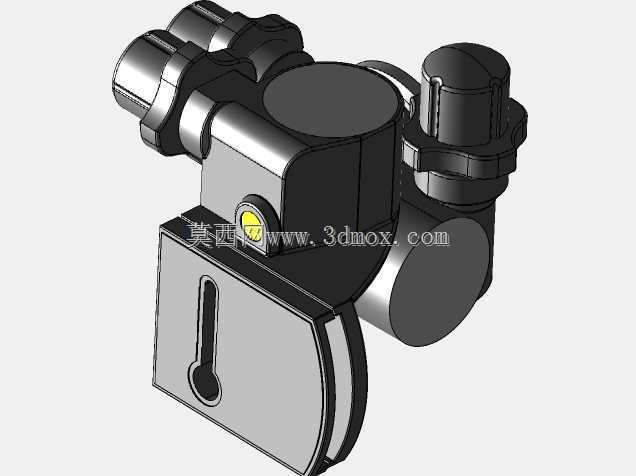

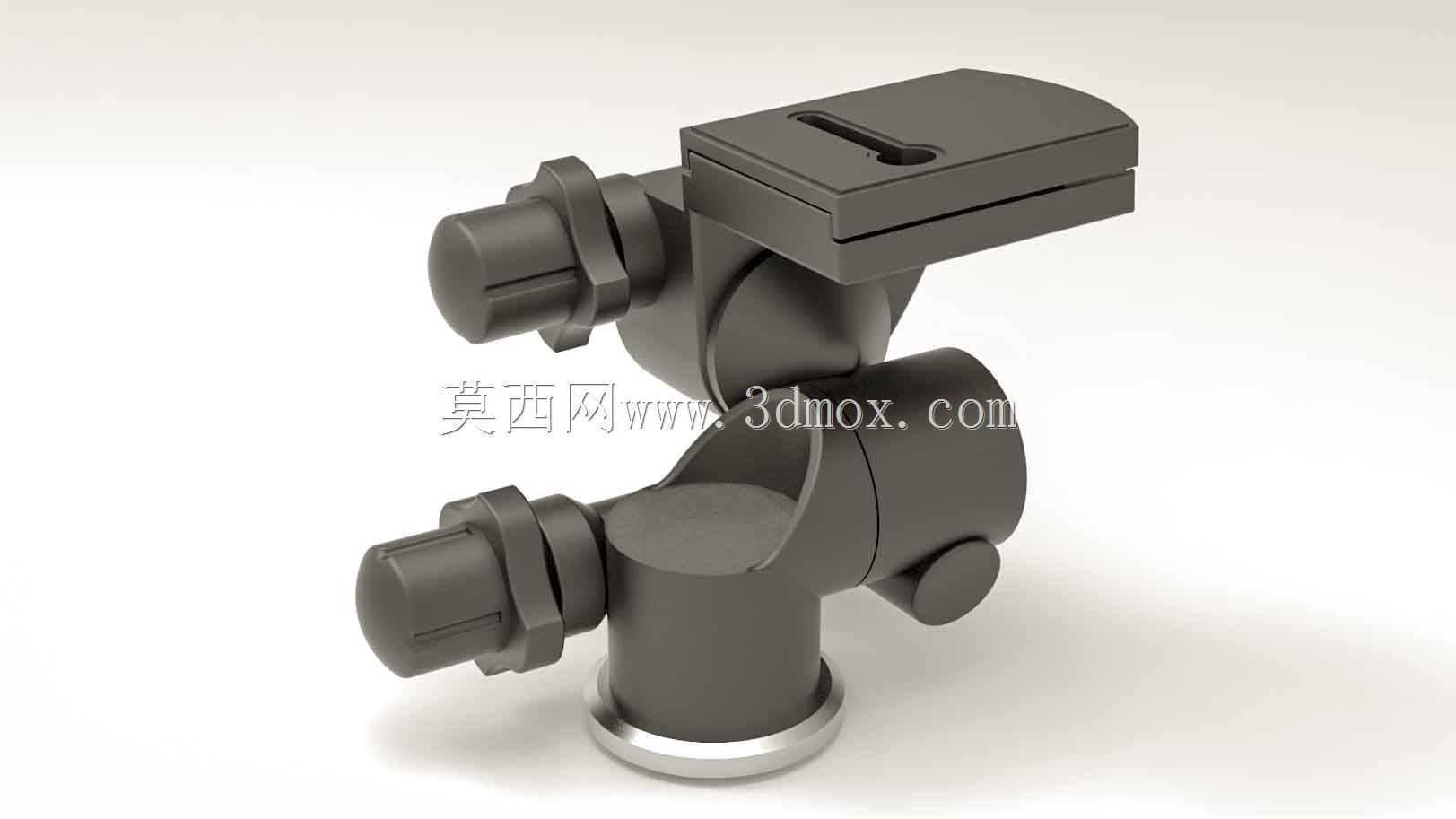

曼富图410型齿轮式云台三维结构

　　这款齿轮式云台主要面向专业摄影、工业视觉检测、精密光学设备架设等场景，在需要微米级角度微调的拍摄、检测工位中承担核心支撑调节作用，区别于普通球形云台的阻尼式调节，齿轮传动结构能实现三个轴向的精准位移控制，避免调节过程中的画面偏移或检测基准错位。从结构设计逻辑来看，整体采用三段式铰接布局，底部为标准连接基座，预留了与三脚架、检测平台支架匹配的安装接口，基座外圈设置金属耐磨衬圈，降低频繁拆装带来的接触面磨损，基座上方的垂直旋转轴采用蜗轮蜗杆传动副，转动手轮即可实现水平方向360度连续回转，手轮旁集成的锁紧拨块可在任意角度锁止，锁止后无回程间隙，不会出现负载下的角度滑移。

　　中部的俯仰调节关节同样采用齿轮啮合结构，调节范围覆盖正负90度区间，调节旋钮设置在关节侧方，操作时无需大幅度改变手部姿态即可完成微调，关节处的阻尼预紧结构可根据搭载设备的重量调整啮合紧度，既保证调节时的顺滑手感，也能避免大负载下的齿轮受力变形。顶部的快装板夹持座采用偏心锁紧结构，快装板兼容标准阿卡规格，夹持面设置防滑橡胶垫与定位销，防止搭载的相机、检测镜头等设备出现横向滑动，夹持座上方开设的长条形安装槽可适配不同孔位的设备安装需求，无需额外打孔转接即可完成设备固定。

　　从安装边界尺寸来看，整体结构紧凑，最大回转直径不超过120毫米，垂直方向总高度控制在90毫米以内，不会因为自身尺寸过大遮挡拍摄视野或检测光路，底部安装螺孔采用标准3/8英寸规格，可直接适配绝大多数工业支架、专业三脚架的安装接口，无需额外转接配件。在结构强度设计上，主体承载部件采用铝合金压铸成型后做硬质阳极氧化处理，齿轮传动副采用铜合金与钢制齿轮配对啮合，兼顾耐磨性能与传动顺滑度，所有转动轴位置都设置了含油轴承，长期使用无需频繁加注润滑脂即可保持稳定的转动手感，锁紧机构的受力接触面做了滚花处理，增大锁止时的摩擦力，即使搭载3公斤以内的设备也能保持稳定支撑，不会出现低头、偏移等问题。

　　实际使用场景中，这类齿轮云台常被用于产品静物拍摄的角度微调、工业机器视觉检测的镜头角度校准、测绘设备的基准架设等对调节精度要求较高的场合，相比普通球形云台，它的调节精度可达到0.1度级别，能满足高精度对位的需求，同时三个轴向的调节相互独立，调整一个方向的角度时不会影响其他方向的已设定位，大幅提升调试效率。设计过程中充分考虑了户外使用的可靠性，所有外露的调节旋钮都做了防滑纹路设计，佩戴手套也能顺利操作，结构缝隙处设置了密封胶条，可阻挡灰尘、水汽进入传动机构内部，延长设备在复杂工况下的使用寿命，整体没有多余的装饰性结构，所有外形设计都围绕功能实现展开，每个凸起、凹槽都对应实际的操作需求或结构避让需求，没有为了外观牺牲结构强度与操作便利性。
