木质结构小型抛射投石装置设计

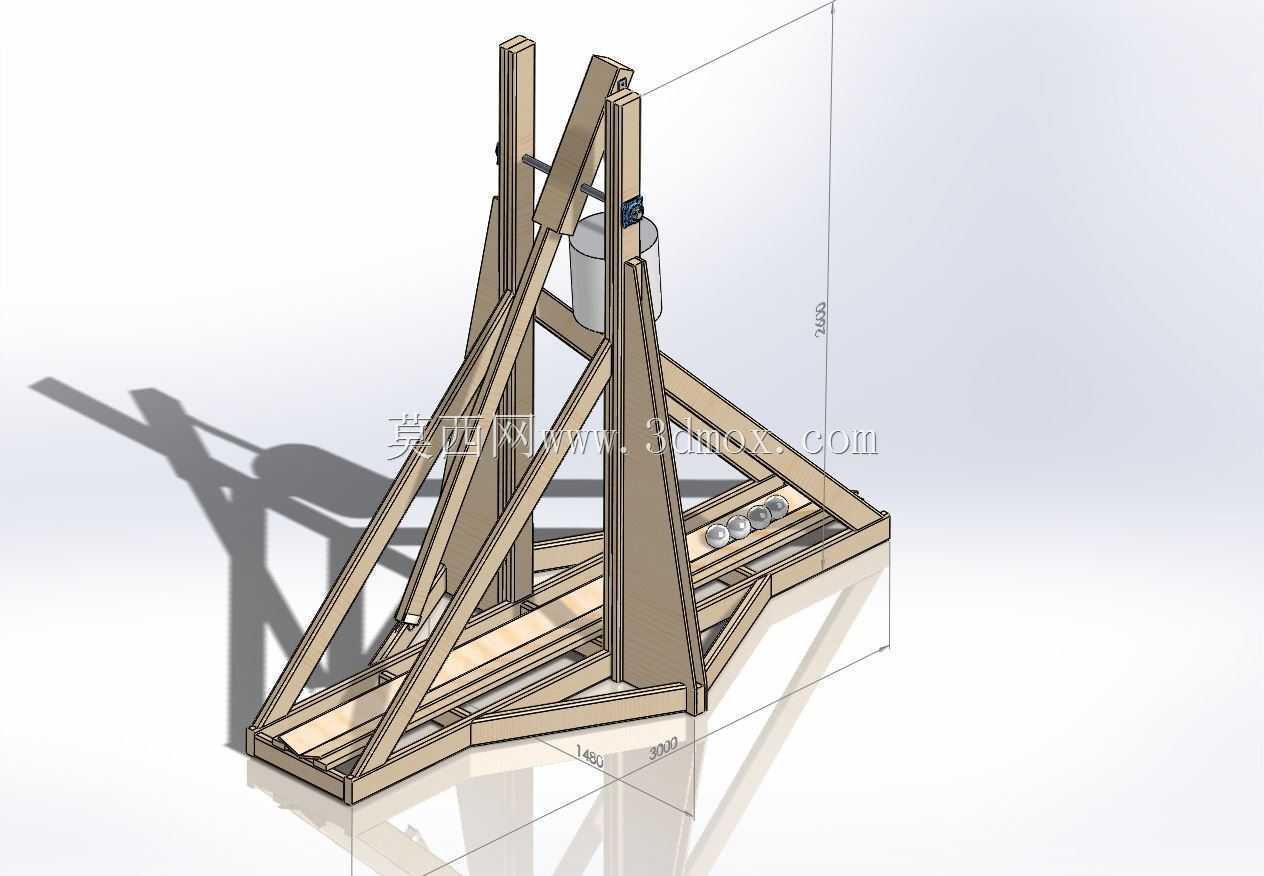

　　这款小型抛射装置采用全木质框架搭建，核心依托重力配重原理实现抛射动作，整体结构以三角形桁架作为主体承载单元，从结构力学角度出发，三角形构型能够在耗材最少的前提下获得足够的结构刚度，抵消抛射瞬间产生的巨大后坐力与框架形变应力。装置底部采用矩形落地基座设计，基座沿抛射方向延伸长度约900mm，垂直抛射方向的宽度约400mm，整体安装边界平整，无需额外地脚固定即可在硬质平整地面完成部署，适配户外实验、科普教学、古机械复原研究等多场景使用需求。

　　从功能实现逻辑来看，装置的抛射臂通过铰接支座固定在主体框架的中上部位置，铰接点的位置经过反复调校，将抛射臂的力臂比设置为1:5左右，短臂端挂载配重容器，可根据抛射需求添加不同重量的配重物，长臂端设置弹丸承载兜，采用柔性织物或皮质材料制作，能够在抛射臂摆动到止点位置时自动释放弹丸，将配重的重力势能高效转化为弹丸的动能。理论状态下搭配1kg质量的弹丸时，抛射距离可达到120米级别，能够满足户外抛射实验、古代军事机械原理演示的实际需求。

　　设计过程中优先考虑了结构的易加工性与装配便捷性，所有木质构件均采用标准规格的实木方料加工，构件之间的连接以榫卯结构为主，辅以金属螺栓做关键受力点的加固，无需复杂的定制加工零件，普通木工加工条件即可完成全部构件的制作。框架的斜向支撑构件从基座四个角点延伸至顶部铰接支座位置，形成多组稳定的三角支撑结构，能够有效抵消抛射瞬间产生的侧向倾覆力矩，避免装置在连续抛射过程中出现结构松动或者侧翻的问题。

　　配重容器采用敞口式设计，安装在抛射臂短臂端，可根据需要抛射的弹丸重量、目标抛射距离灵活调整配重块的数量与总重量，配重容器的挂载位置设置了可调节孔位，能够小范围调整力臂比例，适配不同重量弹丸的抛射需求。抛射臂的摆动止点位置设置了缓冲挡块，采用硬质橡胶材质制作，能够吸收抛射臂到达止点时的剩余冲击动能，减少刚性碰撞对框架结构造成的损伤，延长装置的整体使用寿命。

　　触发机构采用简单的杠杆式锁止结构，锁止钩挂载在抛射臂长臂端的下方，待抛射臂下拉至待击发位置后，锁止钩自动勾住抛射臂上的固定销，需要击发时只需轻压触发杠杆即可释放抛射臂，操作门槛低，无需复杂的操作培训即可完成击发动作，适配科普场景下的公众体验需求。装置的所有外露金属构件均做了防锈处理，木质构件表面做了打磨与清漆涂装，能够适应户外短期存放与使用的环境，减少雨水、潮气对木质构件的侵蚀。

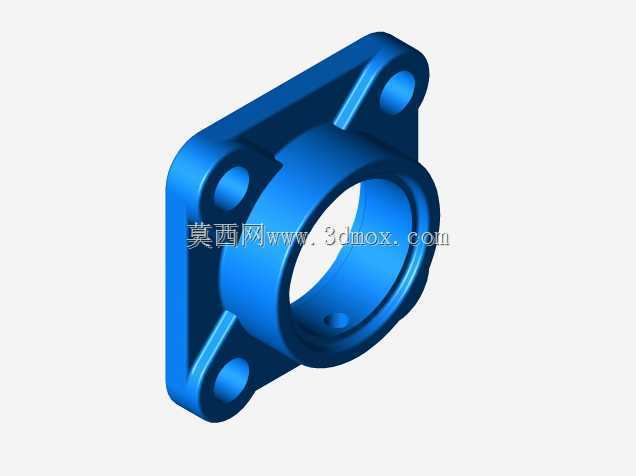

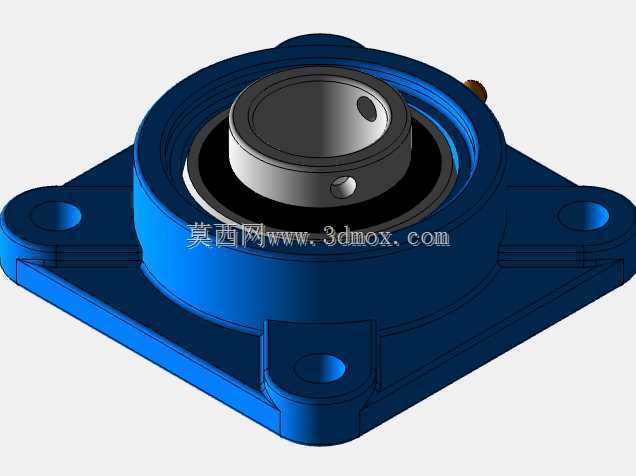

　　从实际应用场景出发，这款装置既可以作为中小学物理课势能动能转化的教学演示道具，也可以作为古代军事机械复原研究的实验载体，还可以作为户外拓展活动的体验设备使用。整体结构拆解后可分为基座、侧框架、抛射臂、配重容器、触发机构五个大模块，模块之间采用螺栓连接，拆解后可平板化包装运输，转运到使用场地后只需简单的螺栓紧固即可完成组装，无需复杂的调试工作。在结构设计过程中，特意将所有受力较大的铰接点都做了加厚处理，铰接轴采用金属圆钢制作，避免木质构件在反复冲击下出现孔位磨损、结构失效的问题，经过多次抛射测试验证，结构强度能够满足1kg弹丸连续抛射的使用需求，不会出现结构性损坏。
