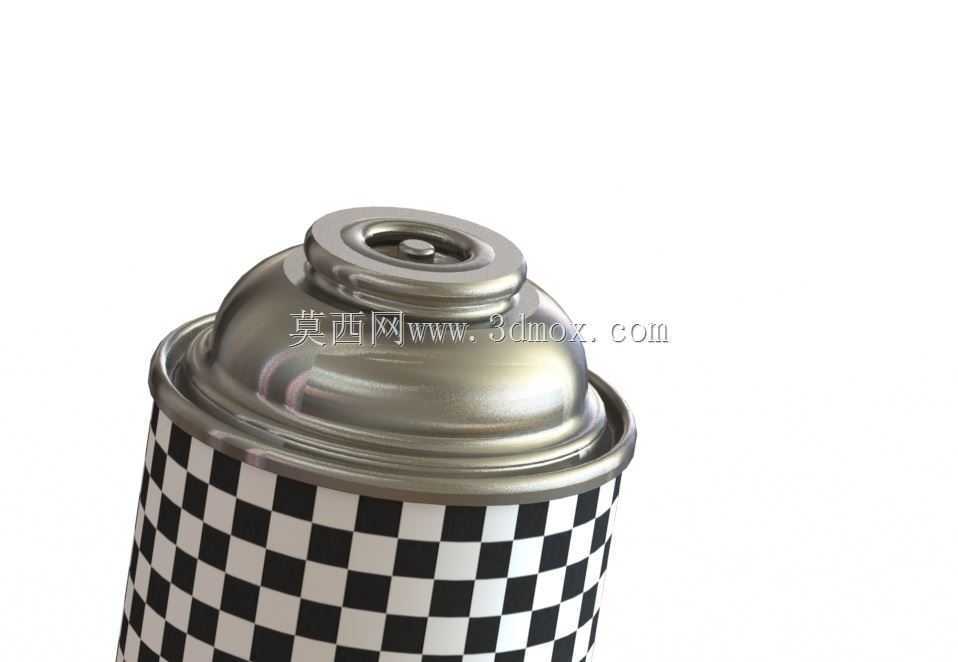

黑白格纹气溶胶油漆罐结构设计

　　日常在汽修补漆、家装墙面修补、工业工件表面喷涂、文创涂鸦作业场景里，气溶胶油漆罐都是高频使用的便携喷涂容器，这款带黑白棋盘格外观的罐体结构，核心围绕气雾类压力容器的密封可靠性、喷涂稳定性做结构落地。先从罐体上部的压接结构说起，气雾罐的密封核心就在罐顶与阀体的卷边压接区域，设计时需要重点匹配金属板材的屈服强度，压接过程中要让罐身顶部的金属翻边与阀座密封圈形成多层咬合结构，中间的密封垫圈需要完全填充压接缝隙，避免罐内高压推进剂出现渗漏，这部分的横截面设计要明确标注压接后的咬合重叠量、垫圈压缩率，常规工况下垫圈压缩率控制在30%-35%区间，既能保证密封性能，也不会因为过度压缩导致垫圈材料老化加速。

　　罐身主体采用薄壁金属卷焊结构，黑白格纹的外观区域是罐身的印刷标识区，设计时要预留印刷层的厚度空间，避免后续套标或者直接印刷时出现尺寸干涉，罐身的直径、高度尺寸需要匹配常规气雾罐的自动化灌装生产线工位边界，比如罐身外径控制在常规65mm标准区间，总高度适配现有灌装线的进料轨道、封口工位的尺寸公差，不需要额外调整产线工装就能直接上线生产，这也是这类通用包装容器设计时必须考虑的产线兼容性要求。再看罐顶的阀座安装区域，阀座的定位台阶要和罐顶的凹面精准配合，台阶的同轴度公差需要控制在0.1mm以内，保证后续按压喷头时阀芯动作顺畅，不会出现偏卡导致的喷涂雾化不均问题。

　　罐身底部的凹形底结构是压力容器的常规设计，向内凹陷的圆弧结构可以承受罐内0.3-0.6MPa的内压，避免存储过程中温度升高导致罐底鼓胀变形，底部的圆角半径需要匹配金属板材的拉伸极限，防止冲压成型时出现应力开裂。实际建模过程中，需要重点还原压接区域的多层结构细节，包括罐身金属层、密封垫圈、阀座金属件的配合关系，不能只做外观曲面的简单拼接，要把压接后的材料形变状态体现出来，方便后续做结构强度仿真、密封性能验证的时候直接调用模型。另外罐身的黑白格纹图案在建模时可以做成分体的纹理层，方便后续调整外观配色方案，适配不同品牌、不同漆料类型的外观标识需求，不需要改动罐体主体结构就能快速完成外观迭代。

　　从实际使用场景来看，这类罐体需要适配不同粘度的油漆填充，所以阀座的出料通道尺寸要留足调整空间，模型里预留的阀座安装孔位可以兼容常规的0.3mm、0.5mm口径喷头，满足细线条修补、大面积喷涂的不同出料需求。罐体的握持区域直径符合人手握持的人机工程尺寸，单手握持时手指可以自然环绕罐身，按压喷头的施力角度刚好在手腕舒适的活动区间，长时间作业也不容易产生手部疲劳。在做结构校验的时候，要重点检查压接边的圆角过渡，避免尖锐边角导致的应力集中，在罐内压力波动的工况下，应力集中区域很容易出现金属疲劳开裂，所以所有弯折区域都要做R0.5以上的圆角处理，匹配金属板材冲压成型的工艺要求，减少生产过程中的废品率。
