双翘四轮滑板完整组件结构设计

项目分类:通用机械零部件 发布时间:2025-01-05 ID:881749
  • 双翘四轮滑板完整组件结构设计
  • 双翘四轮滑板完整组件结构设计
  • 双翘四轮滑板完整组件结构设计
  • 双翘四轮滑板完整组件结构设计
  • 双翘四轮滑板完整组件结构设计
  • 双翘四轮滑板完整组件结构设计
  • 双翘四轮滑板完整组件结构设计
  • 双翘四轮滑板完整组件结构设计
  • 双翘四轮滑板完整组件结构设计
  • 双翘四轮滑板完整组件结构设计
  • 双翘四轮滑板完整组件结构设计
  • 双翘四轮滑板完整组件结构设计
  • 双翘四轮滑板完整组件结构设计
  • 双翘四轮滑板完整组件结构设计

  本次完成的滑板结构设计,覆盖从板面到轮组的全部装配组件,可直接用于结构验证、运动器材研发参考以及相关教学演示场景。在街头运动场景中,这类双翘滑板需要承受 Ollie、尖翻等动作带来的瞬时冲击,同时在日常通勤代步场景下,也要适配不同铺装路面的滚动需求,设计过程中首先对不同使用场景的载荷边界做了梳理:做跳跃动作落地时,板面中部会承受数倍于使用者体重的瞬时冲击,轮组与支架连接位置会承受侧向剪切力,而日常滑行时则需要考虑轮组的滚动顺畅度与支架转向的灵活度平衡。

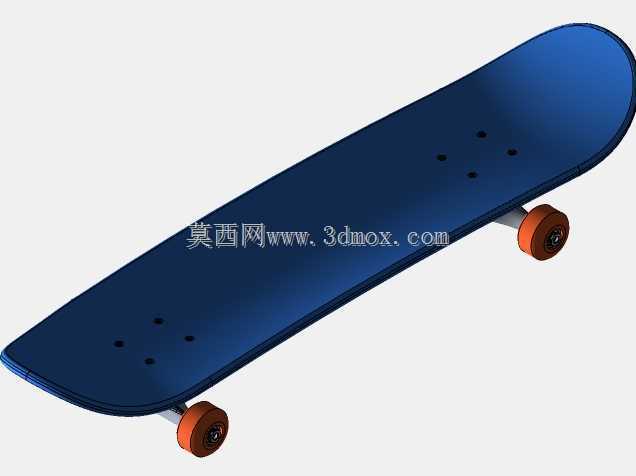

  从功能特性来看,整套组件包含板面、支架、轮轴、滚轮、轴承、连接紧固件所有零件,没有做简化省略,每个零件的配合公差都按照实际装配要求做了设定。板面采用双翘造型,前后端的翘起角度控制在17-19度区间,这个角度区间既可以满足带板起跳时脚面勾板的发力需求,也不会因为翘度过高导致日常滑行时脚位控制难度提升;板面上的桥钉孔位按照行业通用的支架安装孔距设定,孔位间距横向为42mm,纵向孔组间距为64mm,适配市面上绝大多数主流规格的滑板支架,不需要额外做孔位修改即可完成装配。板面的整体长度设定为80cm,中部最宽位置为20cm,板面向两端逐渐收窄,边缘做了圆弧过渡处理,避免滑行时板边剐蹭腿部,同时板面的脚窝位置做了微凹设计,深度控制在6mm,既可以给脚部提供足够的定位支撑,做动作时不容易脱脚,也不会因为脚窝过深导致长时间滑行脚部产生疲劳感。

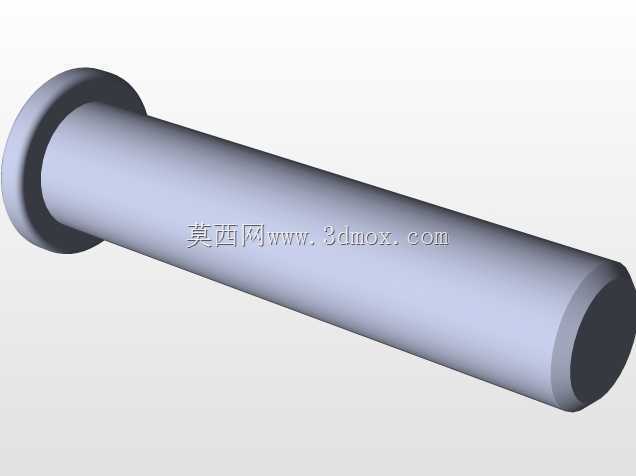

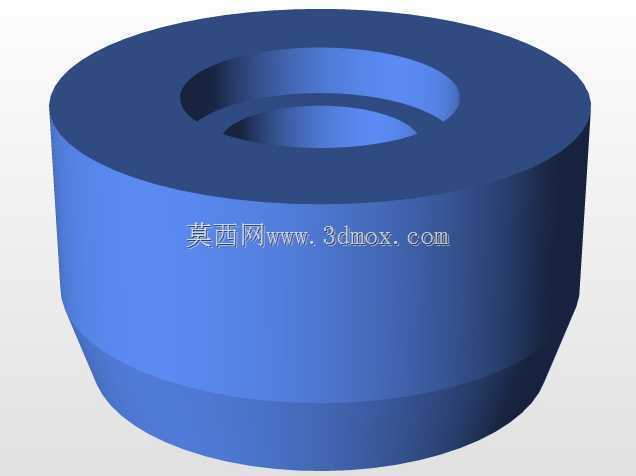

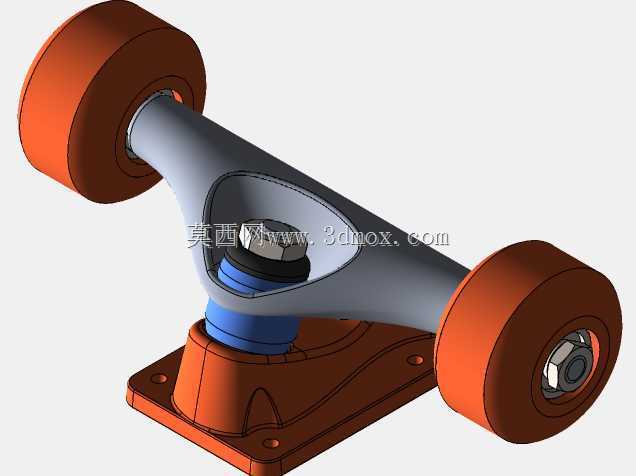

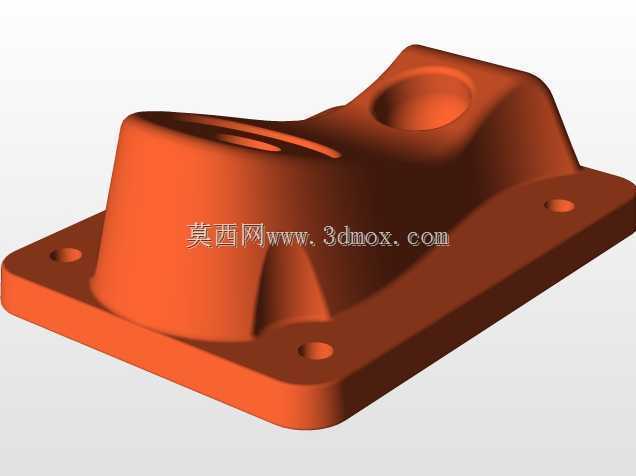

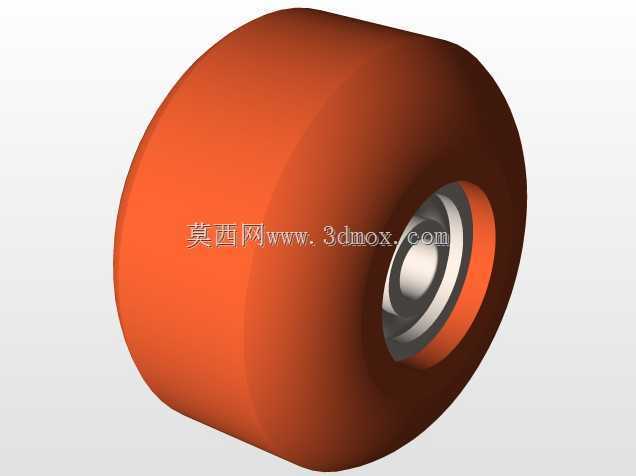

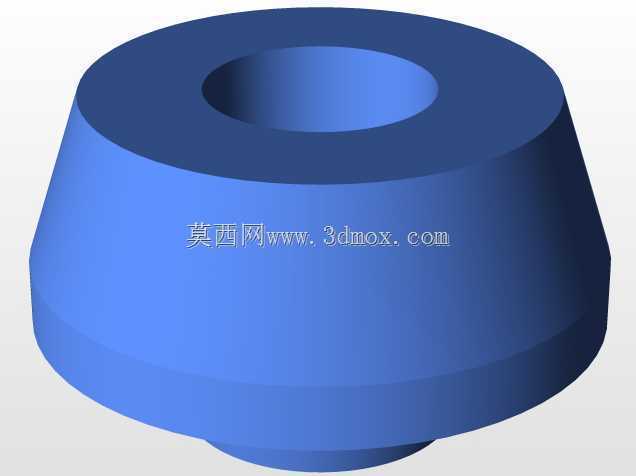

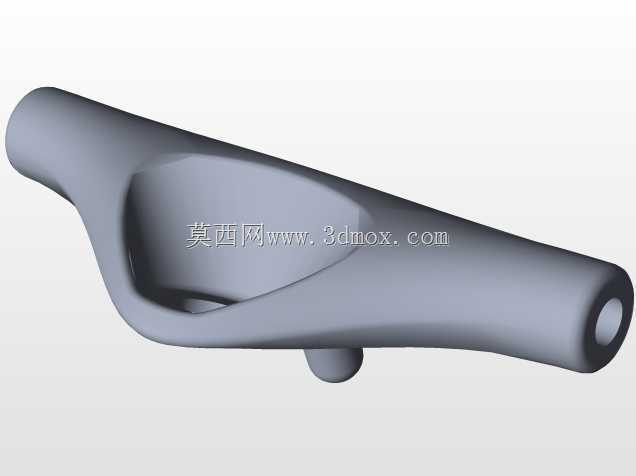

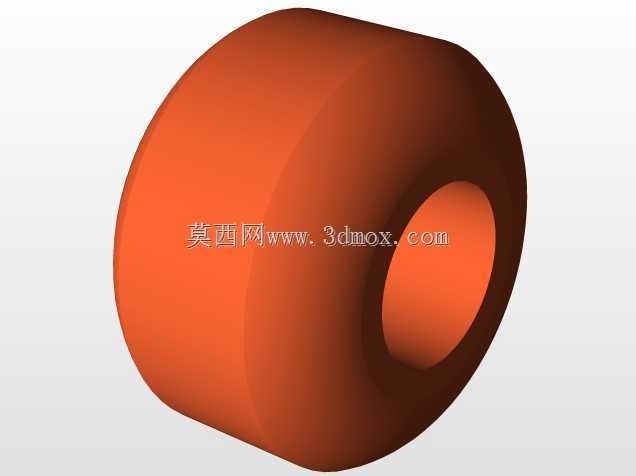

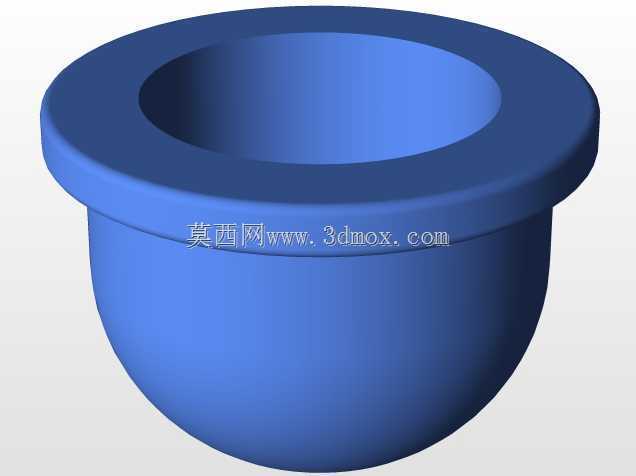

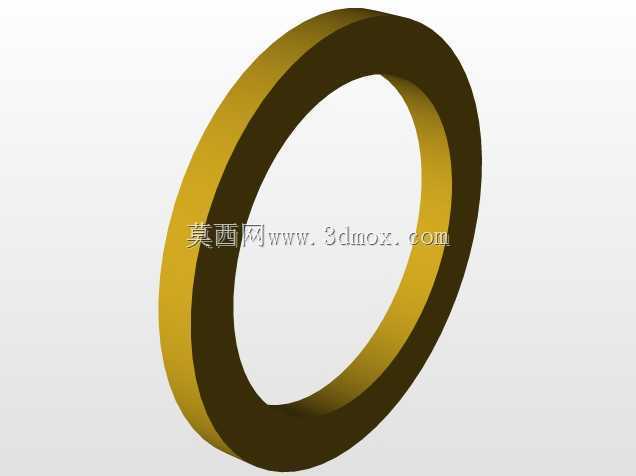

  支架部分采用中空中轴设计,在保证结构强度的前提下降低了整体重量,支架的主销倾角设定为50度,这个倾角参数可以在转向灵活度与滑行稳定性之间取得较好的平衡:小角度转向时不会过于灵敏导致晃动感,大角度转向时也不需要过度压板就能完成转向动作。支架与板面之间预留了0.8mm的垫片安装间隙,可以根据使用需求加装减震垫片,缓冲落地时的冲击,避免支架硬接触板面导致板面分层损坏。轮组部分采用直径54mm、宽度36mm的高弹滚轮设计,轮面做了微弧处理,接触地面的宽度为18mm,既可以保证滑行时的抓地力,做横刹动作时也能有合适的摩擦反馈;轮芯位置预留了8mm的轴承安装位,适配标准608轴承,轴承位的同轴度公差控制在0.02mm以内,保证滚轮转动时不会出现偏摆,降低滑行时的震动感。轮轴采用穿钉结构与支架连接,穿钉的螺纹规格为标准M8,拧紧力矩设定为15N·m,既可以保证轮组不会在滑行中松动,也不会因为力矩过大导致支架桥端出现开裂。

  设计过程中没有做理想化的零件简化,所有的圆角、倒角、安装让位槽都按照实际生产工艺做了还原:板面边缘的封边厚度为3mm,适配常规的滑板砂贴粘贴边界,不会出现砂贴超出板边容易起翘的问题;支架的转向座位置做了2mm的让位槽,转向最大角度可以达到35度,满足急转弯动作的角度需求,不会出现支架与板面剐蹭限位的问题。整套模型的装配关系完全按照实际滑板的装配逻辑搭建,零件之间没有干涉,可以直接导出工程图用于手板打样验证,也可以作为运动器材设计的基础参考框架,针对不同使用场景调整参数:比如针对儿童使用场景,可以将板面长度缩短至72cm,轮组硬度调整为更软的78A,提升减震效果;针对街式动作场景,可以将轮径缩小至52mm,降低整体重量同时避免做动作时轮面摩擦板底。

  在安装边界的考量上,整套滑板组装完成后的总高度为11cm,其中板面距离地面的高度为7cm,这个高度既可以保证做动作时的反馈速度,也不会因为过低导致路面小石子卡轮;轮组外侧的总宽度为21cm,与板面中部宽度基本持平,滑行时脚位在板面上的受力点可以直接传递到轮组位置,不会出现力臂过长导致支架受力过大的问题。所有连接紧固件的沉头深度都做了精准设定,安装完成后螺丝头部与板面完全齐平,不会凸起硌脚,也不会凹陷过深导致砂贴出现凹陷影响脚感。
