教学演示用螺旋压紧式快速夹具结构

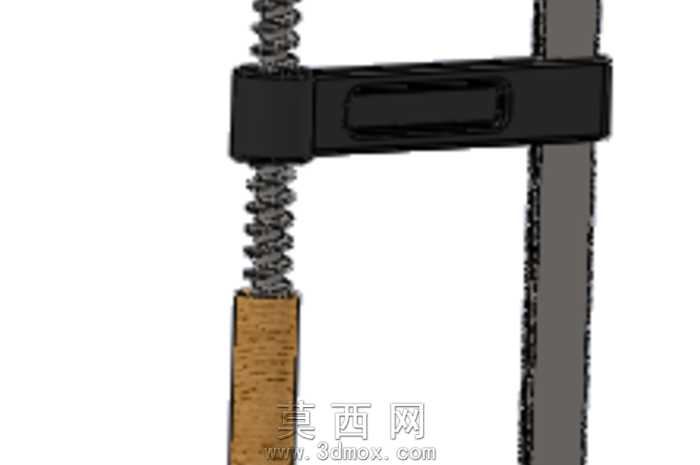

本模型为螺旋压紧式夹具结构，采用SolidWorks进行全参数化三维建模，建模过程中严格遵循机械加工工艺的尺寸规范，对每一处结构细节都进行了精准还原。模型整体由滑动压架、传动丝杆、导向立柱、压头垫块四个核心部分组成，建模时首先绘制导向立柱的基准特征，以立柱的中心轴线为装配基准，依次完成滑动压架的导轨配合特征、丝杆的梯形螺纹传动特征、压头的防滑接触特征的构建，所有配合关系均按照实际工装的装配逻辑设置，包含滑动配合、螺纹传动配合、固定约束三类核心配合，可完整模拟夹具的压紧调节动作。渲染阶段采用实体渲染模式，对滑动压架赋予哑光黑色硬质塑料材质，还原实际工装中工程塑料操作件的质感；对传动丝杆赋予镀锌金属材质，通过纹理贴图还原梯形螺纹的加工纹理与金属表面的细微磨砂质感；对导向立柱赋予冷拉钢材质，表现金属型材的平直哑光金属质感；对压头垫块赋予硬质榉木材质，通过纹理映射还原木材的自然纹路与哑光触感，同时添加软接触的材质属性，表现木质压头防止夹伤工件的设计特点。结构设计上，该夹具采用单立柱导向配合螺旋传动的结构形式，滑动压架可沿导向立柱快速上下滑动调整大致位置，旋转压架端部的操作部即可带动丝杆转动，实现压头的缓慢进给压紧，相比传统全螺旋调节的夹具大幅缩短了空行程调节时间，木质压头的设计既可以保证足够的压紧摩擦力，又能够避免硬质金属压头在工件表面留下压痕，适配教学场景中对不同材质工件的装夹演示需求。设计思路围绕教学演示的核心需求展开，在保证结构功能完整的前提下简化了非核心的细节特征，既能够清晰展示螺旋夹具的传动原理与结构组成，又避免了过多冗余特征导致的模型冗余，整体结构紧凑，传动逻辑清晰，可用于机械基础课程的工装结构认知教学、夹具原理演示，也可作为相关非标工装设计的参考基础模型，帮助设计者快速理解螺旋压紧类夹具的设计逻辑与尺寸配比关系。
