壁挂式防爆警示照明灯具结构设计

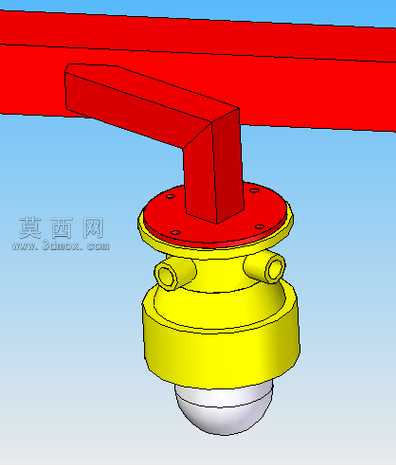

本作品为壁挂安装式防爆警示灯三维建模成果，建模过程中优先考量防爆工况下的结构强度与密封防护需求，整体采用分层式结构设计，通过Solid Edge完成全参数化建模，各部件间的装配关系完全匹配实际生产的装配逻辑。模型顶部设计有L型壁挂安装支架，采用弯折式钣金结构建模，支架与安装法兰盘预留对应螺栓安装孔位，可实现墙面或设备侧壁的牢固固定，法兰盘与灯体主体之间设置密封贴合面，建模时预留密封垫圈的安装槽位，满足防爆场景下的隔爆密封要求。灯体主体采用圆润的柱形腔体结构，建模时对腔体壁厚做均匀化处理，两侧预留接线端口结构，端口处设计有防爆密封格兰头的安装位，可实现线缆引入后的密封隔爆，避免内部电弧引燃外部易燃易爆气体。灯体下部采用半球形透光罩结构，建模时区分透光罩与上部金属腔体的材质属性，金属腔体部分赋予亮黄色防腐喷涂材质，表面做哑光金属质感处理，还原工业防爆灯具的防腐涂层效果，透光罩部分赋予半透明磨砂PC材质，模拟实际灯具的柔光透光效果，安装支架与法兰盘赋予红色防锈喷涂材质，还原工业现场的警示配色逻辑。建模过程中对所有棱角做倒圆角处理，避免尖锐边角带来的安装磕碰风险，各部件的连接位置均做公差预留设计，确保实际生产中可顺利完成装配，整体结构无冗余设计，在满足防爆强度要求的前提下尽可能压缩灯体体积，适配狭小安装空间的使用需求。渲染阶段采用工业场景常用的蓝天背景，搭配柔和的环境光效果，清晰展现各部件的结构层次与材质差异，直观呈现灯具的安装形态与外观特征，模型结构完整无缺失面，可直接用于防爆照明产品的结构验证、安装模拟与方案展示使用。
