Takamine GN30款原声民谣木吉他结构建模

　　本次建模还原的是经典D型桶身民谣原声吉他的完整结构，建模过程中优先参考了量产原声吉他的实际装配逻辑，而非单纯复刻外观曲面。从实际应用场景来看，这类模型可用于乐器结构教学演示、文创产品衍生设计、虚拟场景乐器资产搭建，也能为吉他改装、配件开模提供基础结构参考，避免从零开始绘制曲面的重复工作。

　　建模时最先梳理的是各部件的安装边界：琴颈与琴桶的插接位置预留了14品插接的标准配合公差，琴颈指板的品丝间距严格遵循十二平均律的弦长分割比例，有效弦长设定为650mm的民谣吉他通用规格，指板宽度在琴枕位置为43mm，12品位置宽度为53mm，符合常规民谣吉他的握持手感尺寸边界。琴桶部分采用上下两块弧面面板拼接结构，面板厚度统一设定为3mm，侧板弧度通过放样曲面实现，桶身最宽处为400mm，桶身厚度在尾部位置为120mm，琴颈衔接位置厚度为90mm，完全匹配量产木吉他的内部共鸣腔容积要求，不会出现曲面建模常见的容积偏差导致的共鸣特性失真问题。

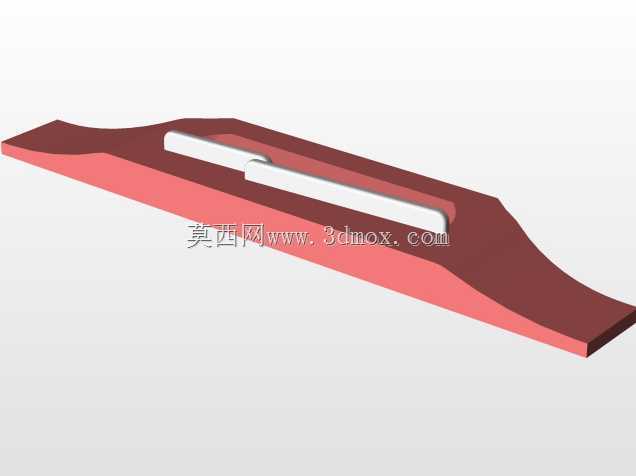

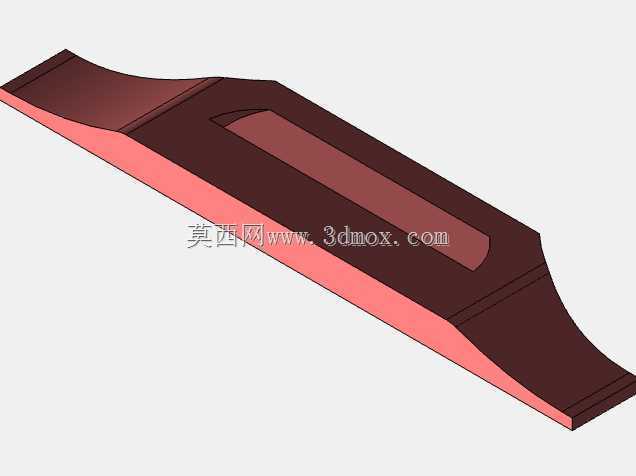

　　琴头部分的弦钮安装孔位按照3+3的对称布局排布，每个弦钮的安装轴直径为8mm，孔位间距为35mm，琴头后仰角度设定为15度，这个角度是保证琴弦压在琴枕上有足够下压力、避免打品的关键结构参数，建模时没有为了外观简化省略这个角度，而是通过实体切除的方式保证结构角度准确。琴桥部分建模时预留了固弦锥的安装孔位，每个孔位直径为5mm，孔位间距为10mm，琴桥与面板的贴合面完全匹配面板的弧面曲率，保证装配时不会出现贴合缝隙。

　　从功能特性还原角度，建模时拆分了所有可独立装配的部件：包括面板、背板、侧板、琴颈、指板、品丝、琴桥、固弦锥、弦钮、琴枕、下弦枕，每个部件都是独立的实体特征，没有合并成整体网格，方便后续对单个部件进行修改，比如调整琴颈钢筋的安装槽位置、修改指板弧度、更换琴桥样式等操作都可以直接在对应实体上编辑，不需要重新拆分模型。内部结构虽然在外观渲染时不可见，但建模时也预留了音梁的安装位置参考线，X型音梁的布局位置完全参考量产民谣吉他的音梁排布，距离音孔边缘的位置、音梁的截面尺寸都做了对应设定，方便后续需要做内部结构细化时直接依托现有参考线生成实体。

　　建模过程中刻意规避了曲面建模常见的曲率断层问题，所有曲面衔接处都做了G2连续处理，比如琴颈与琴桶的衔接位置、侧板与面板的拼接位置、琴头与琴颈的过渡位置，都没有出现尖锐的折角，完全匹配真实木质吉他的打磨过渡效果。指板的弧度采用了12英寸的指板曲率，这个曲率是民谣吉他最常用的指板弧度参数，兼顾了和弦按压的舒适度与单音演奏的流畅度，建模时通过曲面偏移实现整个指板长度方向上的曲率统一，没有出现局部曲率突变的问题。

　　考虑到不同使用场景的需求，整个模型的坐标系原点设定在琴桥的琴弦支撑点位置，方便后续做琴弦振动仿真、装配干涉检查时快速定位基准。所有部件的装配配合面都预留了0.1mm的装配间隙，符合木质乐器粘接装配的公差要求，不会出现实体建模常见的零间隙导致的装配干涉问题。音孔的直径设定为100mm，音孔中心距离琴颈插接位置的距离为120mm，这个位置是影响吉他共鸣频率的关键参数，建模时严格按照实际尺寸定位，没有随意调整位置。

　　对于需要做衍生设计的使用者来说，这个模型可以直接修改桶身的曲面曲率来调整成不同桶型，比如将D型桶的腰身收窄改成OM桶型，只需要调整侧板放样的引导线即可，不需要重新构建整个琴桶结构；也可以在现有琴颈结构基础上增加钢筋调节槽的细节，或者增加品记镶嵌的结构特征，所有特征的参数化草图都保留了完整的约束关系，修改尺寸时不会出现特征报错的问题。
