用于CFD流体分析的简化厢式货运卡车几何模型

　　在商用车空气动力学研发与高校流体力学教学场景中，全细节卡车模型的网格划分往往会消耗大量计算资源，对于初期方案验证、钝体绕流基础规律探究这类不需要还原整车所有零部件细节的研究场景，过度精细的模型反而会提升仿真门槛，拖慢研究进度。这个简化几何模型正是针对这类需求搭建，它剔除了实车表面的门把手、后视镜支架、轮胎花纹、底盘管线等对宏观流场影响极小的细碎特征，保留了影响整车外流场的核心结构轮廓，能够在保证仿真结果趋势准确的前提下，大幅降低网格数量，缩短计算周期，适配本科生课程设计、基础流体规律验证这类轻量化研究场景。

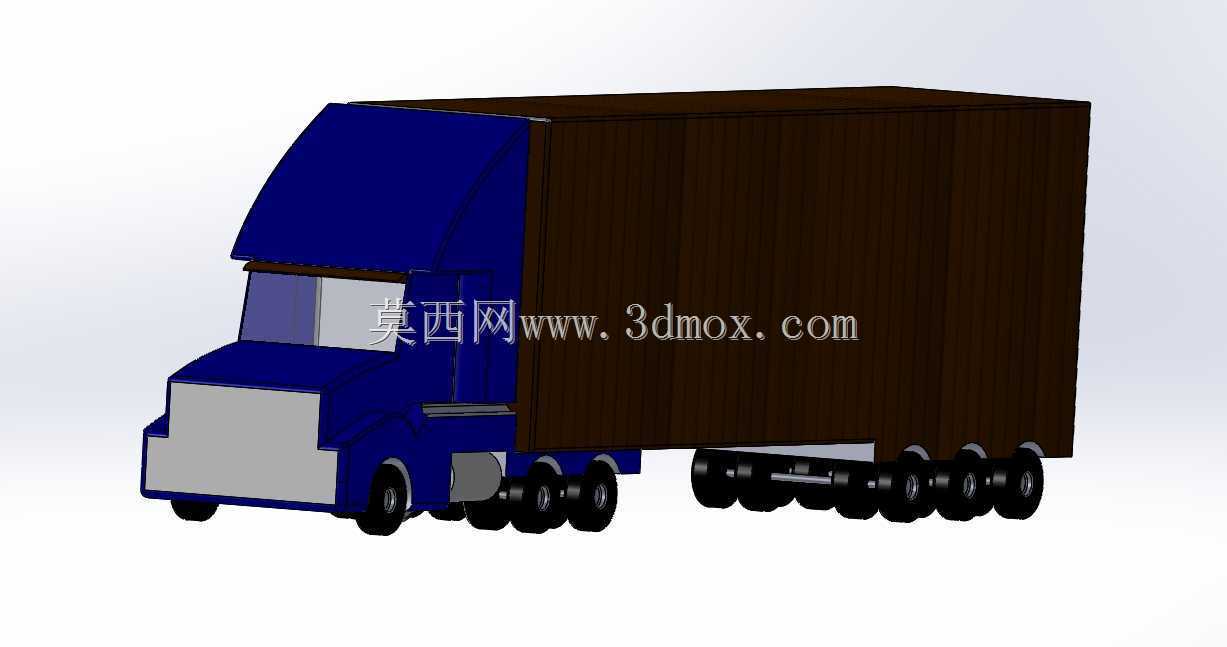

　　从结构设计逻辑来看，模型将整车划分为驾驶室与货箱两个核心功能区块，驾驶室部分还原了高顶货运卡车的典型迎风面轮廓，前挡风玻璃的倾斜角度、驾驶室顶部的导流过渡曲面都按照主流长途干线货运卡车的比例做了简化保留，没有做额外的夸张变形，确保气流在驾驶室正面的冲击、顶部的分离流动规律和实车保持一致。前脸下方的进气区域做了平面化处理，没有还原内部散热结构，因为在整车外流场计算中，封闭的前脸简化处理不会影响车身外部的流场分布，反而能避免不必要的网格加密区域。货箱部分采用标准长方体结构，和驾驶室之间保留了实车常见的间隙距离，这个间隙区域是卡车外流场中典型的湍流生成区，模型没有将驾驶室与货箱做一体化合并，正是为了还原这个区域的气流涡旋生成特性，让仿真结果能够反映两车段衔接处的流场干扰情况。

　　行走机构部分，模型保留了牵引车与挂车的多轴车轮布局，车轮采用简化圆柱结构，没有还原轮毂细节与轮胎弹性形变特征，同时保留了底盘下方的车架最低轮廓边界，这样的处理既能够模拟车轮对车底气流的扰动、轮胎周边的流场分离现象，又不会因为轮腔、悬架等复杂结构增加不必要的计算量。在尺寸边界的把控上，模型各部分的比例严格参照主流重型厢式货运卡车的实际尺寸比例设置，驾驶室的高度、宽度与货箱的长度、高度比例符合公路货运车辆的常规外廓尺寸限值，没有出现比例失调的问题，能够保证仿真得到的风阻系数趋势、流场分布规律具备实际参考价值，不会因为几何比例失真导致研究结论出现偏差。

　　在实际使用过程中，这个模型可以直接导入流体仿真软件进行外流场计算，不需要使用者再花费大量时间做几何清理、特征简化工作，对于刚接触CFD仿真的学生来说，能够跳过繁琐的前处理几何修复环节，把精力集中在网格划分策略、边界条件设置、流场结果分析这些核心学习内容上。对于商用车研发初期的方案比对工作，这个简化模型也可以作为基础几何框架，使用者可以根据需求调整驾驶室导流罩角度、货箱前部导流结构、驾驶室与货箱的间隙距离等参数，快速比对不同改型方案对整车空气阻力的影响趋势，不需要等待详细结构数模完成就能开展前期气动性能预判，缩短研发前期的方案迭代周期。

　　需要注意的是，这个模型定位是简化分析用几何，不适合用于整车结构强度校核、零部件装配干涉检查这类需要精确结构尺寸的场景，它的核心价值是为流体仿真提供符合卡车核心外形特征的计算域几何，所有的简化处理都是围绕降低CFD前处理难度、提升计算效率这个目标展开，在钝体绕流研究、商用车气动特性基础教学、初期方案气动性能快速验证这类场景下，它的实用性远高于带全细节的整车数模。模型的所有曲面都做了连续过渡处理，没有尖锐的几何棱角、破面、重叠面等会导致网格划分失败的几何错误，导入仿真软件后可以直接进行面网格重构，不需要额外的几何修复操作，能够大幅降低前处理阶段的时间成本。
