立式承压空气储罐三维设计作品

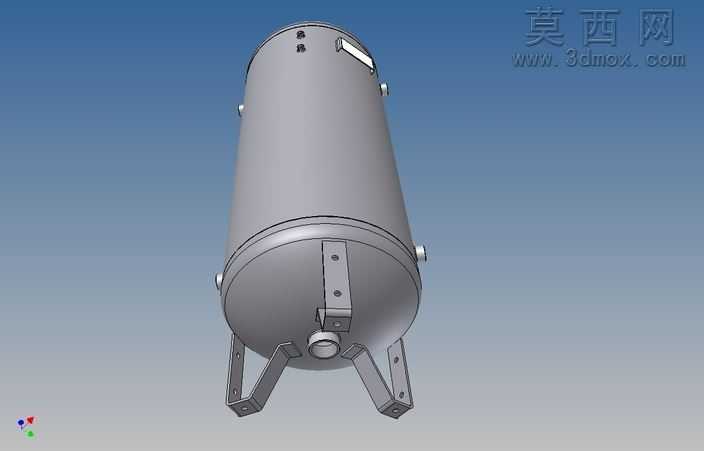

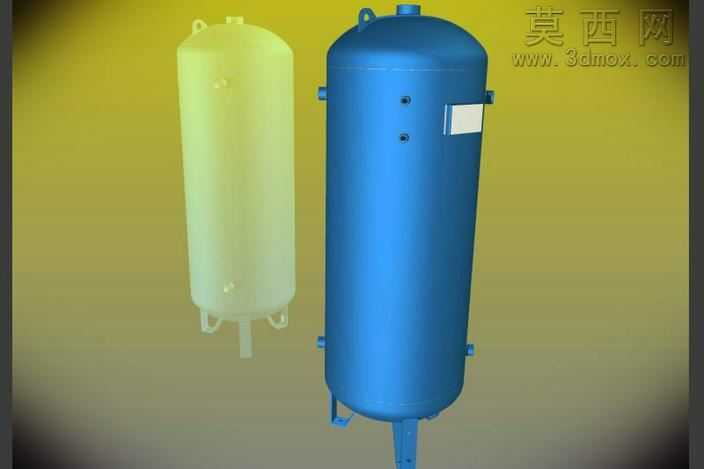

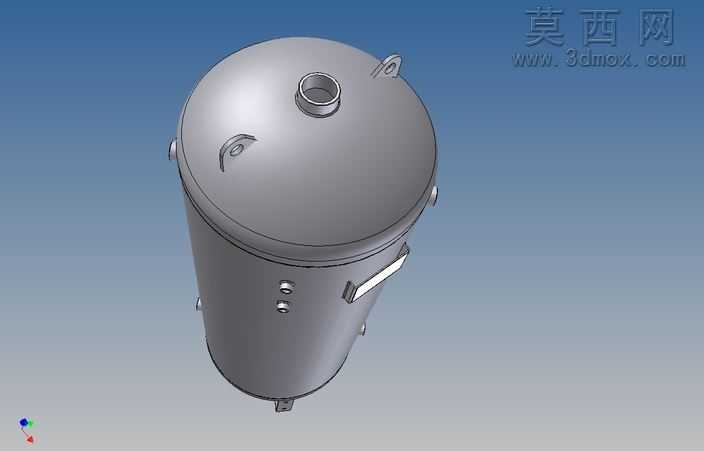

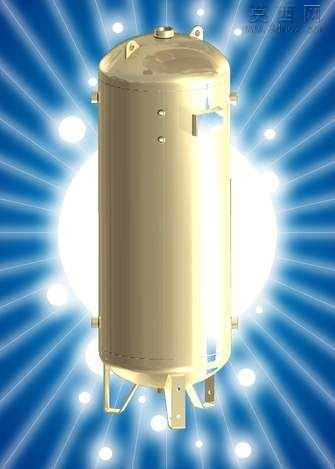

本作品为立式空气接收储罐的三维设计成果，建模阶段依托三维参数化设计软件完成全尺寸构建，首先依据200升容量、11bar最大工作压力的设计指标，确定罐体的公称直径、筒体高度、封头曲率等核心参数，采用自底向上的建模逻辑，依次完成上下椭圆形封头、圆柱形筒体的基础特征搭建，对筒体与封头的连接位置做了平滑过渡处理，避免应力集中的结构缺陷。在细节结构设计上，建模时精准还原了罐体顶部的吊耳结构，满足设备吊装转运的安装需求，筒体侧面预留了多组接口安装位，分别对应进气、出气、压力检测、安全附件安装的功能需求，接口位置做了凸台加厚处理，保证连接部位的结构强度；罐体底部设计了三支均匀分布的支撑脚，支撑脚与筒体连接处做了加强筋结构，提升设备放置的稳定性，同时在筒体侧面预留了铭牌安装的平面区域，符合工业设备的标识规范。材质与渲染环节，针对工业承压设备的实际材质特性，为罐体主体赋予了哑光蓝色工业漆材质，调整材质的粗糙度、金属度参数还原真实工业漆面的质感，半透明展示版本则采用了半透淡黄色工程材质，可直观呈现罐体的内部腔体结构，渲染时采用暖黄色工业场景背景，搭配柔和的环境光与定向补光，清晰展现罐体的外轮廓结构、接口分布与支撑结构细节，不同角度的渲染视图可完整呈现设备的顶部吊耳、底部支撑、侧面接口的全部结构特征。设计过程中充分考虑设备的工况适配性，结合-10℃到60℃的工作温度范围，在结构建模时预留了温度形变的补偿余量，所有壁厚参数均符合低压压力容器的常规设计规范，各部件的装配关系完全匹配实际工业储罐的生产制造逻辑，模型的特征树结构清晰，各尺寸参数可编辑调整，可直接用于后续的工程图导出、结构仿真分析、产品方案展示等场景，完整还原了立式小型空气接收器的全部结构特征与工业设计细节。
