深沟球滚动轴承三维结构设计

项目分类:通用五金配件 发布时间:2025-01-05 ID:882223
  • 深沟球滚动轴承三维结构设计
  • 深沟球滚动轴承三维结构设计

  滚动轴承作为旋转机械核心支撑部件,广泛覆盖从民用家电、工业传动到重型装备的全场景应用,小到家用风扇电机转轴、电动工具输出轴,大到冶金轧机辊系、风电主轴、机床主轴箱,只要存在连续旋转运动的机械结构,几乎都能见到这类零件的身影。其核心作用是在支撑旋转轴系的同时,将轴运转过程中的摩擦系数控制在极低水平,减少动力传递过程中的无用功损耗,同时约束轴系的径向与轴向窜动,保证轴上安装的齿轮、带轮、叶轮等执行件始终保持在设计的回转精度范围内,避免因轴系偏移引发的传动啮合异常、密封件磨损过快、设备振动超标等连锁故障。

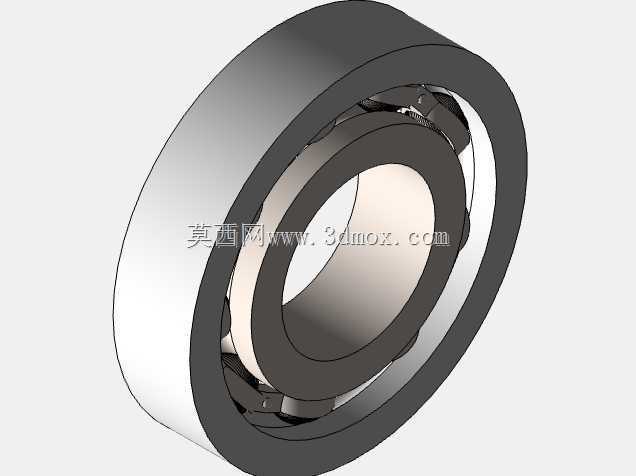

  本次呈现的深沟球轴承结构,是滚动轴承品类中应用覆盖面最广的一类,其结构设计围绕低摩擦、高承载、易装配的核心需求展开:整体由内圈、外圈、滚动体、保持架四个核心部分组成,内圈与旋转轴采用过盈配合随轴同步转动,内圈外侧加工有连续的弧形滚道,滚道曲率半径略大于滚动体半径,保证滚动体与滚道之间为点接触状态,最大化降低滚动摩擦阻力;外圈与设备轴承座孔采用过渡或间隙配合,固定在设备基座上,内侧同样加工有与内圈对应的弧形滚道,为滚动体提供外侧滚动轨道;滚动体采用均匀分布的钢制球体,是承载径向载荷的核心元件,球体直径与数量直接决定轴承的额定动载荷、静载荷上限,设计过程中需要根据轴系承受的径向力、少量轴向力大小,匹配对应直径与数量的滚动体,同时保证滚动体之间留有足够间隙,避免运转过程中相邻滚动体发生直接摩擦碰撞;保持架采用浪形冲压结构,将所有滚动体均匀分隔在滚道圆周方向,引导滚动体在滚道内正常运转,避免滚动体在非承载区出现歪斜、卡滞,同时改善轴承内部的润滑脂分布状态。

  从安装边界来看,这类标准深沟球轴承的外形尺寸严格遵循通用机械零部件标准,内圈内径与配合轴颈的公差带采用基孔制匹配,外圈外径与轴承座孔的公差带采用基轴制匹配,设计选型时不需要额外定制非标准安装位,直接按照对应轴承型号的轴颈、座孔尺寸公差加工即可完成装配。轴承的宽度尺寸决定了轴系的轴向安装空间,设计时需要预留足够的轴向定位空间,通常内圈靠轴肩定位、外圈靠轴承座孔挡边定位,定位轴肩与挡边的高度不能超过轴承内圈、外圈的倒角高度,避免装配时轴承无法贴合定位面,同时要预留出润滑脂填充、密封件安装的空间,针对有防尘需求的应用场景,可以在该结构基础上加装两侧防尘盖或接触式密封圈,阻挡外界粉尘、水汽进入轴承滚道内部,延长润滑脂的使用寿命,减少设备维护频次。

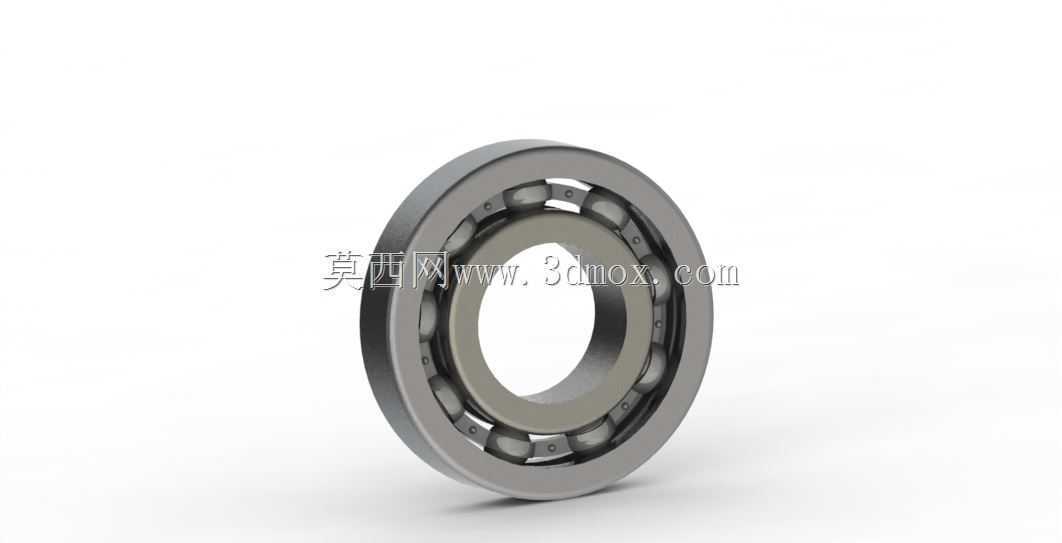

  在建模逻辑上,整个结构完全按照实际加工工艺顺序搭建:首先通过旋转特征生成内圈、外圈的基础轮廓,再通过滚道成型特征加工出内外圈的弧形滚道,保证滚道的曲率、位置度与实际加工要求一致;其次生成单个滚动体球体,通过圆周阵列命令按照保持架的兜孔间距,将滚动体均匀阵列到内外圈滚道之间的位置,阵列过程中需要校验每个滚动体与内外滚道的接触状态,避免出现过盈或间隙过大的问题;之后搭建浪形保持架结构,通过冲压特征模拟保持架的兜孔形状,保证每个兜孔刚好能包裹住滚动体的部分球面,既不会限制滚动体的自由转动,又能避免滚动体从兜孔中脱出;最后完成装配约束,将内圈、外圈、滚动体、保持架按照实际装配关系添加配合约束,同时添加渲染特征还原金属零件的表面质感,清晰展示各部件的装配关系与结构细节。这类模型可直接用于设备整机的虚拟装配校验、轴系干涉检查、运动仿真分析,帮助设计人员在方案阶段就验证轴承选型是否匹配安装空间、承载能力是否满足轴系载荷要求,减少后续实物试制阶段的选型错误与装配问题。
