带挂钩拉伸弹簧精密结构设计

　　在各类机械结构的弹性复位、载荷缓冲、张紧调节场景中，拉伸弹簧是应用频次极高的基础弹性元件，本次设计的带挂钩拉伸弹簧，针对常规装配场景中弹簧端部连接易脱落、预紧力匹配度不足的问题做了结构优化，可覆盖多数通用机械设备的弹性连接需求。从实际应用场景来看，这类带端部挂钩的拉伸弹簧，常被用在自动化生产线的张紧轮组件、小型设备的舱门复位结构、健身器材的阻力提供单元、电气开关的触点复位结构中，不同场景下对弹簧的刚度、拉伸行程、端部连接强度的要求差异较大，因此建模过程中需要将参数化设计逻辑贯穿始终，方便后续根据实际工况调整线径、圈数、中径、挂钩角度等核心参数。

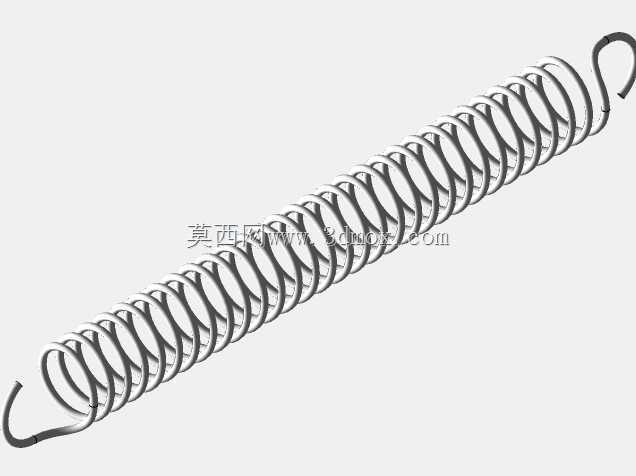

　　设计初期首先要明确安装边界，弹簧的自由长度需要匹配安装位的静态间距，避免安装后出现初始预紧力过大导致弹簧过早疲劳，或是预紧力不足导致工作中松脱的问题；本次建模的弹簧本体采用等节距圆柱螺旋结构，簧丝截面为标准圆形，端部的挂钩采用与簧丝同直径的线材弯折成型，挂钩的弯折半径做了圆角过渡处理，避免弯折处出现应力集中导致使用过程中断裂。从功能特性来看，这款拉伸弹簧在承受轴向拉力时，簧圈会均匀张开储存弹性势能，当外载荷撤去后可以快速带动连接部件复位，端部的半开放挂钩结构不需要额外的连接紧固件，直接挂接在安装位的销轴或挂孔上即可完成装配，能大幅降低现场装配的工时消耗。

　　建模过程中需要重点关注几个结构细节：一是簧圈的螺旋升角需要匹配常用拉伸弹簧的标准参数，升角过大会导致弹簧受拉时出现侧向偏移，升角过小则会导致相邻簧圈在自由状态下出现挤压摩擦，影响弹簧的刚度稳定性；二是端部挂钩与弹簧本体的过渡段需要做平滑衔接，不能出现建模时的棱边错位，否则实际生产过程中弯折处会产生微裂纹，大幅降低弹簧的疲劳寿命；三是挂钩的开口角度需要控制在合理区间，开口过大容易在受拉时出现脱钩风险，开口过小则会导致装配时挂接困难，常规场景下开口角度设置在15度到20度之间即可兼顾装配便利性与连接可靠性。从安装尺寸边界来看，弹簧的外径需要小于安装位的预留容纳腔直径，避免弹簧伸缩过程中与腔壁发生摩擦剐蹭，挂钩的内径需要匹配常用的连接销轴直径，确保挂接后间隙适中，不会出现过大的旷量导致工作时产生冲击噪音。在结构设计思路上，没有采用特殊的异形结构，而是遵循通用五金件的标准化设计逻辑，所有尺寸参数都参考通用拉伸弹簧的国标规范设定，既可以满足小批量定制生产的要求，也可以直接适配现有标准件的替换需求，不需要对原有设备的安装位做额外改造。

　　实际选型使用时，技术人员可以根据所需的工作拉力、最大拉伸行程，调整簧丝直径、弹簧中径、有效圈数三个核心参数，这三个参数直接决定弹簧的刚度系数，簧丝越粗、中径越小、有效圈数越少，弹簧的刚度就越大，能承受的拉力也就越高，反之则刚度更小，适合需要小弹力、大行程的复位场景。建模时还需要考虑弹簧并紧状态的长度，也就是压并长度，这个参数决定了弹簧的最小安装间距，避免安装位间距过小导致弹簧被压并后出现永久塑性变形。另外，端部挂钩的朝向也做了同轴设计，两个挂钩的中心连线与弹簧的中心轴线重合，避免受拉时出现偏载，偏载会导致弹簧局部应力过高，不仅会缩短使用寿命，还会导致连接部件出现受力偏移，影响整套机构的动作精度。
