托卡列夫TT33手枪精细三维建模作品

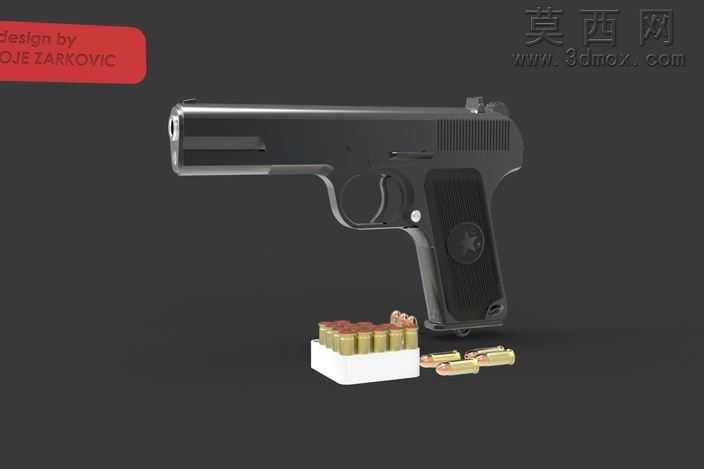

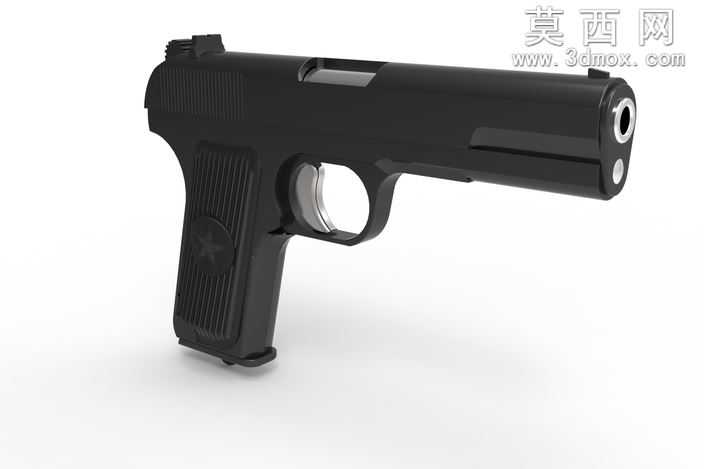

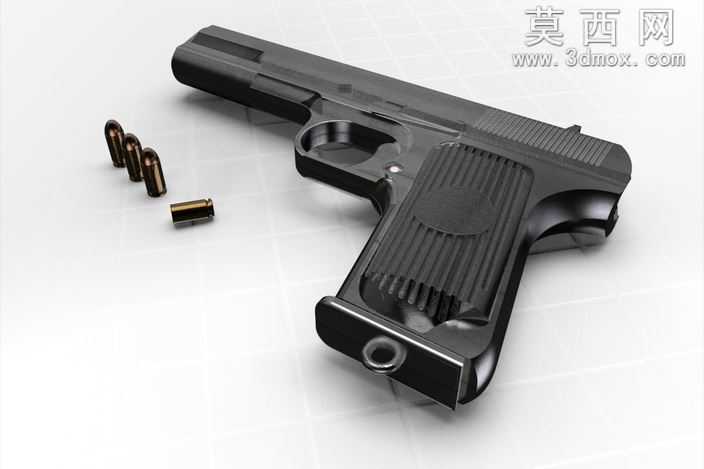

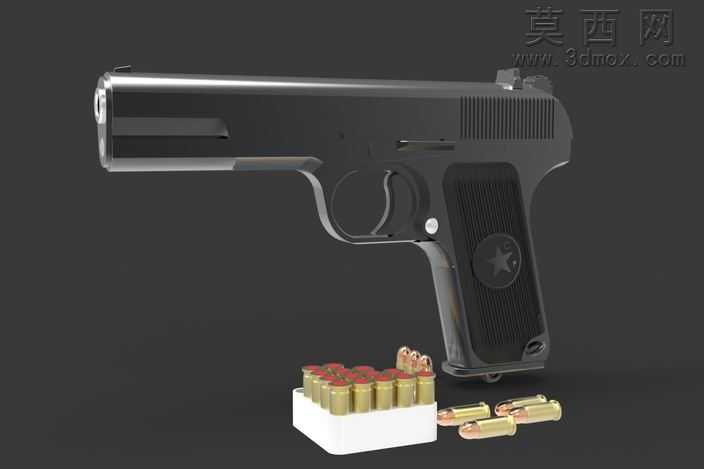

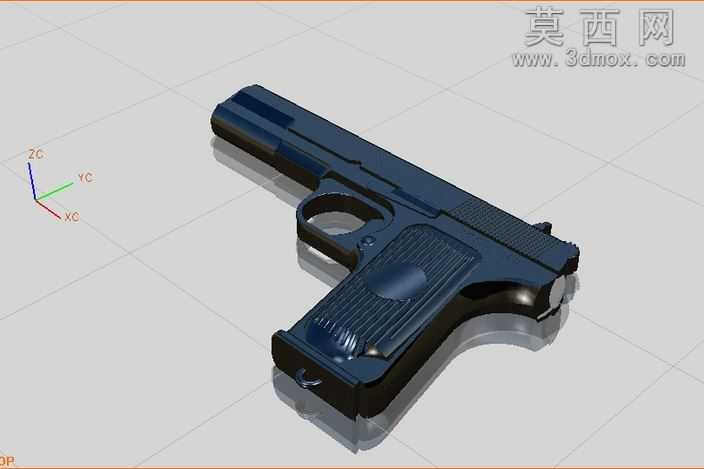

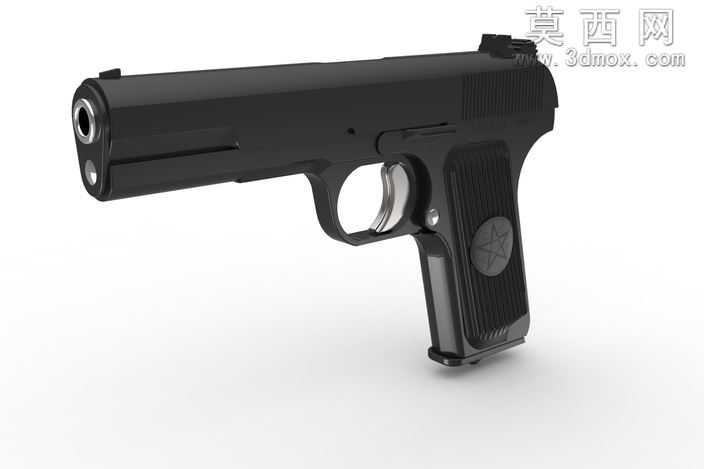

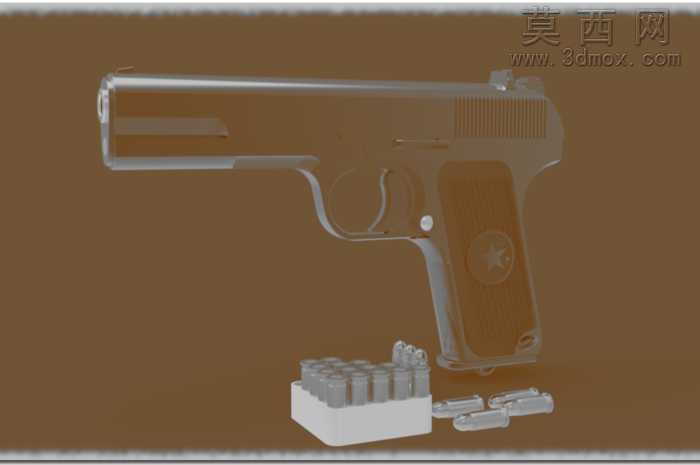

本作品为托卡列夫TT33手枪的高精度三维建模成果，建模过程依托SolidWorks平台完成全参数化结构搭建，严格还原该型经典手枪的真实比例与构造细节。建模阶段首先梳理TT33手枪的整体结构逻辑，将整枪拆解为套筒、套筒座、枪管、复进簧组件、扳机组件、弹匣、握把护板、准星照门等独立模块，逐一绘制各零件的二维草图后通过拉伸、旋转、扫描、放样等基础特征命令生成实体主体，再对零件表面的防滑纹路、铭文凹槽、连接销孔、抽壳钩让位槽、扳机护圈轮廓等细节特征进行精细化处理，所有配合部位严格按照实物装配公差设置参数，确保各零件可完成虚拟装配验证，完整呈现枪械的结构联动逻辑。材质与渲染阶段针对不同零件的材质特性分别设置参数：套筒与套筒座等金属结构件采用高碳钢材质，调整金属粗糙度、反射率参数还原烤蓝工艺的哑光金属质感，对边角处做轻微磨损效果处理提升真实感；握把护板采用电木材质参数，还原其深色哑光、带有细微颗粒质感的表面特征；复进簧、击针等小型弹簧类零件单独设置弹簧钢材质，还原金属弹性件的亮面金属质感；配套的子弹模型分别设置弹壳的黄铜材质、弹头的铜被甲材质、底火的紫铜材质，区分不同金属部件的色泽与反光差异。渲染阶段采用工作室柔光布光方案，通过多盏区域光从不同角度打亮模型，避免金属表面出现过曝死白区域，同时开启环境光遮蔽效果，突出零件缝隙、防滑槽等凹陷结构的层次感，最终渲染图清晰展现整枪的外观细节与材质质感。设计过程中参考了大量TT33手枪的实物测绘数据与历史图纸，对该枪标志性的套筒防滑纹布局、握把弧度、扳机形状、弹匣底部轮廓等识别特征做了精准还原，既保证了模型的外观辨识度，也完整保留了内部结构的可拆分性，可用于军事装备展示、轻武器结构教学、影视动画素材制作等多个场景，模型同时导出了STEP、IGES等通用格式，可适配多数主流三维软件进行后续编辑调整。
