压缩空气驱动凸轮正弦运动机构

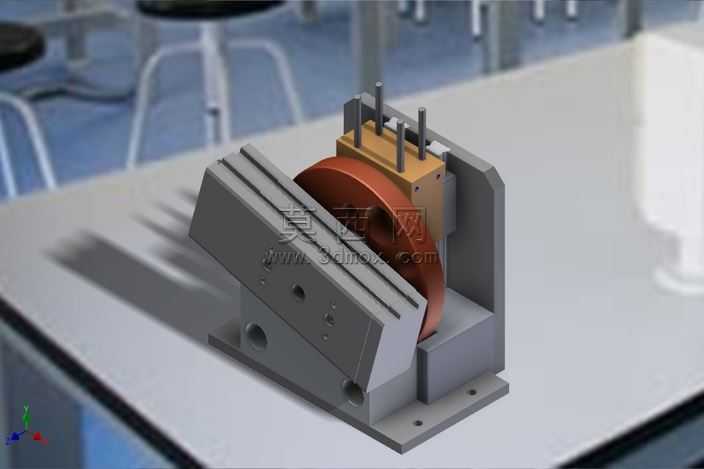

本作品为压缩空气驱动的凸轮正弦运动机构三维模型，建模阶段严格遵循机械设计的尺寸规范，对各组成部件进行1:1等比例还原，完整呈现机构的装配逻辑与运动关系。建模过程中首先搭建整体安装基座，基座采用带安装孔的板式结构，预留标准装配定位孔位，保证机构安装的稳定性与定位精度；随后构建倾斜布置的滑动导向组件，导向滑轨采用斜置安装角度，与凸轮轮廓的运动行程精准匹配，滑轨接触面做平整化处理，还原滑动副的配合间隙设计。核心部件为盘形凸轮结构，建模时严格按照正弦运动规律拟合凸轮轮廓曲线，保证从动件输出运动符合正弦加速度运动特性，避免刚性冲击与柔性冲击，适配平稳往复运动的工况需求；凸轮上方设置从动导向块，导向块上布置多根定位导柱，导柱与上部安装板的导向孔形成滑动配合，保证从动件运动过程中无偏载卡滞。驱动端采用压缩空气驱动结构设计，建模时还原气动驱动的动力传递路径，将气动驱动力转化为凸轮的旋转运动，进而带动从动件沿斜置滑轨做规律往复运动。材质渲染阶段，对基座、滑轨等结构件赋予哑光灰色金属材质，模拟铸铁或阳极氧化铝合金的表面质感；凸轮部件赋予红铜色金属材质，区分核心传动部件与结构支撑件；上部导柱、安装块分别赋予亮面金属与浅棕色工程塑料材质，清晰区分不同功能部件的材质属性，渲染光影效果贴合真实工业场景，突出各部件的结构轮廓与装配关系。设计思路围绕正弦运动的平稳输出特性展开，通过凸轮轮廓曲线的精准设计，将旋转运动转化为符合正弦规律的直线往复运动，采用压缩空气作为动力源，适配需要洁净驱动、快速响应的自动化工况，整体结构紧凑，装配层级清晰，各部件的连接关系、配合公差均在模型中有所体现，可直接用于机构运动仿真演示、机械原理教学展示以及同类气动凸轮机构的设计参考，完整还原了凸轮正弦运动机构从动力输入到运动输出的全流程结构逻辑。
