德雷克车载消防安装基座结构设计

　　车载消防配套安装结构的设计，核心要兼顾车辆行驶工况下的抗振可靠性与消防组件快速拆装的操作便利性，这款针对Drake车型开发的FIREX-MNT-DOR安装基座，在前期方案论证阶段就同步对接了整车改装厂与消防装备供应商的双向需求，没有走通用支架改型的捷径。从实际装车场景来看，这类基座主要适配越野作业车辆、应急勤务车辆的车门侧或舱体外侧安装位，用来固定便携灭火装置、消防应急组件，日常行驶中要承受非铺装路面的连续颠簸、高低温环境下的材料形变，应急取用场景下还要做到无工具快速解锁，不会因为泥沙淤积、锈蚀出现卡滞。

　　设计阶段首先锚定的是安装边界的适配性，基座的贴合面完全匹配目标车型侧围的钣金弧度，没有采用通用支架的平面贴合加垫片补偿的方案，四个固定孔位直接对应车身原有预留的安装点位，不需要在车身上额外打孔破坏原有防腐层，安装时只需要匹配对应规格的紧固件就能完成固定，单工位安装时长可以控制在十五分钟以内。基座的承载面做了阶梯式的限位结构，对应配套消防组件的外壳卡槽，安装到位后会有明确的触感反馈，不需要额外调整对位，侧向的锁止结构采用了弹簧销式设计，日常状态下自动锁止，解锁时只需要侧向拨动拨片就能取下组件，拨片的操作力设置在十五牛左右，戴防护手套也能顺利操作，不会因为操作力过小出现行驶中误触解锁的问题。

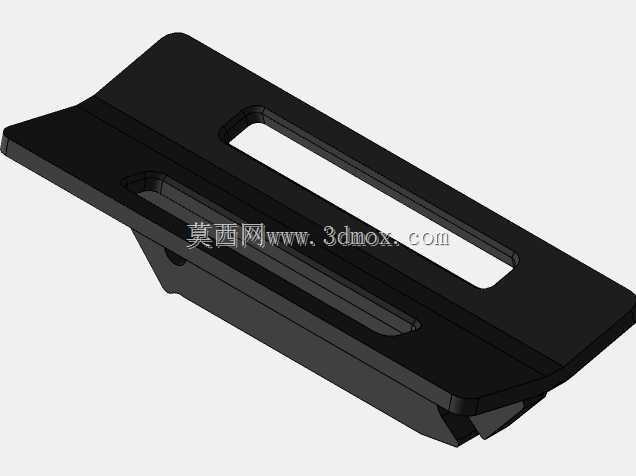

　　从结构强度设计来看，基座主体采用了一体化折弯成型的结构，没有多余的拼接焊缝，应力集中的转角位置做了R角过渡处理，通过有限元仿真验证，在承受十倍重力加速度的冲击载荷下，最大形变量控制在0.2毫米以内，不会出现基座变形导致组件松脱的问题。表面处理采用了和车身同体系的粉末喷涂工艺，耐盐雾性能可以满足户外长期使用的要求，不会因为长期暴露在雨水、融雪剂环境下出现锈蚀剥落。基座的外轮廓做了全圆角处理，没有突出的尖锐棱角，避免人员上下车时出现磕碰划伤。

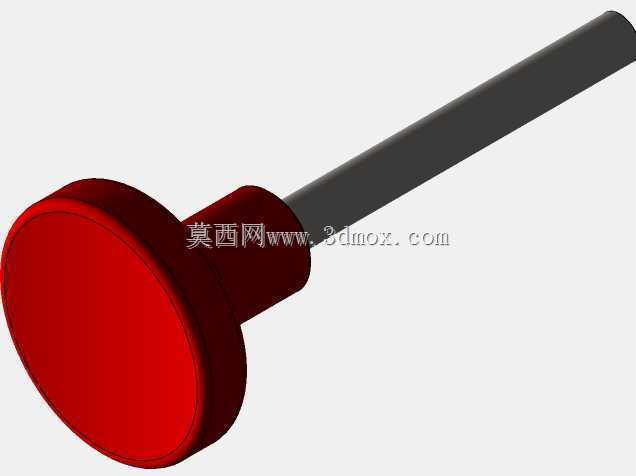

　　在细节设计上，基座下方预留了排水缺口，不会因为雨天积水、洗车存水导致组件底部长期浸泡出现腐蚀，锁止结构的销轴采用了不锈钢材质，配合自带的润滑衬套，长期使用也不会出现卡滞。考虑到不同使用场景的拓展需求，基座侧面预留了两个标准的附件安装孔位，可以拓展固定安全锤、应急照明手电等配套装备，不需要额外增加安装支架。建模过程中完全按照实际装车的公差要求设置配合间隙，所有安装孔位的位置度公差控制在0.1毫米以内，和车身钣金的贴合面间隙不超过0.5毫米，安装后不会出现悬臂翘边的问题，紧固件的安装空间预留足够，常规的套筒工具可以垂直操作，不会出现工具干涉无法拧紧紧固件的情况。

　　不同于通用型安装支架的泛用性设计，这款基座完全针对特定车型的安装点位做了适配，不需要现场裁剪、弯折调整，拿到成品就可以直接装车，大幅降低了现场改装的施工难度，也避免了现场改装带来的防腐破坏、强度不足等隐患。在实际路试验证阶段，经过累计三千公里的非铺装路面行驶测试，基座没有出现松动、移位、异响等问题，组件取放操作顺畅，锁止结构可靠，完全满足应急勤务车辆的使用要求。
