三丰20倍长工作距离显微物镜结构

　　在精密制造检测环节，光学显微物镜是影像测量仪、工具显微镜、高精度金相观测设备的核心成像部件，直接决定了观测成像的分辨率、畸变控制水平与可操作空间。这款20倍长工作距离显微物镜，主要面向工业检测场景中需要预留操作空间的观测需求，比如半导体晶圆表面缺陷检测、精密冲压件毛刺观测、微小注塑件成型尺寸核验、刀具刃口磨损状态检查等场景，普通短工作距离物镜容易因镜头与待测件距离过近，出现镜头碰伤工件、无法放置辅助工装、照明光路布设受限的问题，长工作距离的设计刚好能解决这类现场痛点。

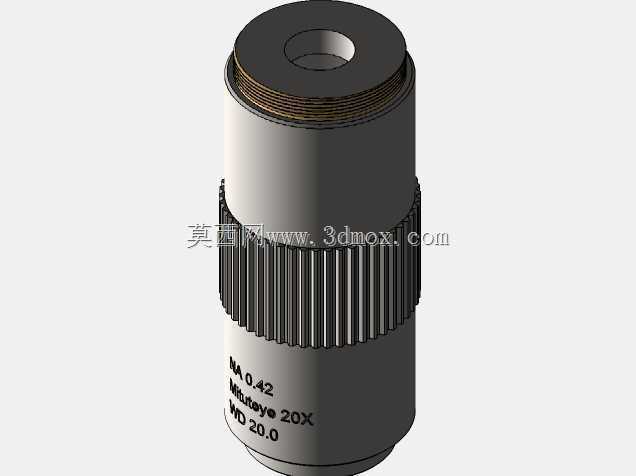

　　从结构设计逻辑来看，这款物镜采用了多组透镜同轴装配的经典结构，外部壳体分三段式设计：最上端是标准的物镜安装接口段，加工有连续外螺纹，适配主流显微镜、影像仪的物镜安装转盘，螺纹配合精度控制在微米级，保证安装后光轴与设备安装基准的同轴度，避免出现成像偏心、视场偏移的问题；中间段是滚花防滑调节圈，表面加工有均匀的直纹滚花，增大手动调节时的摩擦力，方便操作人员在进行焦距微调、物镜拆装时施力，不会因手滑出现物镜掉落、磕碰透镜的问题；最下端是物镜的前端防护段，内部封装最靠近待测物的透镜组，壳体上激光蚀刻有倍率、数值孔径、工作距离的标识，方便现场操作人员快速识别物镜参数，避免选错倍率影响检测效率。

　　从安装边界与尺寸适配角度，这款物镜的整体外形为圆柱形结构，最大外径适配常规物镜转盘的安装孔位，不会出现相邻物镜安装干涉的问题；20mm的工作距离参数，意味着物镜前端面到待测工件表面的清晰成像距离为20mm，这个距离足够在观测时放置小型探针、吹气除尘装置、透明防护盖板等辅助配件，也能避免观测带凸起结构的工件时，物镜前端与工件发生碰撞。数值孔径0.42的参数匹配20倍的放大倍率，在保证足够成像分辨率的同时，兼顾了一定的景深范围，观测存在微小高度差的工件表面时，不需要频繁微调焦距就能获得相对清晰的全视场图像，适合工业现场快速检测的使用需求。

　　在实际装配设计中，物镜内部的透镜组通过隔圈、压圈实现轴向定位，每一片透镜的同轴度都通过壳体的内孔加工精度保证，隔圈的厚度经过严格计算，保证各透镜之间的空气间隔符合光学设计要求，避免出现像差过大、成像模糊的问题。壳体表面采用发黑处理，减少内部杂散光反射，避免杂光进入成像光路降低画面对比度；物镜的所有外露金属边缘都做了倒角处理，没有尖锐毛刺，拆装时不会划伤操作人员的手部，也不会刮伤设备的安装接触面。

　　这类长工作距离物镜在精密检测车间的使用频率极高，不管是离线的金相显微镜观测材料金相组织，还是在线的影像测量仪完成工件尺寸批量检测，都需要这类性能稳定、安装适配性强的光学部件。建模过程中严格还原了实物的每一处结构细节，包括滚花的齿形参数、螺纹的规格尺寸、标识的蚀刻位置、各段壳体的直径与长度比例，不管是用于检测设备的整机装配仿真，还是用于光学检测方案的三维布局验证，都能提供准确的结构参考，避免出现安装干涉、工作距离预留不足的设计问题。
