汽车发动机活塞连杆组件结构设计

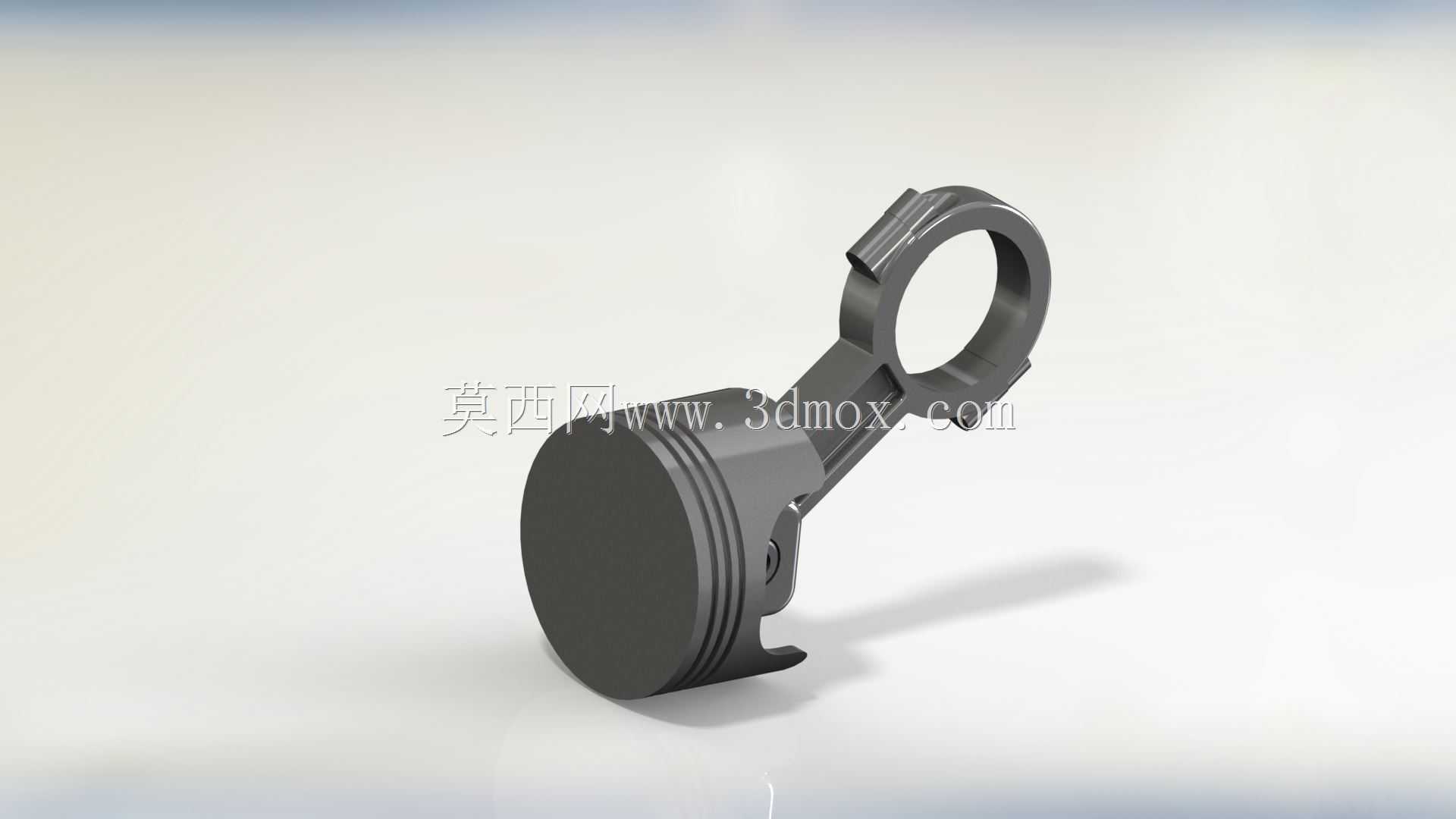

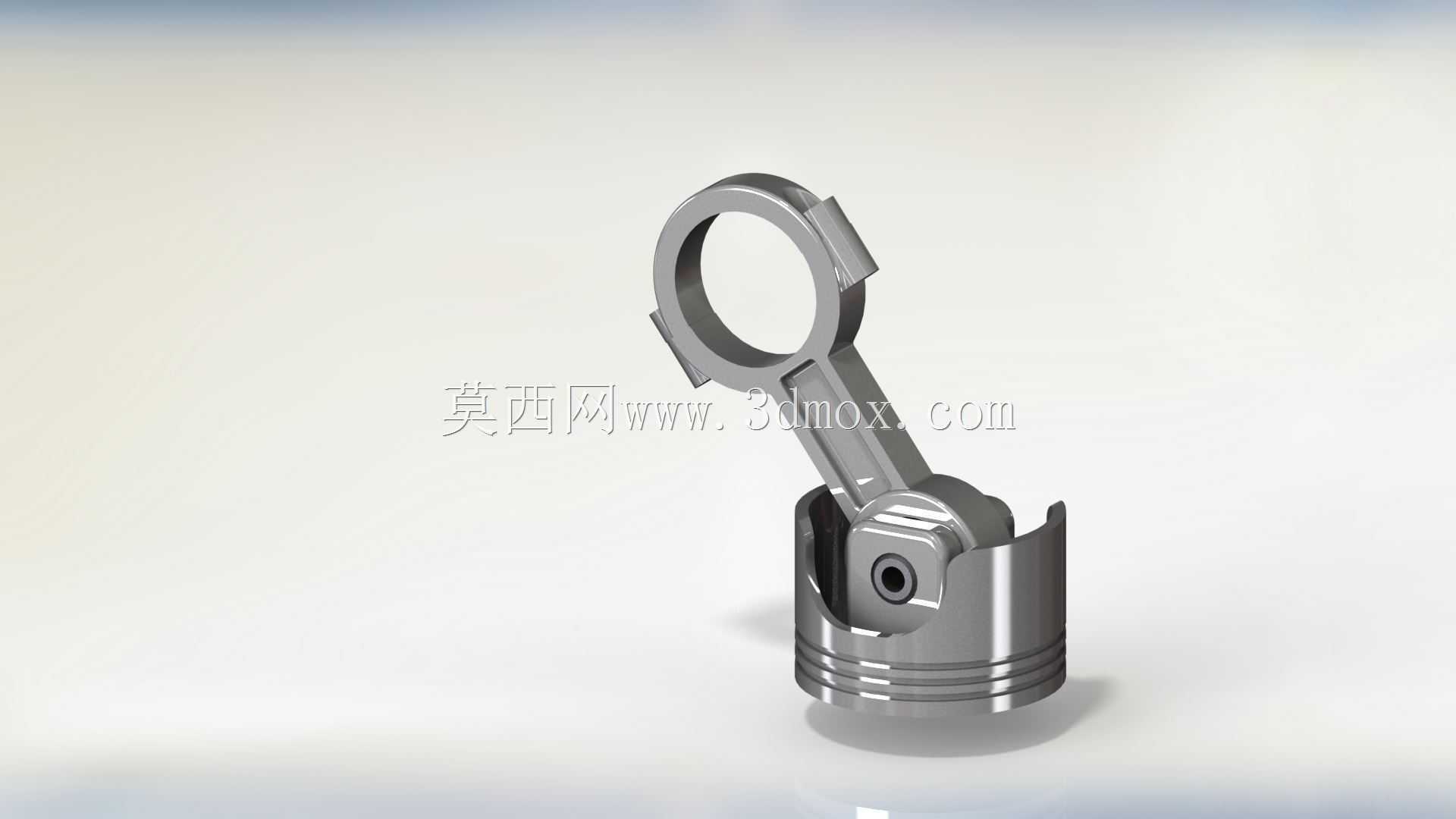

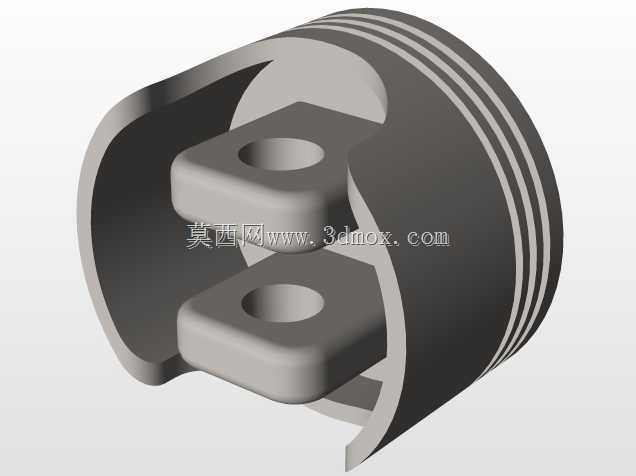

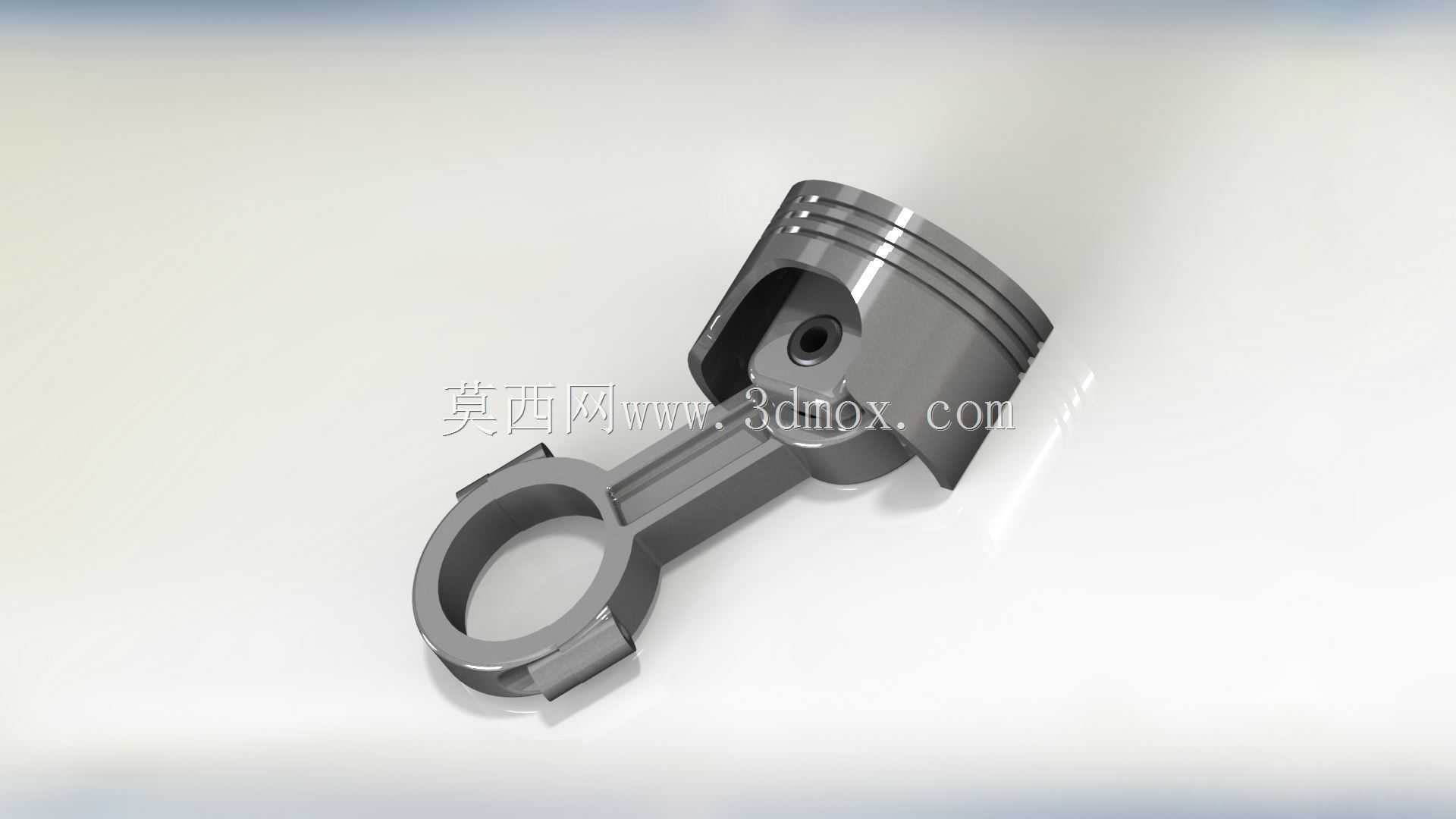

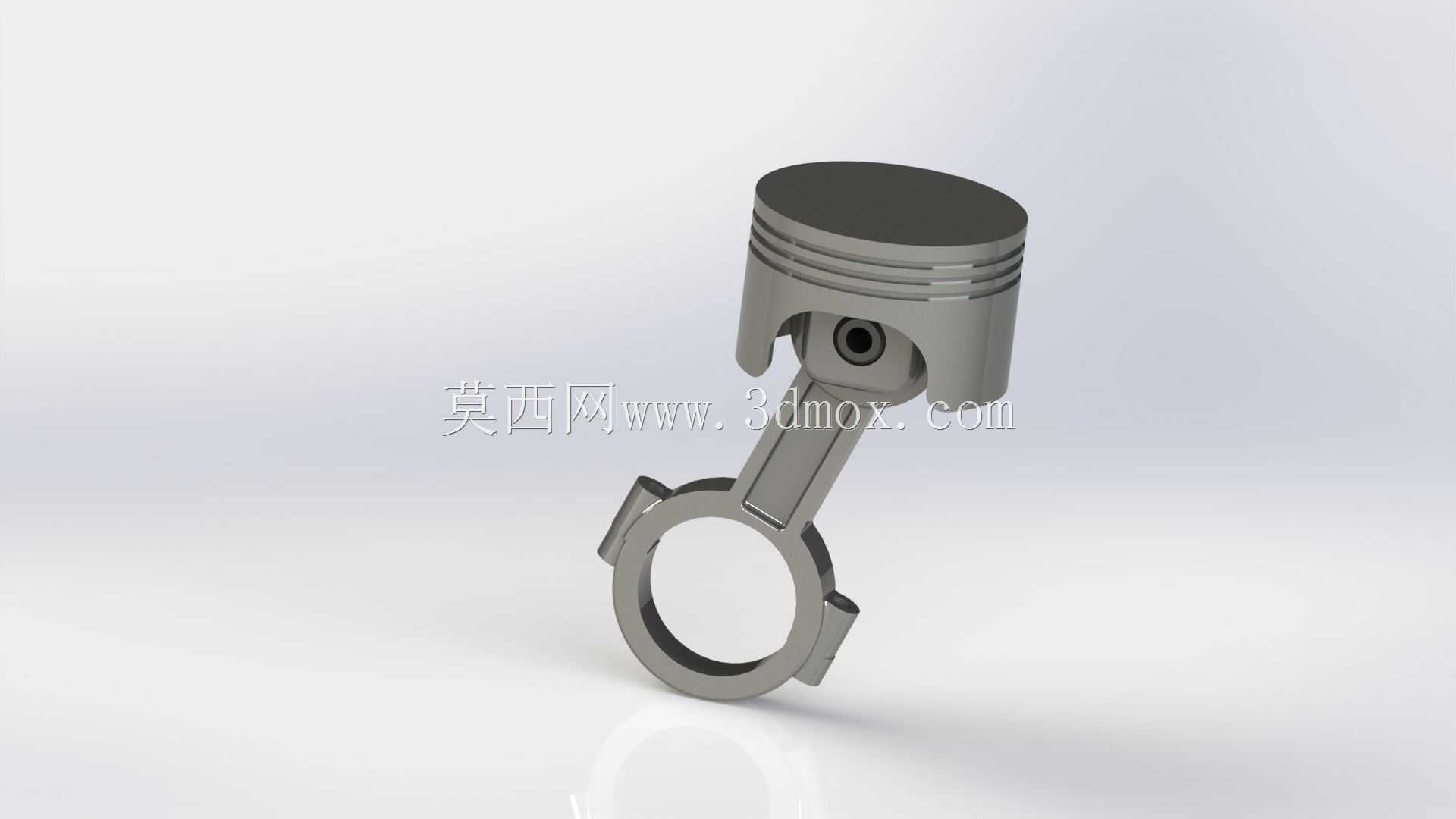

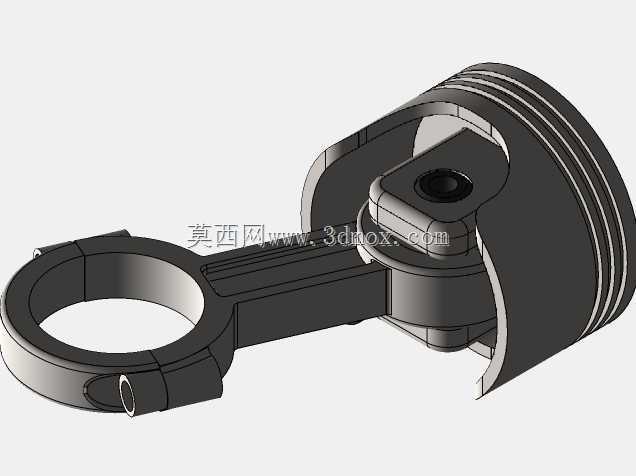

　　这套活塞连杆组件是内燃机曲柄连杆机构的核心运动部件，直接参与发动机的能量转换过程，在往复式内燃机的工作循环中承担着将燃烧室内燃气爆发产生的直线推力转化为曲轴旋转扭矩的关键作用，广泛适配小排量自然吸气乘用车汽油机的动力输出需求。从实际装车的工况边界来看，活塞顶部直接接触燃烧室高温高压燃气，工作瞬间的燃气爆发压力可达到8-12MPa，顶面持续工作温度区间在250℃-400℃，因此活塞头部设计了三道环槽，分别对应两道气环与一道油环，气环负责密封燃烧室与曲轴箱之间的间隙，避免高压燃气窜入曲轴箱稀释润滑油，油环则负责刮除气缸壁上多余的润滑油，避免机油窜入燃烧室参与燃烧造成积碳与排放超标。活塞裙部采用了变椭圆中凸型线设计，在冷态下裙部截面为椭圆，长轴垂直于活塞销座方向，能够抵消热态下活塞销座方向的热膨胀量，避免工作状态下活塞在气缸内卡滞，同时中凸的裙部型线可以让活塞在往复运动过程中与气缸壁保持更均匀的接触压力，减少偏磨与敲缸异响。活塞销采用全浮式设计，销座与连杆小头之间预留了合理的配合间隙，工作状态下活塞销可以在销座与连杆小头衬套内自由转动，让销的圆周表面均匀承受载荷，提升销的疲劳寿命，销的两端通过卡簧限位，避免销轴向窜动刮伤气缸壁。

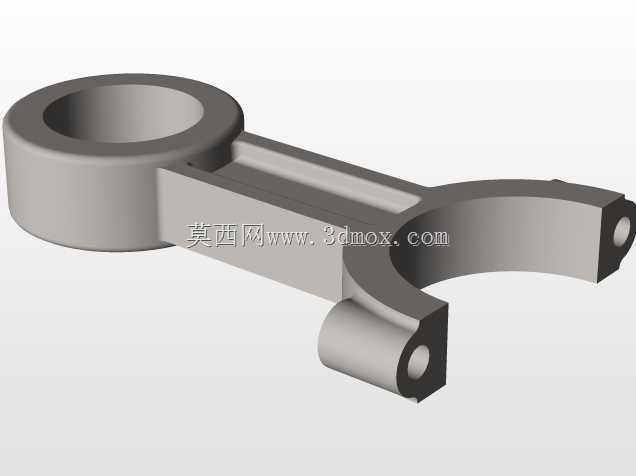

　　连杆部分采用了工字形截面的杆身设计，在保证足够的抗弯、抗扭刚度与抗拉强度的前提下尽可能降低往复运动质量，减少曲轴旋转过程中的惯性力载荷，连杆大头采用平切口设计，通过两个高强度连杆螺栓与连杆盖紧固，剖分面经过精密加工保证定位精度，大头内孔安装轴瓦与曲轴连杆轴颈配合，轴瓦表面的减磨合金层可以降低轴颈的磨损，同时油槽结构可以引导压力润滑油在摩擦副表面形成稳定油膜。设计过程中首先根据目标发动机的排量、压缩比、额定转速确定活塞的直径与行程参数，活塞总高、压缩高、环槽位置尺寸都严格匹配气缸盖燃烧室深度、气门下沉量以及气缸套的安装尺寸，保证活塞到达上止点时的余隙高度符合设计要求，避免碰撞气门或气缸盖。

　　连杆的大小头中心距严格匹配曲轴曲柄半径与活塞行程的对应关系，杆身的截面尺寸经过疲劳强度校核，能够承受最高爆发压力下的拉伸载荷以及高速往复运动的惯性力载荷，连杆螺栓的预紧力矩按照轴瓦过盈量与连杆结合面的密封要求设定，避免工作过程中连杆盖松动造成严重的机械故障。从安装边界来看，活塞组件与气缸套的配合间隙按照活塞材料的热膨胀系数设定，冷态间隙控制在0.02-0.04mm区间，保证热态下活塞与缸壁之间保留合理的油膜间隙，活塞环的开口间隙、侧隙、背隙都按照工作温度下的热膨胀量预留，避免热态下环卡滞在环槽内造成密封失效。

　　连杆大头的宽度尺寸匹配曲轴连杆轴颈的长度，安装后连杆侧面与曲轴曲柄之间保留合理的轴向间隙，避免曲轴轴向窜动时连杆与曲柄发生干涉。整个组件的往复运动质量经过严格的配重控制，同一台发动机的各缸活塞连杆组质量差控制在设计允许范围内，减少发动机运转过程中的振动与不平衡量。在实际的发动机台架测试场景中，这套组件需要经过全速全负荷、冷热冲击、耐久性等多项工况测试，验证活塞的热变形量、连杆的疲劳强度、摩擦副的磨损量是否满足设计寿命要求，活塞的冷却通过连杆小头的喷油孔喷射机油到活塞内腔实现，带走活塞顶部吸收的燃烧热量，控制活塞整体温度在材料允许的工作范围内。
