摩托车发动机102.5mm中心距连杆结构

　　在小排量摩托车动力总成的结构体系中，连杆是承接活塞往复运动与曲轴旋转运动的核心受力部件，其设计合理性直接决定发动机的运转平顺性、动力输出效率与整机使用寿命。这款中心距为102.5mm的连杆，适配特定排量的跨骑式摩托车发动机，日常工况下需要承受活塞传递的爆发压力、往复惯性力与旋转离心力的复合载荷，是动力传递路径中不可或缺的关键构件。

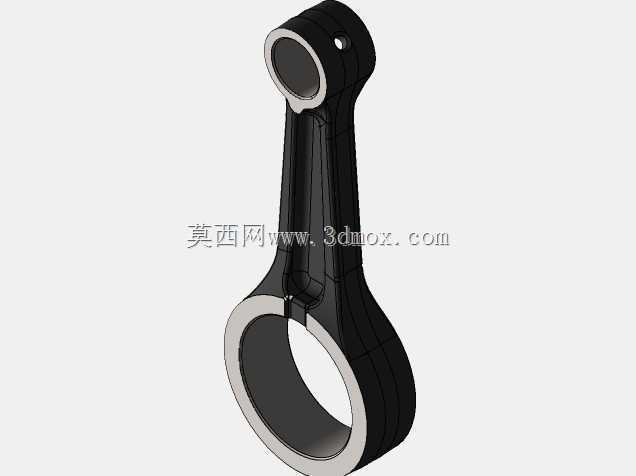

　　从实际应用场景来看，这类连杆主要装配于单缸风冷或小排量水冷摩托车发动机，对应日常通勤、短途载物的使用场景，工作转速区间通常覆盖1500rpm到8500rpm，既要满足低转速区间的扭矩输出刚性需求，也要兼顾高转速运转时的轻量化要求，避免往复惯量过大带来的振动加剧问题。在结构设计层面，该连杆采用分体式大头设计，大头端对应曲轴曲柄销的安装位置，通过连杆螺栓实现轴瓦的压紧固定，小头端通过活塞销与活塞连接，杆身采用工字形截面结构，在保证整体抗弯、抗扭强度的前提下尽可能削减非受力区域的材料重量，降低往复运动的惯量负载。

　　尺寸与安装边界方面，该连杆大小头孔中心距为102.5mm，小头孔内径适配对应规格的活塞销，大头孔内径匹配对应直径的曲轴曲柄销，安装时需要严格保证大小头孔的平行度公差，避免出现偏磨、拉瓦等故障。杆身与大小头的过渡区域采用大圆角平滑过渡，避免应力集中带来的断裂风险，这一细节设计在高转速工况下尤为重要，应力集中区域往往是疲劳失效的起始点。设计过程中需要反复校核不同转速下的受力变形量，确保连杆在最大爆发压力下的杆身弯曲变形量控制在允许范围内，同时大头孔在螺栓锁紧后的圆度偏差也要满足轴瓦的装配要求，否则会导致轴瓦润滑不良，出现过早磨损。

　　从功能特性来看，该连杆的表面处理与加工精度直接影响其工作可靠性，大小头孔的精加工需要达到对应的尺寸精度与表面粗糙度要求，保证活塞销与曲柄销的配合间隙处于合理区间，配合间隙过大会导致运转冲击异响，间隙过小则会出现润滑不足抱死的问题。杆身的重量分组也是装配过程中的关键环节，同一台发动机所使用的连杆重量差需要控制在极小的范围内，避免因重量不均带来的发动机运转振动，影响骑行舒适性与零部件使用寿命。在建模实现层面，整个结构可以通过基础的拉伸、旋转、切除等特征完成构建，不需要复杂的曲面操作，建模过程中需要重点关注各安装面的尺寸公差、过渡圆角的处理，以及螺栓安装位的位置精度，确保模型可以直接用于后续的工程图生成、干涉检查与受力仿真分析。对于结构设计从业者而言，这类连杆的建模练习可以帮助掌握动力传动类受力零件的设计逻辑，理解尺寸公差、形位公差在实际装配中的作用，熟悉往复运动部件的轻量化设计思路，为后续更复杂的动力总成零部件设计积累实践经验。
