本田CRF250越野摩托车连锁导流板

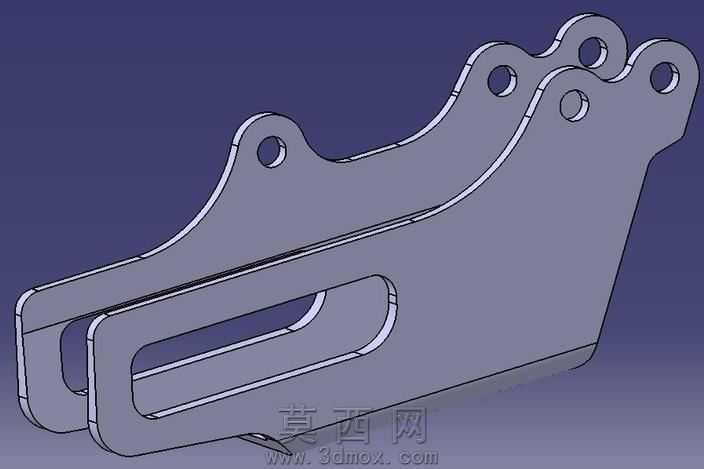

该作品为适配本田CRF250x 2007款越野摩托车的连锁导流板三维建模作品，建模过程依托主流三维机械设计软件完成，全程遵循越野摩托车零部件的实际装配逻辑与功能需求开展设计。建模初期先梳理该部件的核心功能定位：作为越野摩托车传动区域的防护导流构件，既要实现对链条传动区域的防护，避免越野骑行过程中泥沙、碎石卷入传动结构造成故障，也要优化传动区域的气流走向，降低高速骑行时的气流紊流阻力，同时承担链条运行轨迹的限位导向作用，避免大强度越野动作下链条出现脱链、移位问题。建模阶段采用实体建模与钣金特征结合的方式构建主体结构，首先根据实车装配点位的坐标数据定位所有安装孔位，确保六个安装孔的孔径、孔距、相对位置完全匹配原车安装基座，无需二次修改即可完成虚拟装配验证。主体板材部分通过拉伸、抽壳特征构建等厚的双层板结构，还原金属冲压件的均匀壁厚特征，中部开设的长条形镂空槽经过反复的结构校验，既能够降低部件自身重量，满足越野车辆轻量化的设计需求，也能够为链条运行预留足够的活动空间，同时形成贯通的气流通道，提升骑行过程中的散热与导流效果。模型边缘全部做了符合机加工工艺的圆角过渡处理，避免尖锐边角造成的应力集中问题，也还原了实际冲压零件的边角钝化特征。材质渲染阶段，为模型赋予了哑光金属钢材材质，调整材质的粗糙度、金属度参数还原钢制冲压零件经过表面氧化处理后的质感，搭配深紫色渐变背景完成渲染输出，清晰呈现部件的轮廓结构与细节特征。结构设计上充分考虑越野骑行的大强度使用场景，对安装孔周边、双层板连接位置做了局部加厚处理，提升部件的结构强度，能够承受越野过程中的颠簸震动与外力冲击，整体结构完全贴合实车的装配与使用需求，可用于零部件的复刻加工、改装设计参考以及虚拟装配教学使用。
