树莓派5用NVMe扩展底座结构设计

　　在嵌入式开发与小型边缘计算设备的落地场景中，树莓派5作为高性能单板计算机，常被用于搭建小型工控节点、私有云存储终端、AI推理前端等设备，而原生板载存储的读写速度与容量上限，往往成为制约设备性能发挥的瓶颈，NVMe高速存储扩展底座正是为解决这一痛点设计的配套结构件。这款适配Pimoroni方案的NVMe底座结构，在实际使用中直接安装于树莓派5主板下方，既可以承载M.2规格的NVMe固态硬盘，实现存储性能的数倍提升，也不会额外占用主板上方的扩展接口空间，方便用户叠加安装散热风扇、GPIO扩展板等其他外设，适配桌面部署、嵌入式机柜安装、小型移动机器人载板等多种安装场景。

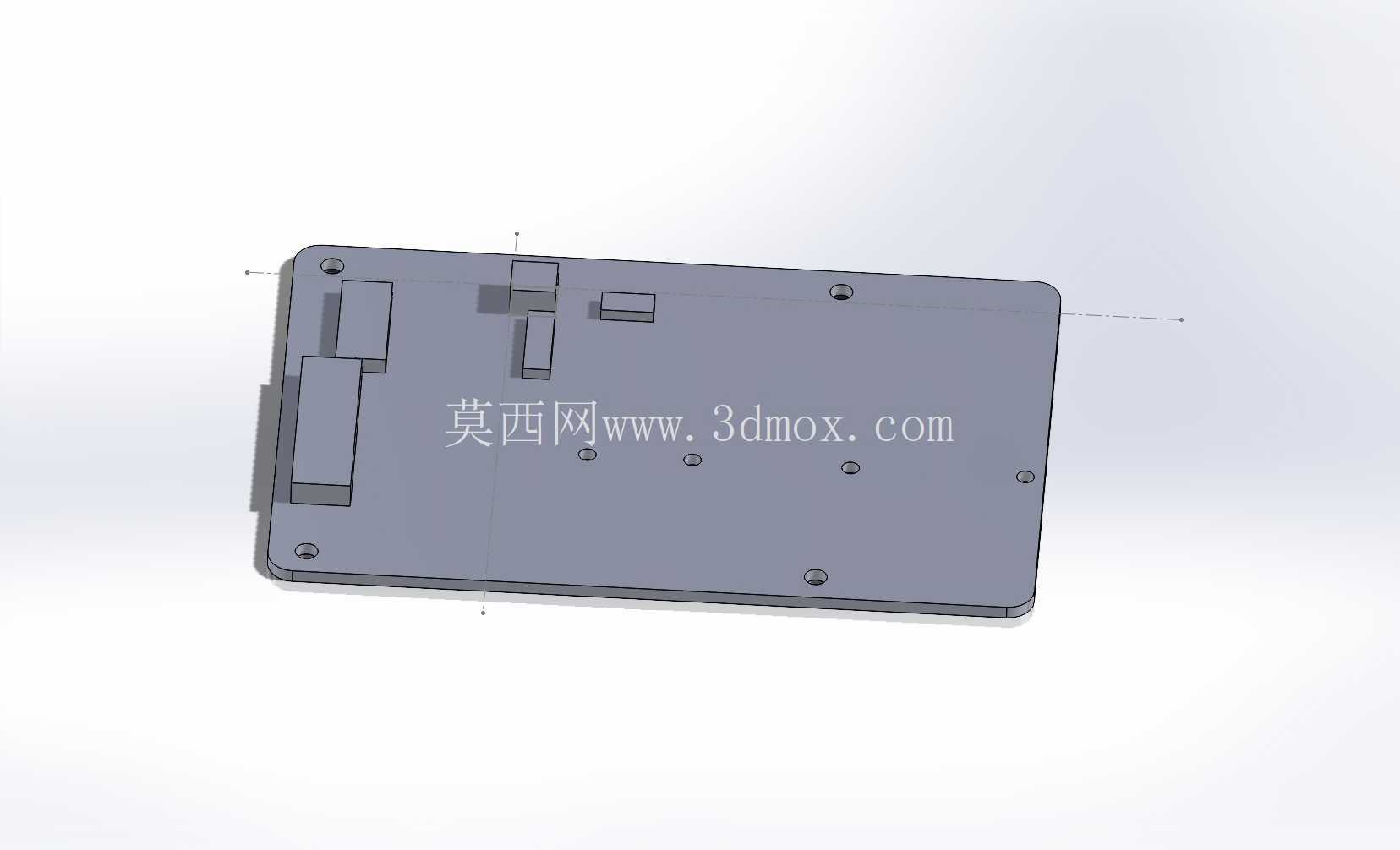

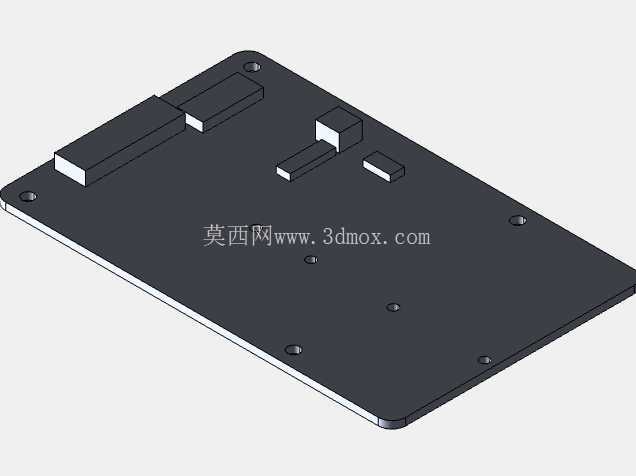

　　从功能特性来看，该结构件首先要保证NVMe固态硬盘的安装定位精度，预留的M.2螺丝固定柱位置严格匹配2230、2242等常见短尺寸NVMe固态的安装孔位，避免固态安装后出现歪斜、接口对位偏差导致的接触不良问题；其次底座上的凸起定位块完全对应树莓派5主板的定位孔与接口避让位置，安装时可以直接对齐卡入，不需要反复调整对位，降低组装难度；同时底座边缘做了圆角处理，避免安装维护时锋利边角划伤操作人员或线材绝缘层，所有凸起结构的高度都经过严格控制，不会顶到主板背面的贴片元件，防止出现短路风险。设计过程中没有做冗余的复杂造型，整体采用平板式基座加定位凸块的结构，一方面是为了适配3D打印的加工特性，减少打印过程中的支撑材料使用，降低打印失败率，普通FDM打印机无需特殊参数即可完成制作；另一方面平板式结构可以和树莓派5主板背面完全贴合，既可以辅助传导主板背面芯片的热量，也能保证整体组装后的结构强度，叠装后整体厚度控制在极低范围内，可以兼容市面上绝大多数树莓派5的通用保护壳，不需要额外定制外壳。

　　从安装边界尺寸来看，基座整体长宽尺寸完全匹配树莓派5主板的外轮廓，不会超出主板边缘，方便在有限的安装空间内部署，比如小型设备的内部安装位、壁挂式安装支架的固定槽都可以直接兼容；底座上预留的固定通孔位置和树莓派5原生安装孔完全同轴，可以使用通用的M2.5铜柱将底座、主板、上层散热结构逐层固定，不需要额外加工定制固定件；所有凸块的高度都控制在3mm以内，刚好可以卡住主板边缘与NVMe固态的侧边，既起到定位作用，也不会和主板背面的电容、电阻等贴片元件发生干涉，NVMe固态的安装位预留了足够的插拔空间，不需要拆卸整个底座就可以更换固态，方便后期维护升级。

　　在实际工程验证中，这种简化的块式定位结构完全可以满足日常使用的强度需求，即使在移动机器人这类存在持续振动的使用场景下，也不会出现主板移位、固态松动的问题，相比原厂未公开结构的方案，这个结构可以快速通过3D打印制作完成，不需要开模，极大缩短了小批量项目的开发周期，对于需要快速搭建原型的开发者来说，可以直接基于这个结构调整适配自己的项目安装需求，比如在基座上额外增加走线槽、固定耳等结构，适配不同的项目安装要求。
