JET木工车床三维结构设计作品

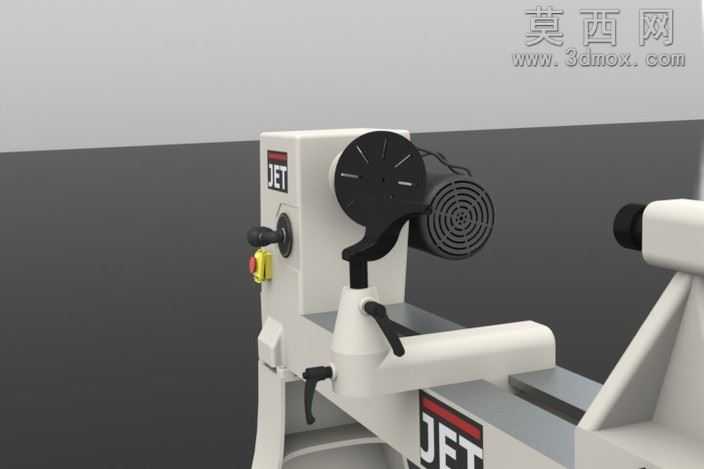

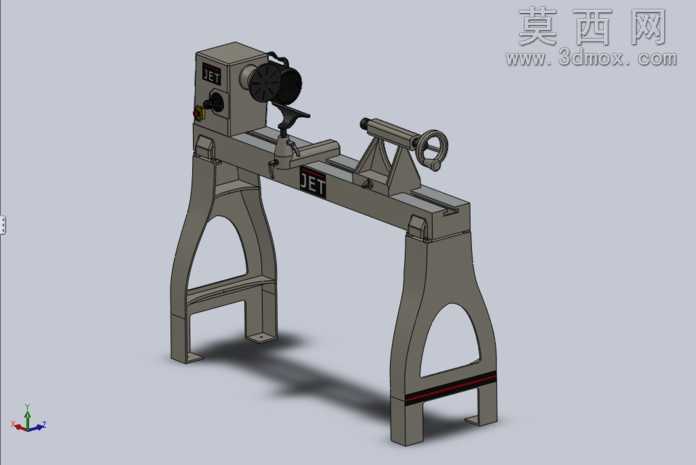

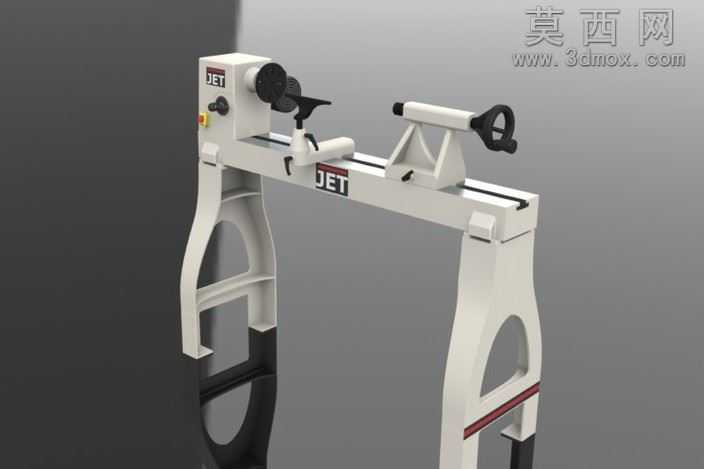

本作品为JET品牌木工车床的三维建模设计成果，建模阶段参考公开渠道获取的设备外观与结构参考图完成整体比例还原，因参考素材仅为外观图像，建模过程中对设备各部件的尺寸做了符合木工车床通用设计规范的近似适配，保证整体结构比例协调、符合实际设备的功能逻辑。建模过程中首先搭建车床的主体床身框架，床身采用立式支撑腿搭配横向长导轨的经典木工车床结构，支撑腿设计为带镂空减重结构的弧形造型，既保证支撑结构的刚性，又兼顾设备的外观设计感，床身表面做了平整的导轨安装面设计，为各功能部件的移动提供稳定的基准。床头箱部分建模还原了JET设备的品牌标识区域，集成了主轴安装位、调节旋钮、急停按钮等功能部件的结构，主轴端设计了用于装夹木料的装夹结构，搭配带手轮的调节机构，可实现主轴转速调节、工件装夹锁紧等功能的结构表达。床身导轨上依次设置了刀架组件与尾座组件，刀架部分设计了可横向、纵向调节的滑动底座，搭配可旋转角度的刀具夹持结构，能够适配不同车削角度的加工需求，刀架的锁紧手柄结构做了细节还原，保证操作逻辑的可视化表达；尾座部分设计了可沿导轨滑动的底座，搭配带手轮的顶针伸缩结构，可实现长木料的顶紧固定，尾座的锁紧机构也做了对应建模，还原实际设备的操作结构。材质与渲染阶段，床身主体采用米白色哑光金属漆材质，还原真实木工车床的机身涂装质感，导轨部分做了亮面金属磨削质感处理，手轮、调节旋钮、操作按钮等部件分别采用黑色工程塑料、红色警示按钮材质、金属镀铬材质做区分，支撑腿底部的装饰条采用红色涂装，还原品牌设备的外观配色特征。渲染场景采用简洁的灰色渐变背景，搭配柔和的影棚光照，突出设备的整体结构与细节特征，各部件的装配关系清晰可见，能够直观展示木工车床从床身支撑到加工执行部件的完整结构逻辑，可作为木工设备结构认知、教学演示、相关设备改型设计的三维参考素材，整体建模兼顾了外观还原度与结构合理性，在参考素材有限的前提下最大化还原了JET木工车床的功能结构与外观特征。
