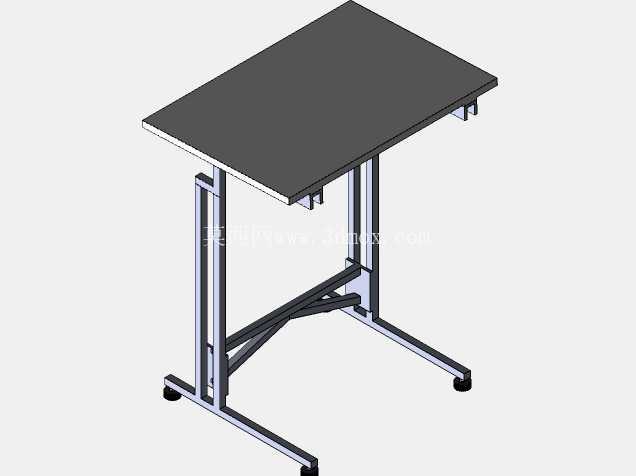

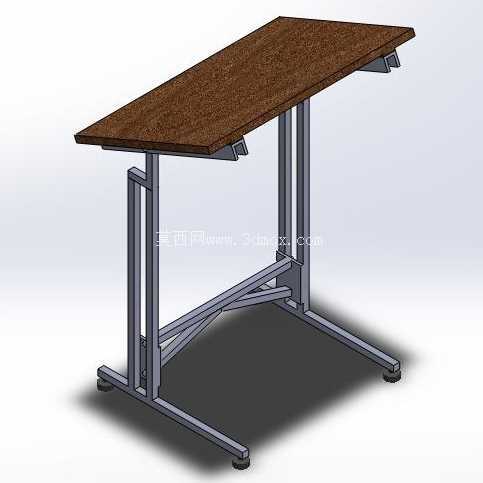

可倾斜调节式工业绘图作业台结构

　　这款可倾斜调节的绘图作业台，主要面向工程制图、手工绘图、精密工件检测标注这类需要调整台面倾角的作业场景，在传统固定高度绘图桌的基础上做了结构优化，适配不同身高使用者的操作习惯，也能满足不同绘图作业时的视角需求。从结构组成来看，整套台体分为木质台面、金属支撑框架、倾角锁定机构、底部支撑脚四个核心部分，台面采用高密度复合木板材质，表面做了耐磨防刮处理，能承受常规绘图工具、图板、轻型检测工件的放置压力，不会因为长期局部受压出现凹陷变形。

　　台面的倾斜调节通过侧边的金属支架铰接结构实现，调节范围覆盖0度到45度区间，锁定结构采用插销式定位，调节到位后将别针插入对应定位孔即可完成锁定，不会出现作业过程中台面突然下坠的情况，相比旋钮式锁定结构，插销定位的承载能力更强，也更适合车间、制图室这类高频调节的使用场景。桌体下方设置的休息按钮，实际是台面倾角快速复位的触发结构，当需要将台面从倾斜状态快速恢复到水平状态时，踩下该按钮即可解除插销锁定，配合台面下方的阻尼缓降结构，台面会平稳回落至水平位置，避免快速下落造成台面磕碰或者工具滑落。

　　金属支撑框架采用矩形钢管焊接成型，整体做了喷塑防锈处理，框架之间设置了斜向加强筋，抵消台面倾斜时产生的侧向弯矩，避免长期使用后框架出现焊接处开裂或者形变。底部的支撑脚采用可调式防滑脚垫，能够根据地面的不平整情况调整脚垫高度，保证整个台体放置平稳，不会在绘图作业时出现晃动，脚垫底部的橡胶材质也能避免划伤地面，同时增加与地面的摩擦力，提升台体的整体稳定性。从安装边界来看，这款绘图台水平放置时的整体占地面积约为0.9平方米，台面完全升起至最大倾角时，后方需要预留至少0.2米的安全空间，避免台面倾斜后与后方墙体或者其他设备发生干涉，台体的整体高度适配75厘米到110厘米的坐姿作业需求，不需要额外搭配增高脚垫即可满足大部分使用者的操作高度要求。

　　在实际使用场景中，这类绘图台既可以用于传统的手工工程制图作业，放置A0、A1幅面的图板进行绘图、描图工作，也可以作为轻型检测工作台，放置小型零部件进行外观检测、划线标注工作，倾斜的台面能够让操作人员不用长期低头俯身，有效降低长时间作业的颈部疲劳感。设计过程中重点考虑了结构的易维护性，所有铰接位置都采用了标准销轴连接，长期使用出现磨损后可以快速更换销轴，不需要整体更换支撑框架，木质台面如果出现表面磨损也可以单独拆卸更换，降低后期的维护成本。框架的焊接位置都做了打磨处理，没有尖锐的焊疤凸起，避免作业过程中剐蹭衣物或者划伤操作人员，整体结构没有多余的外露零部件，所有锁定结构都做了内嵌处理，不会在使用过程中勾挂绘图工具或者线缆。相比市面上常见的固定式绘图桌，这款可调节结构的绘图台能够适配更多的作业场景，不需要额外配备辅助支架即可完成不同倾角的作业需求，整体结构的冗余强度足够，即使放置重量不超过20公斤的轻型设备或者工件，也不会出现结构变形或者锁定失效的问题。
