内六角圆柱头粗体螺丝三维设计模型

　　做机械结构设计快十年，经手的紧固件选型少说也有几千种，内六角圆柱头螺丝是设备装配里用得最频繁的连接件之一，这次做的粗体系列配置模型，是专门针对重载装配场景梳理的全规格参数化模型组。很多刚入行的结构工程师容易忽略螺丝选型的细节，总觉得只要螺纹规格对就能用，实际在工装夹具、重型机架、液压阀块安装这类场景里，螺丝的头部强度、杆部受力长度、啮合牙数直接决定了连接结构的可靠性，之前见过不少现场装配出问题的案例，要么是螺丝头沉孔深度留得不够导致装配干涉，要么是杆部光杆段长度不匹配，预紧的时候直接把被连接件顶变形，还有的选了牙距不对的细牙螺丝，重载受振之后慢慢松脱，这些问题本质上都是前期建模选型的时候没有把安装边界和受力工况考虑到位。

　　这套粗体内六角螺丝的设计思路，是从实际装配的逆过程倒推的，先梳理不同场景下的安装约束：比如安装在铝型材框架上的时候，螺丝头的圆柱外径要比型材T型槽的槽口宽度小0.2到0.3毫米，保证能顺利放进槽里滑动调整位置；如果是用在模具模板的连接场景，头部的内六角深度要匹配标准内六角扳手的插入深度，不能做太浅导致扳手打滑拧花内角，也不能做太深浪费材料、降低头部的抗扭强度。螺纹段的设计严格遵循普通螺纹的基本牙型规范，牙侧角控制在30度公差范围内，螺纹收尾的退刀槽长度按照杆径的1.2倍设置，避免螺纹末端应力集中导致的断裂问题，光杆段的直径比螺纹大径小0.1毫米，保证穿入被连接件安装孔的时候不会卡滞，同时光杆段的长度要根据被连接件的总厚度调整，确保螺纹啮合长度达到公称直径的0.8到1.2倍，既不会因为啮合太短滑牙，也不会因为螺丝太长顶到对面的安装面。

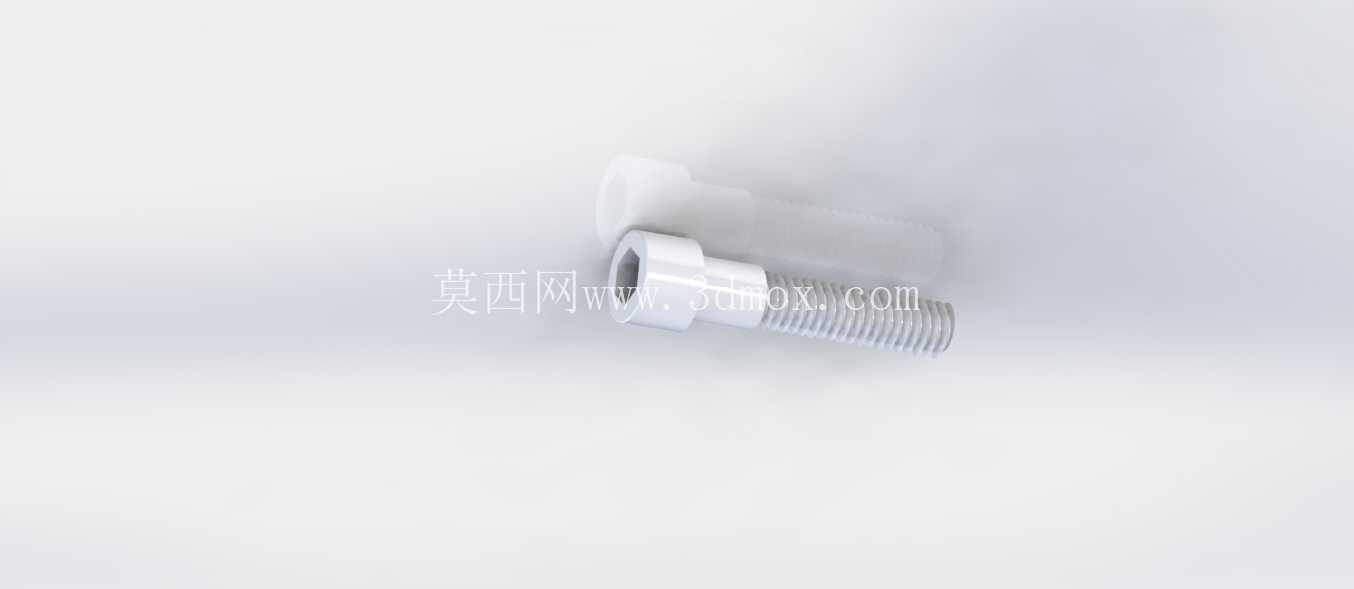

　　从外形尺寸来看，这个系列的螺丝覆盖了常用的M3到M16公称直径规格，每个规格都对应了不同的长度档位，头部的圆柱高度、内六角对边尺寸都严格对标通用紧固件的尺寸公差，安装边界上预留了足够的扳手操作空间，建模的时候特意把扳手活动的空间包络做了隐形参考面，工程师做装配的时候可以直接调用参考面检查周边结构有没有干涉，不用自己再去算扳手的回转半径。很多人做螺丝模型的时候只做个大概外形，实际装配的时候才发现沉孔直径留小了，或者沉孔深度不够，螺丝头凸在安装面外面，导致后续的盖板、面板装不平整，这套模型里把每个规格对应的沉孔尺寸、过孔尺寸都做了参数关联，只要选定螺丝规格，对应的安装孔参数可以直接提取，不用再翻机械设计手册查公差。

　　在实际应用场景里，这类粗体内六角螺丝比盘头螺丝、沉头螺丝的受力性能更好，圆柱头的受力接触面积更大，预紧的时候能承受更大的拧紧力矩，适合用在需要大预紧力的连接位置，比如减速机的壳体连接、液压泵站的阀块安装、自动化设备的重载机架拼接，还有机床的导轨压板固定这些位置。和外六角螺丝比，内六角圆柱头螺丝的安装占用空间更小，只需要在被连接件上钻沉孔就能把头部埋进去，整个安装面可以保持平整，不会有突出的螺丝头刮碰其他部件，在空间紧凑的设备内部装配的时候优势特别明显。之前做过一套自动化焊接设备的机架设计，一开始选了外六角螺丝，结果装配的时候发现扳手在型材槽里根本转不开，后来换成同规格的内六角圆柱头螺丝，用L型内六角扳手从侧面就能伸进去拧紧，解决了操作空间不足的问题。

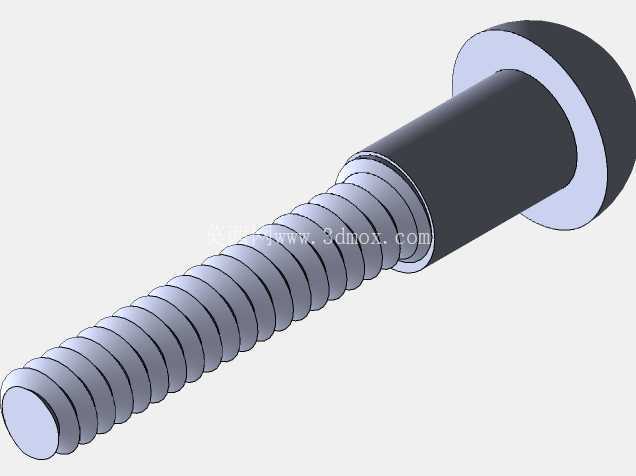

　　建模的时候特意把螺丝的各个细节都做了还原，包括头部的倒角、螺纹末端的倒角、杆部和头部衔接的圆角，这些细节虽然看起来不起眼，但对实际生产的指导意义很大，头部的倒角是为了装配的时候能顺利导入沉孔，螺纹末端的倒角是为了拧入螺纹孔的时候不会刮伤第一圈牙，衔接处的圆角是为了降低应力集中，避免螺丝在受冲击载荷的时候从头部和杆部的衔接位置断裂。很多网上下载的螺丝模型要么把螺纹做的太简化，要么尺寸公差不对，实际出工程图的时候根本没法用，这套模型的所有尺寸都按照紧固件的国家标准公差设置，不管是做装配干涉检查，还是导出工程图做BOM表统计，都能直接用，甚至可以直接导入CAM软件做机加工的工装参考。

　　做结构设计这么多年，一直觉得紧固件这种小零件最能体现设计的严谨性，很多设备的故障根源都在这些不起眼的连接件上，选型不对、安装尺寸没留够、预紧力不匹配，都可能导致整个设备运行出问题。这套粗体内六角螺丝的参数化模型，就是把平时选型、建模、装配过程中踩过的坑都融入到模型设计里，让其他工程师用的时候不用再重复查手册、算尺寸、核对公差，能把更多精力放在核心结构的设计上，而不是浪费在标准件的重复建模上。不同工况下的螺丝选型其实还有很多细节，比如有腐蚀的场景要选不锈钢材质，高温场景要选合金钢材质，有振动的场景要加防松垫圈或者涂防松胶，但基础的尺寸模型是所有选型的基础，尺寸准确、安装边界清晰的标准件模型，能从设计源头减少很多后续装配、生产环节的问题。
