绳索连接用带端钩螺旋弹簧构件

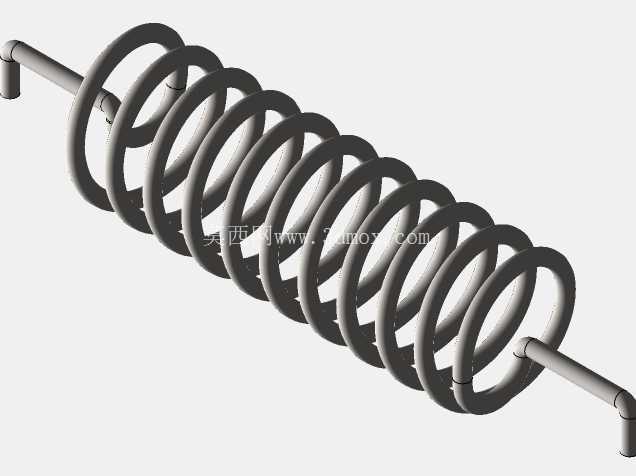

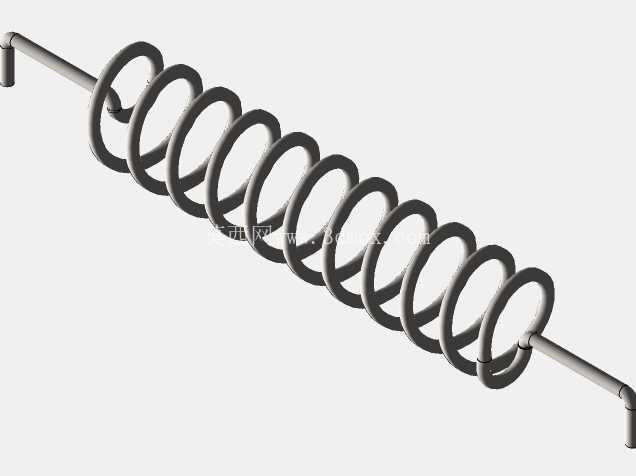

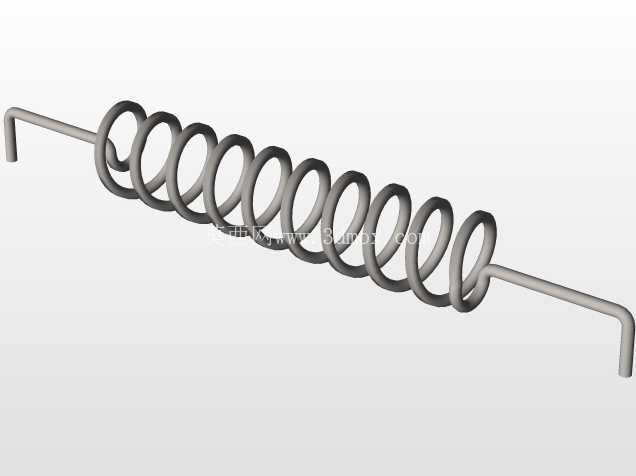

　　在户外索具张拉、健身器材拉索组配、小型吊装索具缓冲、农机绳索传动张紧这类场景里，经常会遇到两根独立绳索需要实现弹性衔接的需求——如果直接把绳索打结固定，不仅张紧力无法自适应调节，受交变载荷时绳结处还容易出现应力集中断丝，长期使用存在脱开风险，这类带端钩的螺旋弹簧构件就是为解决这类衔接问题设计的。从结构功能来看，构件主体为等节距圆柱螺旋弹簧段，两端延伸出弯折成型的柱状连接端，区别于常规闭口挂钩的弹簧设计，这种直杆式端头不需要额外搭配卸扣就能直接穿入绳索端的压接套环、或者钢丝绳的鸡心环内固定，安装时不需要额外准备连接辅件，在狭小的安装空间里操作更便捷，尤其是在健身器材的拉索路径、帐篷风绳的张紧段这类操作空间受限的位置，能大幅降低装配难度。

　　设计这类构件的时候，首先要匹配应用场景的载荷区间确定弹簧的有效圈数与线径，螺旋段的中径要兼顾弹性行程与径向抗变形能力，避免受拉时出现弹簧圈歪斜卡滞的问题；两端的直杆连接段需要做圆弧过渡处理，不能出现直角弯折的应力集中点，否则在长期交变拉力作用下，弯折位置很容易出现疲劳断裂，实际建模时要把过渡圆角的曲率控制在杆径的1.5倍以上，同时保证两端直杆的轴线与弹簧中心轴线共线，避免受拉时出现偏载，导致弹簧单侧磨损加剧。

　　从安装边界来看，这类弹簧构件的安装长度要预留15%左右的初始压缩预紧量，避免绳索松弛时弹簧直接脱落，两端连接端的直径要匹配对应绳索端套环的内孔尺寸，间隙控制在0.2-0.5mm之间，间隙过大会导致连接位置晃动产生冲击噪音，间隙过小则会增加现场装配的难度。在实际使用场景中，这类弹性衔接构件能抵消绳索传动过程中的瞬时冲击载荷，比如农机的离合拉索、户外遮阳网的牵引拉索在遇到瞬时大风或者操作冲击时，弹簧段能通过自身形变吸收冲击能量，避免绳索被瞬间拉断；同时在长期使用出现绳索蠕变伸长时，弹簧的回弹行程能自动补偿张紧量，不需要人工反复调整绳索的张紧度，大幅降低后期维护的频次。

　　建模过程中需要注意螺旋弹簧的端圈并紧处理，两端支撑圈要和有效圈贴合紧密，避免受拉时端圈出现滑移导致刚度突变；两端直杆段的表面要做圆滑处理，不能有建模残留的棱角毛刺，否则穿入绳索套环时容易刮伤套环的防腐层，长期使用出现锈蚀问题。另外在选型适配时，要根据绳索的额定破断拉力选择对应线径的弹簧，弹簧的极限拉力要高于绳索额定拉力的1.2倍，避免出现弹簧先于绳索断裂的失效情况；弹簧的工作行程要覆盖场景内的最大伸长量，防止弹簧被拉并圈失去弹性作用。不同于普通的拉伸弹簧，这种两端直杆式的设计不需要在弹簧端圈上加工挂钩，减少了端圈弯折带来的应力集中问题，整体疲劳寿命比同参数的挂钩式拉伸弹簧高30%左右，更适合长期承受交变载荷的绳索连接场景。在装配时要注意两端绳索的拉力方向要和弹簧中心轴线保持一致，偏角不能超过5度，否则会导致弹簧圈出现偏磨，大幅缩短使用寿命；如果是在户外腐蚀环境使用，还要匹配对应的表面处理工艺，建模时不需要额外表现涂层厚度，只要保证结构本身的过渡圆滑，避免出现积液的死角即可。
