深沟球滚动轴承机械结构三维建模

　　在各类旋转传动设备的结构设计中，滚动轴承是承担径向载荷、降低轴系运转摩擦阻力的核心基础零件，从普通民用家电的电机输出端，到工业生产线的输送机辊筒、机床主轴支撑端，再到中小型动力设备的传动箱内部，这类深沟球轴承的应用覆盖了绝大多数需要连续旋转作业的机械场景。不同于滑动轴承依赖油膜形成支撑的工作逻辑，滚珠轴承通过内圈、外圈之间均匀排布的钢质滚动体，将轴与安装座之间的滑动摩擦转化为滚动摩擦，能在常规工况下将摩擦系数降低至滑动摩擦的十分之一以内，同时可承受一定比例的轴向载荷，适配多数既有径向受力又存在少量轴向窜动的轴系安装场景。

　　从结构设计逻辑来看，该模型还原的深沟球轴承遵循常规向心球轴承的设计规范：内圈与轴采用过盈配合安装，内圈外侧加工有与滚动体曲率匹配的弧形滚道，工作时随轴同步旋转；外圈与设备轴承座采用过渡或过盈配合固定，内侧同样加工对应滚道，为滚动体提供外侧运行轨道；滚动体为高精度钢制球体，沿滚道圆周方向均匀排布，通过保持架实现各滚动体的等间距分隔，避免运转过程中相邻滚动体直接接触产生额外摩擦与磨损，同时保证滚动体在滚道内的运行轨迹稳定，不会出现偏载卡滞的问题。

　　建模过程中需要重点关注的尺寸边界包含几个核心部分：首先是内圈内径，这一尺寸直接决定了适配的安装轴径，设计时需要根据轴的公差配合要求预留对应的过盈量，同时内圈的挡边高度需要满足滚动体的轴向限位要求，避免承受轴向载荷时滚动体从滚道脱出；其次是外圈外径，该尺寸对应轴承座的安装孔尺寸，公差选择需要匹配轴承座的材质与安装工况，铸铁材质的轴承座通常选择稍大的过盈量，薄壁冲压轴承座则适当降低过盈量避免外圈变形；第三是轴承的整体宽度，这一尺寸决定了轴系上轴承安装位的轴向预留空间，设计时需要考虑轴肩与轴承座挡边的定位尺寸，保证轴承安装后不会出现轴向窜动，同时预留合适的密封件安装空间。

　　在实际设备选型应用中，这类滚珠轴承的适用转速范围较宽，在润滑条件充足、安装同轴度符合要求的前提下，可适配每分钟数千转的中高速运转场景，比如小型电机的输出端支撑、风机叶轮的轴系支撑都大量采用该类轴承。设计建模时需要还原滚道的曲率半径参数，通常内圈滚道曲率半径略大于滚动体半径，外圈滚道曲率半径也做对应匹配，既保证滚动体与滚道的接触面积足够承载额定载荷，又避免接触面积过大导致运转摩擦阻力升高。保持架的结构采用浪形冲压保持架设计，这种结构重量轻、占用内部空间小，能在有限的轴承内部空间内容纳更多数量的滚动体，提升轴承整体的额定载荷能力，同时保持架的兜孔间隙需要控制在合理范围，既允许滚动体在兜孔内有微小的自转空间，又不会出现过大的间隙导致滚动体运行时产生异响。

　　安装边界的设计同样是结构选型时的重点，轴肩的高度不能超过内圈的挡边高度，否则会导致轴承拆卸困难，轴承座孔的挡肩高度也需要低于外圈挡边高度，方便后期维护时的轴承拆卸作业。同时建模时需要考虑密封结构的预留空间，对于有防尘、防油污需求的应用场景，可在轴承两侧加装防尘盖或接触式密封圈，这就需要在内圈和外圈的对应位置加工密封件的安装槽，保证密封件安装后不会与滚动体、保持架产生运动干涉。在载荷特性方面，这类深沟球轴承主要承受纯径向载荷，当径向游隙适当增大时，可承受一定角度的不对中安装误差，适配部分安装精度稍低的传动场景，但如果不对中角度超过允许范围，会导致滚动体与滚道的接触应力集中，大幅缩短轴承的使用寿命，因此在轴系结构设计时，需要尽量保证两端轴承安装位的同轴度公差在设计要求范围内。

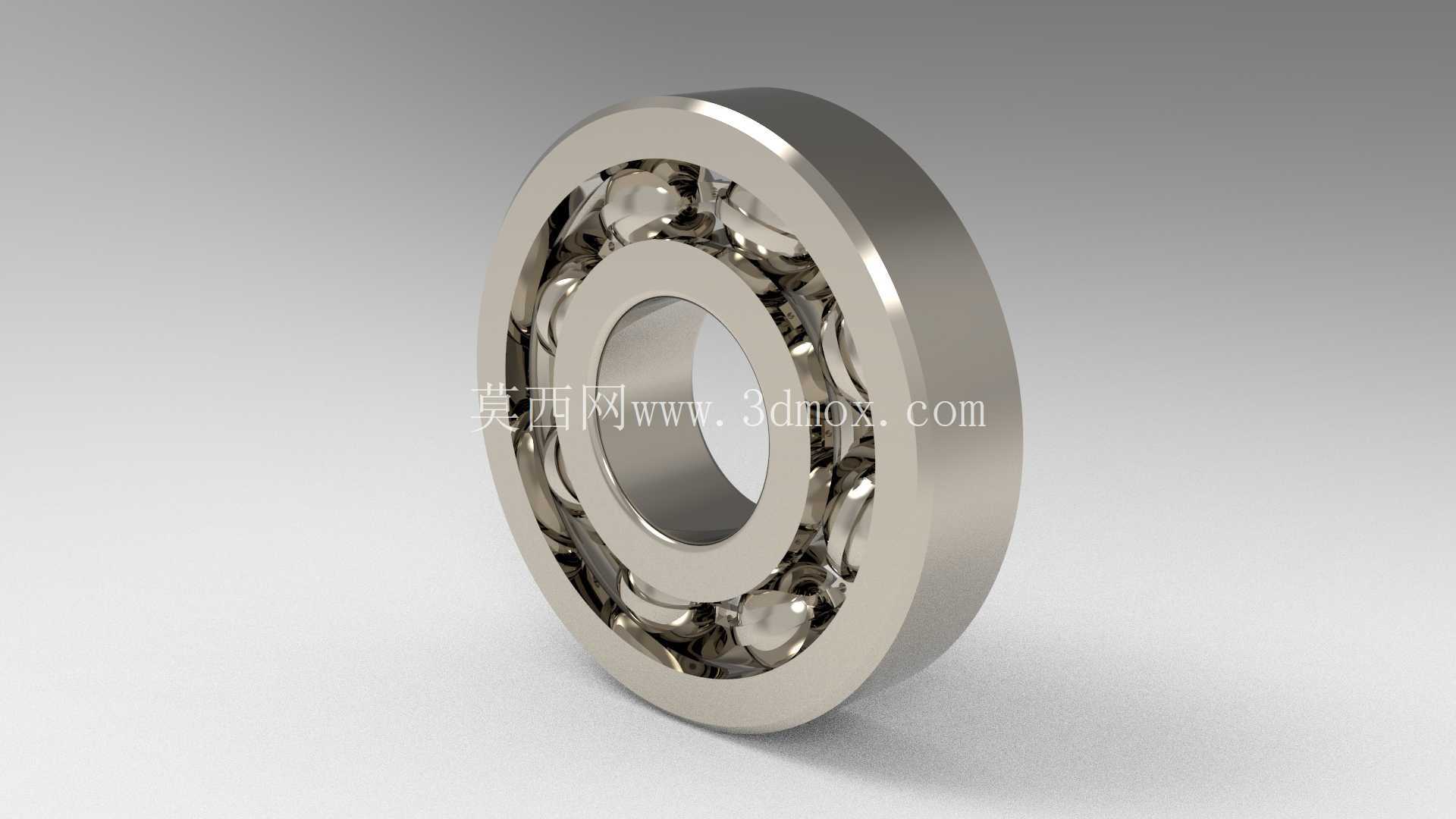

　　从三维建模的细节处理来看，模型还原了轴承各零件的装配关系：内圈、外圈的滚道表面做了对应曲率的曲面处理，滚动体与滚道之间保留了真实工况下的微小工作间隙，保持架的兜孔与滚动体之间也预留了合理的装配间隙，完全符合实际生产中的轴承装配逻辑，可直接用于设备装配的干涉检查、运动仿真演示，也可作为教学演示中机械基础件的结构展示模型，帮助从业者直观理解滚动轴承的内部构造与工作原理。在进行设备整体装配时，这类轴承的安装通常采用热装或压装的方式，热装时需要控制加热温度不超过轴承材料的回火温度，避免轴承套圈出现硬度下降的问题，压装时则需要保证压力直接作用在待压装的套圈端面上，不能通过滚动体传递压力，否则会造成滚道和滚动体的压痕损伤，这些实际安装中的工艺要求，在建模阶段就需要通过尺寸公差、安装位结构的设计来提前适配，避免后期生产装配时出现工艺性问题。
