直接金属激光烧结设备舱体布局结构设计

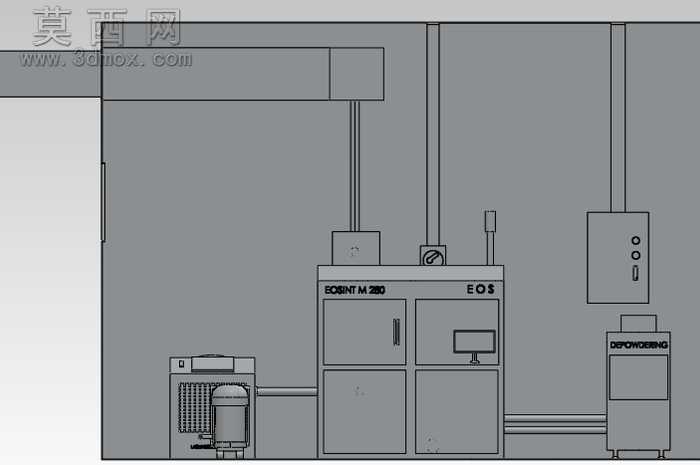

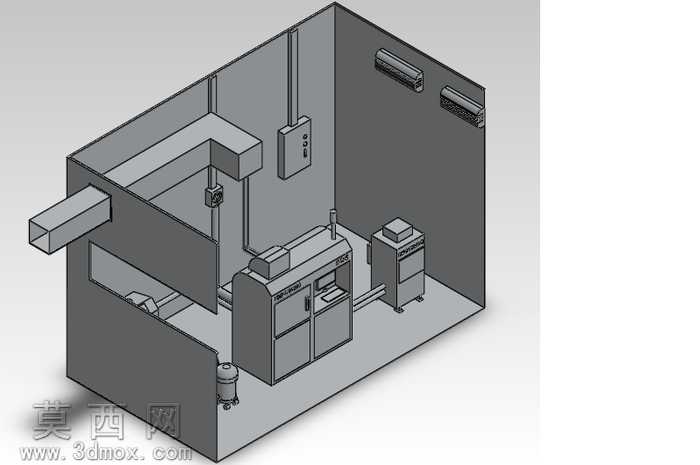

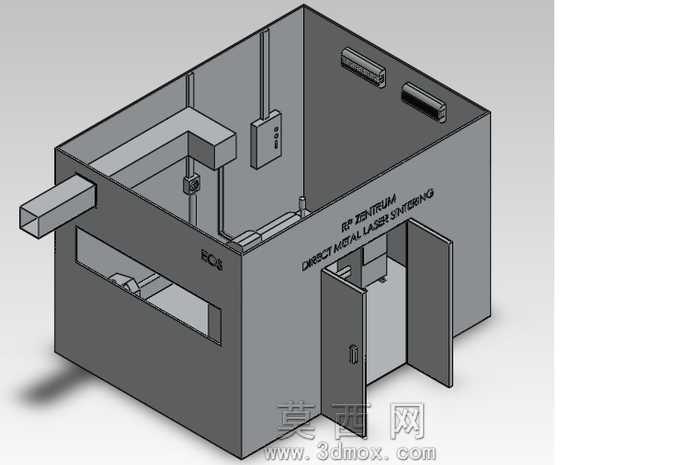

本模型围绕EOSINT280M型直接金属激光烧结设备的安装舱体开展三维布局设计，整体采用封闭式工业舱室的建模思路，在SolidWorks环境下完成全结构的参数化搭建，还原了设备落地安装场景下的完整空间布局。建模过程中首先以1:1的比例确定舱体的整体外轮廓尺寸，采用薄壁实体特征搭建舱室的六面围护结构，对舱门部位做了开合状态的结构还原，通过装配体配合关系实现双开门的可动结构模拟，清晰呈现舱内的设备安装入口空间。针对舱内的核心功能部件，建模时按照实际安装位置依次排布激光烧结主机单元、控制电箱、通风管路、走线槽等附属结构，对墙面挂载的电控箱体做了细节特征刻画，还原了箱体表面的接线端口、操作按钮的结构形态，顶部的通风管道采用扫掠特征完成弯折形态的建模，匹配实际设备的排风走向设计。材质渲染阶段，舱体外围护结构采用哑光工业灰的金属漆面材质，舱门部位做了同色系的深浅区分以突出开合结构的边界，内部挂载的电控箱采用浅灰色工程塑料搭配金属接线端子的材质组合，通风管道采用镀锌金属材质表现，地面采用浅灰色哑光水泥质感材质，通过不同材质的粗糙度、反光度参数调整，区分不同部件的材质属性，让整体模型的视觉层次清晰，能够直观区分舱体结构、功能部件、附属管线的不同属性。结构设计上充分考虑设备安装的操作空间需求，在舱门开启侧预留了足够的人员操作与物料进出空间，墙面部件的挂载位置符合人体工程学的操作高度，管线排布沿舱体边角走线，避免占用核心加工区域的空间，顶部的空调通风单元对应舱内的温控需求做了位置排布，保障金属激光烧结作业过程中的舱内温度稳定。整体建模过程严格遵循工业设备安装布局的设计规范，所有部件的位置、尺寸均参考实际设备的安装参数设定，没有出现结构干涉、空间冲突的问题，通过剖视视角的展示效果，能够清晰呈现舱内所有部件的排布逻辑，可直接用于教学场景下的金属3D打印设备安装布局讲解，帮助学习者直观理解直接金属激光烧结设备的舱室结构组成、部件安装位置与空间布局逻辑，也可作为同类工业设备舱室布局设计的参考模板，为相关增材制造设备的安装场地规划提供可视化的三维参考依据。
