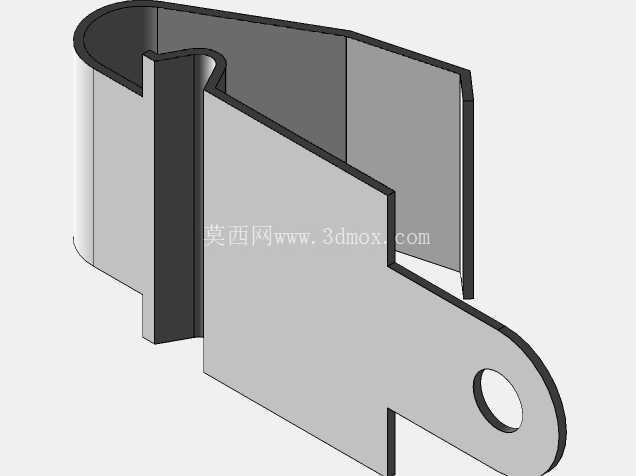

Keystone5209凹槽式电池弹簧触点结构

　　这类弹簧触点属于电池仓内部的核心导电连接件，日常在手持检测仪器、小型工业遥控器、便携传感终端、民用消费类电子的电池仓结构里应用极广，核心作用是在电池装入仓体后，依靠自身弹性形变持续提供稳定的接触压力，避免设备受振动、冲击、跌落影响时出现接触不良、瞬时断电的问题，同时承担电池正负极与设备内部电路之间的电流传导功能。从结构设计逻辑来看，该零件采用单块弹性金属带一体冲压弯折成型，没有额外的铆接、焊接拼接结构，这种设计一方面能减少装配工序，降低批量生产的工艺成本，另一方面能避免拼接位置的接触电阻升高、结构强度不足的问题，长期反复受压后也不容易在拼接位置出现疲劳断裂。

　　零件的主体弯折形成弧形的弹性容置槽，槽体内侧的弧度匹配对应型号电池的端部曲面，当电池压入槽内时，弧形侧壁会向外产生可控的弹性形变，持续向电池端面施加均匀的压紧力，相比平直弹片结构，这种弧形槽的接触面积更大，电流导通时的局部发热更小，同时能适配电池端部的尺寸公差，即使不同厂商生产的同型号电池外径存在小幅偏差，也能保证可靠接触。零件延伸出的带安装孔的固定支臂，是用于和电池仓的塑料基座做装配固定的，安装孔的位置、支臂的弯折角度都经过匹配设计，装配时可以通过螺丝穿过安装孔将触点固定在基座的预埋铜柱上，支臂的平直段和仓体内壁的定位槽贴合，能避免螺丝锁紧时零件发生转动移位，同时支臂的长度经过计算，保证触点安装完成后，弹性槽的中心位置和电池装入后的轴线完全重合，不会出现偏位导致的接触压力不均。在实际选型应用中，这类触点需要匹配对应电池的型号尺寸，适配AA、9V、CR2系列电池的触点，在弹性槽的开口宽度、深度、弧形曲率上都有明确的尺寸边界，开口宽度要略小于对应电池的端部直径，保证压入后有足够的形变余量，槽体深度要覆盖电池端部的接触区域，避免电池倾斜时脱出触点接触范围，同时零件的整体厚度要根据额定导通电流选择，保证大电流放电时不会因为载流面积不足出现过热问题。

　　从建模角度来看，这类冲压件的三维建模需要重点关注弯折位置的圆角处理，所有弯折内角都要匹配冲压工艺的最小折弯半径，避免出现直角弯折导致的应力集中，同时要预留金属板材的回弹量，保证冲压成型后零件的实际尺寸和设计值一致，弹性臂的长度、弯折角度直接决定了触点的初始压力和最大形变量，建模时需要通过运动仿真模拟电池压入的全过程，确认最大形变位置的应力在材料的弹性极限范围内，保证经过上千次电池拆装后，触点的弹性衰减量在允许范围内，不会出现压力不足导致的接触失效。

　　另外，零件表面的镀层处理也是设计时需要考虑的要点，接触区域通常会做镀镍或者镀金处理，降低接触电阻，同时提升抗氧化能力，避免长期在潮湿环境下使用出现接触表面氧化生锈，导致导通性能下降，非接触区域的镀层可以根据成本要求做简化处理，平衡性能和批量生产成本。在电池仓的整体结构设计中，这类弹簧触点通常和对应的固定触点配对使用，分别布置在电池仓的两端，弹簧触点负责提供压紧力，固定触点负责另一端的定位和导电，两者的安装位置同轴度误差需要控制在很小的范围内，否则电池装入后会出现倾斜，导致单侧接触压力不足，建模时需要同步验证电池装入后的间隙、触点的压缩行程，确认电池装入后不会和仓体内壁出现卡滞，取出时也不会因为触点的卡勾结构导致电池难以取出。
