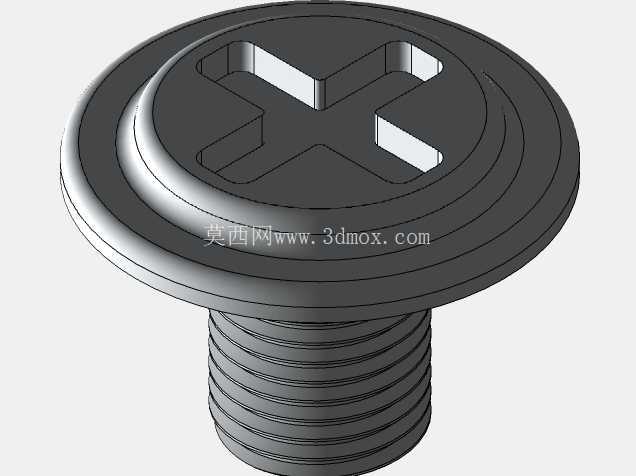

十字槽带法兰面3mm规格紧固螺丝

　　在小型机电设备的装配场景里，这类公称直径3mm的十字槽法兰面螺丝，是电机支架固定环节里十分常用的连接件，很多做小型电源变压器周边结构、微型电机安装座的结构工程师，在做紧固选型时都会优先考虑这类结构的螺丝。从实际使用场景来看，它主要适配厚度在1.5mm到3mm之间的薄型钣金支架，常见于小型电源模块、微型驱动电机的安装工位，不需要额外加装平垫圈，法兰面本身就能起到增大承压面积的作用，避免薄钣金在螺丝锁紧时出现压痕、局部变形甚至开裂的问题，这一点在批量装配的产线上能减少不少零件分拣的工序，不用额外清点垫圈数量，也能避免漏装垫圈导致的装配不良。

　　从设计思路上看，这款螺丝采用十字槽驱动结构，槽深设计适配常规PH00号十字批头，批头咬合深度足够，锁紧过程中不容易出现滑牙、批头脱出的问题，不管是手工电批装配还是自动化锁螺丝机作业都能适配，槽口的边缘做了微小的倒角引导，批头对位时能快速滑入槽位，减少对位调整的时间，适合快节奏的批量装配需求。头部的法兰面和螺杆是一体成型结构，法兰边缘做了圆角过渡，没有尖锐的毛刺棱角，装配后不会刮伤周边的线束或者绝缘垫片，在带电的小型变压器周边使用时，也能减少绝缘层被划破的风险。螺杆部分采用标准公制粗牙螺纹，牙距适配常规3mm规格的螺纹孔，不管是直接在钣金上攻丝，还是配合铜柱、尼龙螺柱使用都能匹配，螺纹的收尾段做了不完整牙的过渡处理，拧入螺纹孔时不会出现卡滞、错牙的问题，锁紧过程中扭矩传递顺畅，能稳定达到预设的锁紧力矩。

　　从安装边界来看，这款螺丝的头部法兰直径比普通盘头螺丝大出约2mm，对应的安装沉孔或者过孔需要预留足够的空间，过孔直径建议设置在3.2mm到3.4mm之间，法兰面的贴合区域要保证平面度在0.1mm以内，避免锁紧后出现螺丝歪斜、法兰面贴合不紧密导致的松动问题。螺杆的有效啮合长度需要根据被连接件的厚度调整，一般来说拧入螺纹孔的深度要达到2倍公称直径也就是6mm以上，才能保证足够的锁紧力，不会在设备运行的振动环境下出现松脱。如果是用在有持续振动的电机支架位置，可以在螺纹段涂抹少量中强度螺纹锁固胶，不需要额外加装防松垫圈，法兰面的压紧力分布均匀，配合锁固胶就能达到很好的防松效果。

　　在实际建模过程中，这类螺丝的细节处理需要注意几个关键点：十字槽的拔模角度要设置在1到2度之间，和实际冷镦成型的工艺一致，不能做成直壁槽，否则和实际生产的零件不匹配；法兰面和头部衔接的圆角要符合五金件的成型工艺，不能出现直角锐边；螺纹部分如果是做装配仿真用，可以简化成装饰螺纹线，如果是做干涉检查，需要准确还原螺纹的大径小径尺寸，避免和周边零件出现干涉误判。很多新手建模时容易忽略法兰面的厚度，把法兰做的过薄，实际生产中法兰厚度不够的话，锁紧时容易出现法兰变形，导致压紧力不足，这款螺丝的法兰厚度设置在0.8mm左右，既能保证足够的结构强度，又不会过度增加头部的整体高度，适配空间紧凑的安装场景。

　　从功能特性上来说，这款螺丝的法兰面自带类似垫圈的作用，在装配空间有限、无法额外放置平垫圈的位置，它的优势十分明显，能在不增加零件数量的前提下，分散螺丝头部对被连接件的压强，尤其是在固定塑料支架、薄环氧板这类强度较低的材质时，不会因为锁紧力集中导致被连接件表面凹陷、破裂。十字槽的驱动形式相比一字槽，能承受更大的锁紧扭矩，而且对中性更好，自动化装配时的良率更高，目前小型消费电子、小型工控模块的装配里，这类十字槽法兰面小规格螺丝的使用占比正在逐年提升，替代了很多传统的盘头螺丝加平垫圈的组合，能有效降低BOM成本，减少装配工序，提升整体装配效率。在做电机支架的结构设计时，选用这款螺丝还要注意安装空间的预留，螺丝头部的高度要和周边的元器件、外壳内壁保持至少0.5mm的安全间隙，避免装配后出现干涉，同时批头的操作空间也要提前预留，保证电批或者手动螺丝刀能垂直对准螺丝槽位，不会因为空间不足导致锁螺丝时批头打滑，刮伤周边零件或者损坏螺丝槽口。
