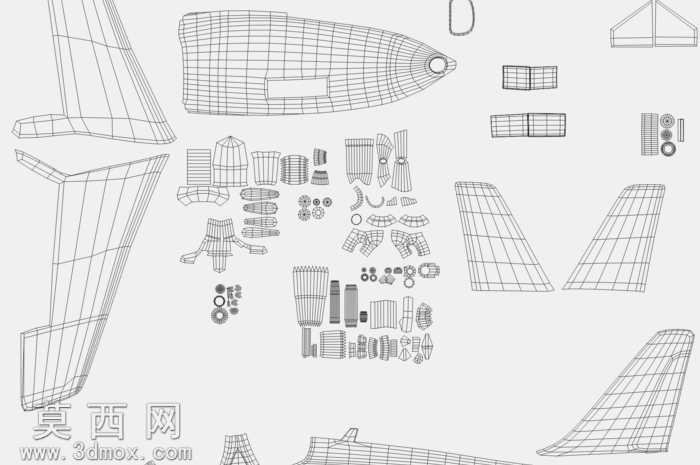

喷气式飞机机身部件拆分三维线框设计

本作品为喷气式飞机的全部件拆分三维线框建模成果，建模过程依托三维设计环境完成，以精准还原喷气式飞机各组成构件的拓扑结构为核心目标。建模初期先梳理喷气式飞机的整体气动外形逻辑，将机身、主翼、尾翼、整流罩、内部支撑构件、连接配件等不同功能模块进行独立拆分规划，确保每个独立构件的轮廓曲线都符合航空气动设计的曲率要求。线框建模阶段采用逐段布线的方式，对机身头部的圆弧过渡区域、机翼的翼型剖面、尾翼的安定面结构都进行了均匀的网格布线，既保证了曲面重构时的平滑度，也清晰呈现了每个零件的边界轮廓与拼接关系。所有拆分的部件都保留了精准的对位参考结构，能够直观展示各零件在整机装配中的对应位置，从机身主体的蒙皮分块，到小型的连接卡扣、翼面支撑肋、整流片等细小构件，都逐一完成了线框结构的搭建，没有遗漏关键结构细节。建模过程中严格遵循喷气式飞机的结构比例，机翼的后掠角度、机身的长径比、尾翼的安装位置都参考真实喷气飞行器的设计参数进行校准，线框网格的疏密分布根据构件的曲面复杂度调整，曲率变化大的头部、翼根区域适当加密布线，平直的蒙皮区域采用规整的四边形网格保证结构清晰度。整个拆分设计既可以作为飞行器结构教学的直观演示素材，也能够为后续的曲面实体化建模、装配模拟、渲染输出提供精准的线框基础，清晰展现了喷气式飞机从整机到零散构件的拆解逻辑，每个独立部件的线框都完整保留了自身的结构特征，方便后续针对单个零件进行材质赋予、结构优化或者3D打印切片处理，也能清晰呈现各部件之间的装配衔接关系，帮助理解喷气式飞机的整体构造逻辑。
