紧凑型卧式车削加工中心整机结构

　　该整机结构围绕中小规格回转件的高效车削需求展开，整体采用卧式紧凑布局，将床身底座、主轴加工区、斜置操作面板、防护外罩与排屑空间整合在同一安装边界内，适合布置在空间受限的精密加工车间、职业院校实训中心、小批量多品种零件生产单元以及设备改造方案论证场景。从实际加工用途看，这类车削中心主要承担轴类、盘套类、短圆柱件、锥面、圆弧面及常见内外螺纹的切削任务，配合卡盘、刀架与进给系统，可完成棒料或单件毛坯的一次装夹加工，减少二次找正带来的同轴度误差。

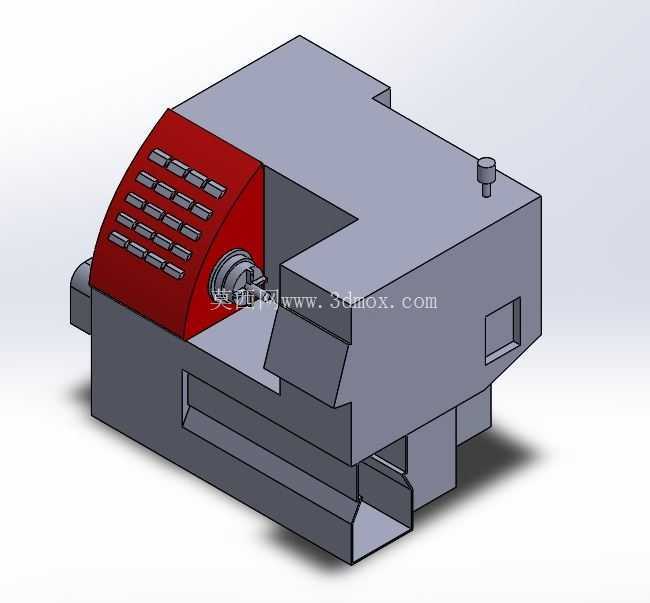

　　建模时先以床身底座作为整机基准，底座下部预留支撑脚与安装接触面，保证设备落到厂房地坪后具备稳定的受力传递路径；底座上方承接主轴箱、导轨区域与防护壳体，切削力通过床身筋板方向向下扩散，避免悬伸结构在重切削时产生明显振动。整机左侧红色斜置区域对应操作与观察面板位置，按键阵列按操作者站立姿态排布，斜面设计既缩短视线与面板的夹角，也让切削区开口与防护门的运动关系更加清晰。主轴端部位于加工区内侧，卡盘回转轴线与床身导轨方向保持平行，工件旋转主运动与刀具纵向、横向进给相互配合，形成车削加工的基本成形运动。

　　外形处理上，外罩采用大面折线包覆，而非简单矩形箱体，目的是在有限占地内把加工飞溅、冷却液流向与维护开口同时约束起来。顶部设置的小凸台可作为状态指示、通气或辅助元件安装位；侧部方形开口对应检修窗口，便于人员接近内部传动、润滑或电气连接部位。下部前侧留出的敞开区域与排屑路径相关，切屑可沿防护斜面汇集后向输送或承接位置移动，减少积屑对导轨面和定位面的污染。

　　安装边界设计需要重点核对整机长宽高投影、地脚接触范围、前门开启空间、上方吊装余量以及后侧管线维护距离。若将该模型放入产线三维布局，不能只按外壳最大轮廓摆放，还应在操作侧预留人员上下料、测量与刀具更换空间，在主轴棒料通过方向预留送料机或长棒料延伸位置，在设备后侧预留电气柜、冷却管、气管和线缆弯折半径。防护外罩与内部运动部件之间需保持安全间隙，尤其刀架换位、拖板快速移动、卡盘夹紧和门体开合时，不能与固定罩壳发生干涉。

　　结构表达上，模型突出了机床方案设计阶段最需要确认的部分：整机比例、人机操作面、加工区开口、床身支撑形态、外罩分段关系和维护口位置。对于后续细化工作，可在此基础上补充主轴箱内部传动、导轨副、丝杠、刀盘、尾座、冷却喷嘴、排屑器、电控柜及吊装孔等细节；也可将外壳拆分为固定防护、滑动门、检修盖板和操作箱，以便开展钣金展开、焊接骨架校核和外观工业设计评审。

　　在选型沟通中，这类紧凑车削中心的价值在于把回转件加工所需的刚性、防护、操作和维护接口集中到较小 footprint 中。工程人员评审时，应把工件最大回转直径、最大加工长度、卡盘外径、刀位数量、排屑方向与车间物流方向结合起来判断，而不是孤立看待外观造型。该三维结构能够直观呈现设备与周边工位的空间关系，为生产线布置、基础安装、防护设计和整机方案汇报提供明确的几何依据。
