光固化树脂桌面级打印机外观结构

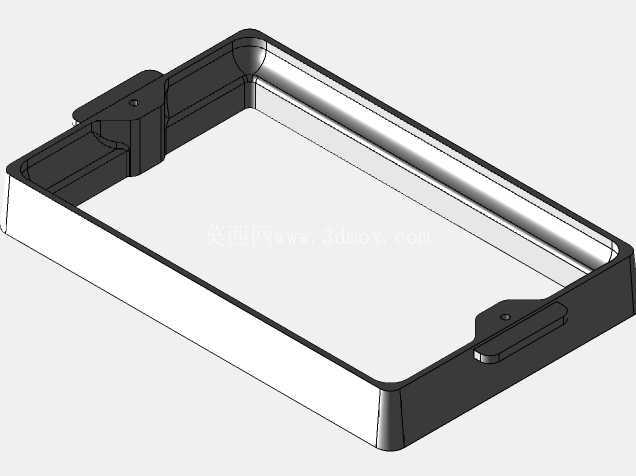

　　这套外观结构围绕桌面级LCD光固化设备的使用边界展开，建模时先从整机占位关系入手，再逐步落实前面板、操作区、料槽投影区和底部承载轮廓。设备面向小尺寸树脂件快速成型场景，常见于手板验证、首饰蜡模、齿科导板、教育实训和小型工作室样件制作，工作时依靠底部LCD屏选择性透光，使构建平台逐层下降并完成紫外固化，外部壳体需要同时承担遮光、防护、操作交互和散热组织的作用。

　　从实际布置看，这类设备通常放置在通风良好的实验台或工作桌上，后侧与侧壁要预留维护和走线空间，前方需保证开盖、取件、加注树脂以及操作触控界面的动作不受遮挡。模型重点还原了正面视觉特征：黑色遮光主体配合两侧红色装饰条，上部集中布置品牌识别区域，中部对应触控交互面板，下部以银灰色斜面收束，并设置醒目的电源按键形态。前罩的折线并非单纯造型处理，它能够在视觉上压缩机身厚度，同时让操作面与站立使用者的视线形成更自然的夹角。

　　结构表达上，外壳分件遵循光固化打印机的装配逻辑。前罩、侧罩、底框和上部遮光区域保持明确的分界，便于后续在工程细化时加入卡扣、螺钉柱、筋位和密封边。树脂打印对环境杂散光较敏感，因此罩体在外观设计中采用大面积深色遮挡，只在必要的显示、通风和检修位置开口。红色侧条既承担品牌识别，也可作为装配对位的视觉基准；底部横向齿状装饰带对应机身下沿的通风与造型过渡，建模时保留了连续阵列关系，方便后期调整开孔密度。

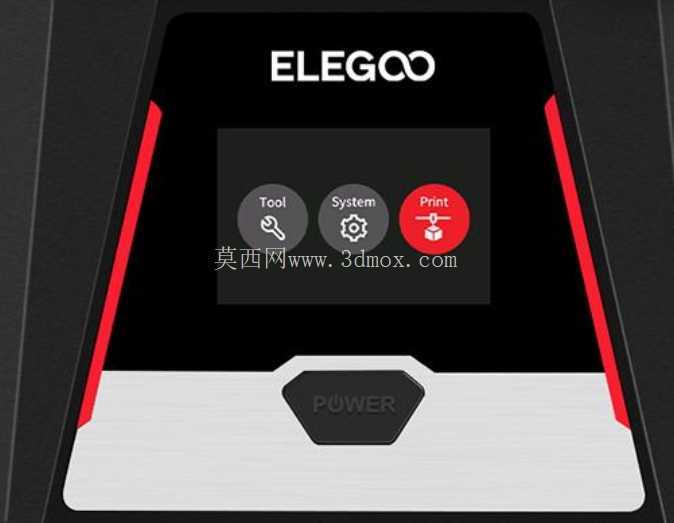

　　操作区的界面符号按照实机使用习惯布置，工具、系统和打印三类入口分别对应维护设置、参数管理与成型任务，圆形按键的层级清晰，红色打印键在深色面板上具有最高辨识度。对三维结构人员而言，这一部分不能只做成平面贴图，需要考虑触控屏安装深度、玻璃或保护膜厚度、面板压合间隙以及前面板拆卸顺序。电源键位于下部斜面中央，按键轮廓与周围壳体形成多边形呼应，位置兼顾坐姿和站姿操作，也避免与上部屏幕区争夺视觉焦点。

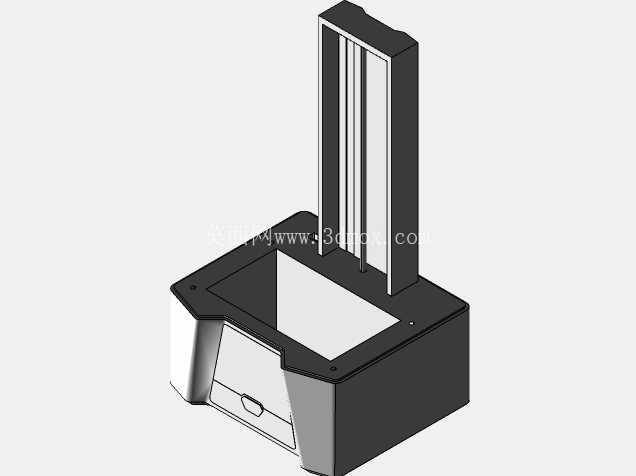

　　外形尺寸推导以桌面设备的人机关系为约束。整机高度需容纳Z轴升降机构、构建平台、树脂槽和LCD光源模块；宽度方向要保证成型幅面两侧留有电气元件与罩壳支撑；深度方向则需平衡底座稳定性、屏幕散热和后部电路板布置。模型在外观上保持接近实机的比例关系，底部宽、上部略收的形态有利于降低重心，减少平台升降过程中的视觉晃动。安装边界方面，台面不仅要承受设备自重，还要考虑树脂槽加注后的载荷、平台回程振动以及周边清洗固化设备的摆放距离。

　　设计思路中还体现了光固化设备的维护需求。前罩需要在遮光与可拆装之间取得平衡，用户完成打印后要取出构建平台，并进行树脂滴落、铲件、清洗和二次固化；机身周围若空间过窄，会明显增加树脂污染和操作失误概率。底部区域应预留水平调节、电源接入和散热气流组织的位置，虽然外观模型未展开内部零件，但外轮廓已经为这些机构提供了包络参考。侧面装饰条与主壳体之间的分模线应顺着拔模方向布置，若后续转入注塑或钣金加工，可减少倒扣并简化表面处理。

　　从建模方法看，先建立机身整体包围盒，再依据屏幕、按键、底座和侧边灯带的视觉比例切分曲面，能够保证外观相似度。前面板的黑色区域采用大面遮光逻辑，红色线条沿侧边纵向延伸，使设备在工作台环境中具有明确方向感。下部银灰色面板通过材质对比减轻黑色机身的厚重感，也让电源按键区域形成独立操作带。各特征之间的过渡圆角、斜面角度和阵列间距都应服务于加工与装配，而不是孤立追求造型尖锐度。

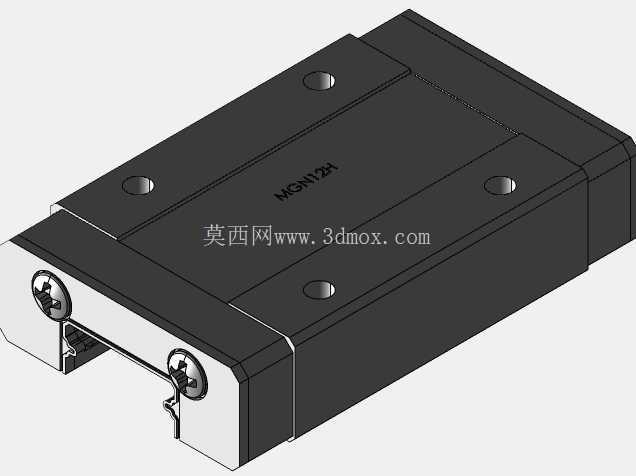

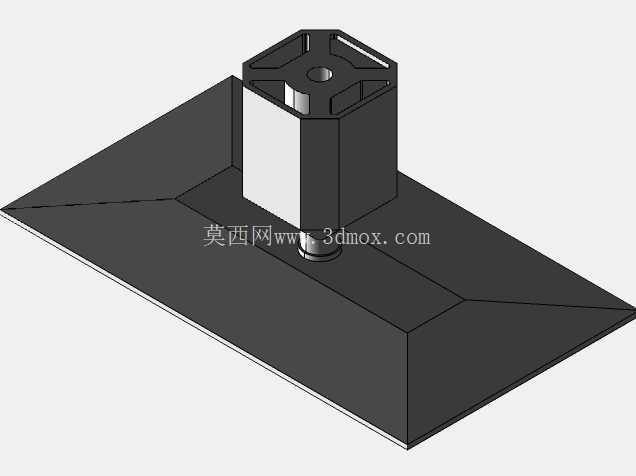

　　在选型和方案沟通中，该结构可用于桌面光固化设备的展示动画、车间布局复核、外观改型参考以及教学演示。使用者能够通过模型直观看出设备正面操作关系、占地轮廓、维护开敞方向和人机交互位置；结构工程师则可在此基础上继续补充内部Z轴模组、光源板、料槽、平台支架、通风道和电气安装板，使外观概念与内部机构形成完整的产品设计闭环。
