带运动仿真的六角螺栓配六角螺母

　　这套螺纹紧固件的三维结构，在做整机布局校核时经常作为最基础的连接单元被调用，很多新手建模时只画出光杆加六方头的外形，忽略螺纹旋合段的真实配合关系，等到装配体里做干涉检查、运动模拟或者出工程图算螺纹有效啮合长度时，就会出现穿模、运动卡死、啮合长度标注错误的问题。这套结构特意把螺母的旋转进给运动逻辑做进了装配关系里，不是单纯把两个零件摆放在一起，而是按照螺纹导程约束了螺母周向转动和轴向进给的联动关系，转动螺母时它会沿着螺栓轴线按照螺距规律平稳行进，完全还原实际装配时拧螺母的运动状态，用来给初学者演示螺纹连接的装配原理、做工装夹具的夹紧动作仿真都非常直观。

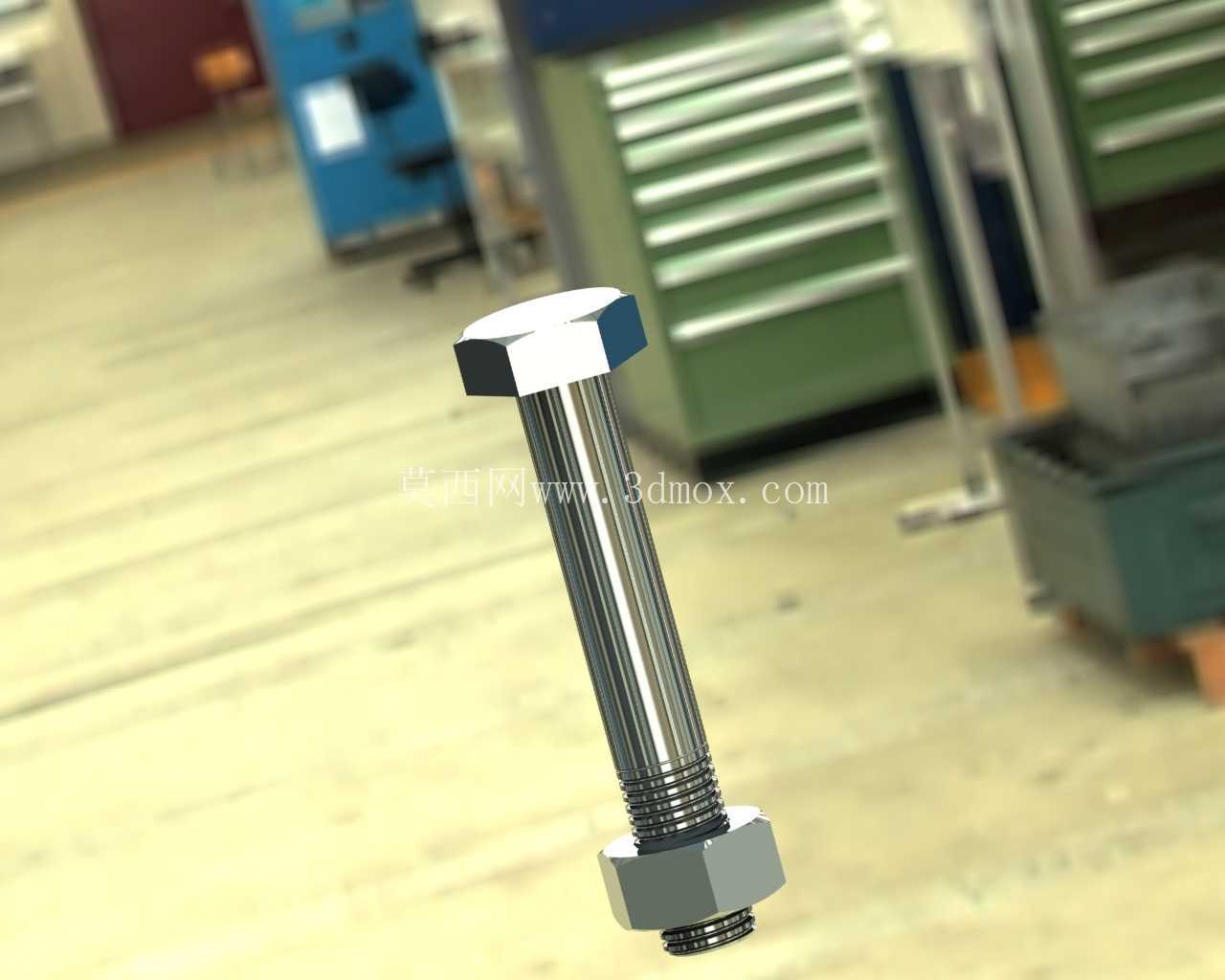

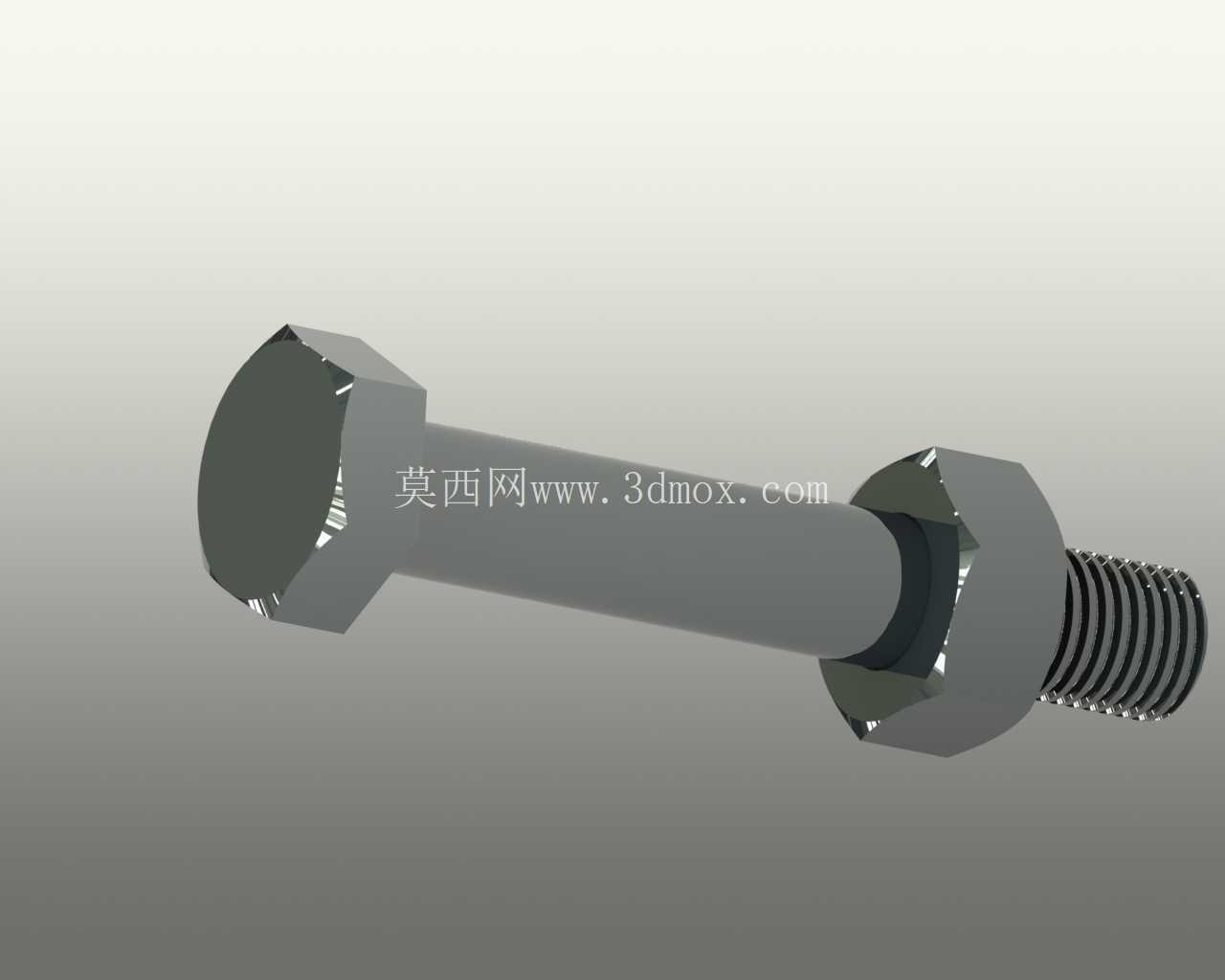

　　从结构细节来看，螺栓采用最通用的外六角头部设计，六方头的对边尺寸、头部厚度都遵循常规公制紧固件的比例关系，杆部一端是完整的外螺纹段，螺纹牙型采用标准三角牙型，牙顶、牙底的过渡圆角都做了还原，没有出现尖锐棱边导致应力集中的不合理结构；光杆段的直径和螺纹大径保持合理的尺寸差，方便装配时穿过被连接件的光孔，螺杆末端做了小幅倒角，既方便穿入安装孔，也能在拧螺母时起到导向作用，避免螺纹首牙磕碰损坏。配套的六角螺母内孔加工完整内螺纹，和螺栓外螺纹的牙型、螺距完全匹配，螺母两端面都做了倒角，去除锐边的同时也引导螺纹顺利旋入，六方外形和螺栓头部的对边尺寸适配同规格扳手，现场装配时不需要更换多种工具。实际工程场景里，这类螺栓螺母组合几乎覆盖所有制造领域：普通设备的机架拼接时，用来锁紧型钢支架的拼接法兰；工装夹具设计里，作为快速夹紧机构的施压元件，通过旋转螺母带动压板压紧待加工工件；汽车底盘、工程机械的结构件连接中，同规格的高强度螺栓螺母承担载荷传递，设计时需要预留足够的扳手空间，保证六方头周围有足够的活动余量让套筒或者开口扳手顺利卡入，不会和周边零件发生干涉。

　　建模时的安装边界也完全按照实际装配要求设定：螺栓穿入方向通常从下往上或者从操作侧往内侧穿，螺杆伸出螺母端面的长度控制在2到3个螺距，既保证所有螺纹牙都充分啮合承载，又不会因为伸出过长浪费空间、剐蹭周边管线；被连接件的通孔直径比螺杆大径留出0.5到1毫米的间隙，补偿加工时的孔位误差，方便现场装配对位。做运动仿真的时候，这套约束关系可以直接复用：给螺母添加旋转驱动，系统会自动根据螺纹导程换算出对应的轴向移动速度，不需要额外添加复杂的路径约束，就能模拟出拧紧过程中螺母逐渐压紧被连接件的整个动作，甚至可以配合扭矩参数模拟预紧力加载后的状态，用来验证夹紧机构的行程是否足够、拧紧过程中螺母会不会和相邻零件发生碰撞。

　　很多设备设计人员在做布局阶段，往往会忽略紧固件的占位空间，等到后期拆零件的时候才发现扳手伸不进去、螺栓长度不够穿过叠层零件，这套完整的带装配关系的紧固件模型，可以直接调入装配体中做空间校核，六方头的外接圆尺寸、螺母旋转时的运动包络都能直观显示，提前排查操作空间不足的问题。螺纹段的长度设计也贴合实际使用逻辑：螺纹段长度保证螺母在整个夹紧行程范围内都能和螺杆保持有效啮合，不会出现螺母旋到行程末端时脱开螺纹的情况，光杆段对应被连接件的光孔部分，避免螺纹直接和光孔接触刮伤牙型，装配时也能减少旋合圈数，提升装配效率。
