卡通猫咪造型轮式机器人创意设计

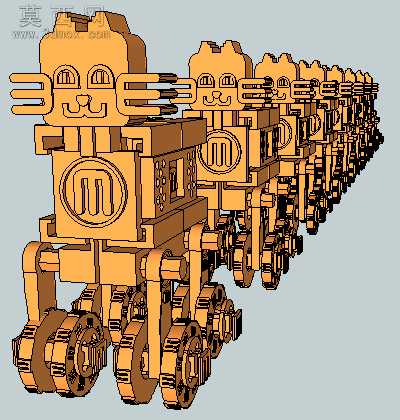

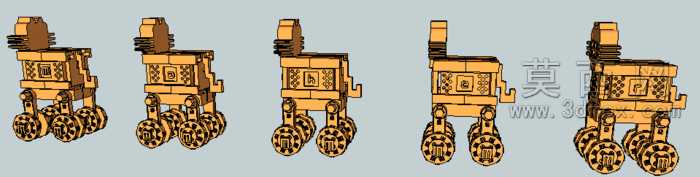

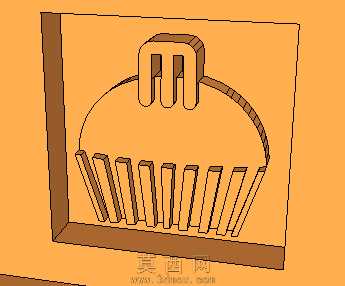

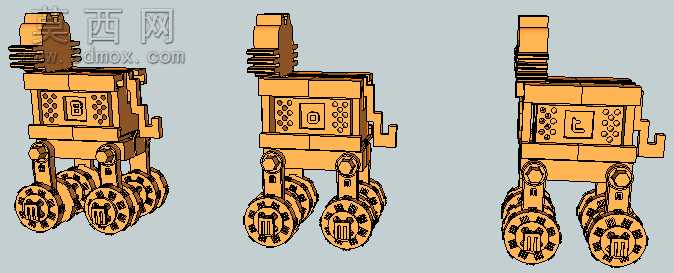

本作品是一款以卡通猫咪为核心造型的轮式创意机器人设计，整体采用阵列化排布的视觉呈现，凸显模块化设计的可复制性与组合趣味性。建模阶段以SketchUp为核心工具搭建整体框架，先完成单台猫咪机器人的基础结构搭建：头部提取卡通猫咪的面部特征，将圆形眼睛、三瓣嘴、胡须造型做几何化简化处理，用规整的多边形块面还原软萌的视觉特质，同时保证所有结构均为可3D打印的实体结构，无悬空破面问题。躯干部分做方正化处理，正面预留圆形标识区域，侧面排布规整的按键状凹凸结构，既还原卡通机器人的机械质感，也为后续自定义面板替换预留安装位。行走结构采用多组轮组搭配连杆式机械腿的设计，每侧腿部由多段铰接结构组成，轮组做轮毂细节刻画，兼顾静态展示的精致度与动态行走的结构可行性。材质设计上统一采用暖棕色调的仿木质PLA打印材质预设，渲染阶段调整哑光质感参数，弱化反光强化实体厚重感，通过阵列复制功能生成多台机器人纵向排布的透视效果，近大远小的透视关系强化视觉纵深感，让整组作品呈现出类似小火车队列的趣味观感。设计过程中兼顾了创客制作的实用性，所有侧板均设计为可替换结构，用户可自行打印定制图案面板替换原有猫咪面板，也可通过调整轮组与腿部的连接参数适配不同尺寸的舵机与动力组件，原本设计构想为以大尺寸猫咪机器人作为火车头牵引后续队列，因制作周期限制调整为同尺寸阵列方案，最终成品既保留了卡通IP的亲和力，也具备创客改装的拓展空间，整体结构无复杂装配关系，所有零件均可通过桌面级FDM3D打印机制作，适合作为青少年机器人竞赛的创意展示项目，也可作为模块化机器人教学的演示案例，帮助学习者理解铰接结构、轮组传动与模块化设计的核心逻辑。
