雅马哈XJ600摩托车定制排气歧管

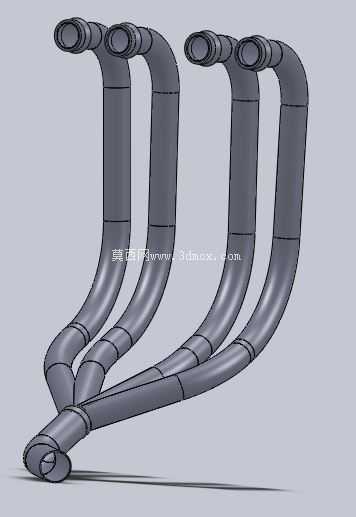

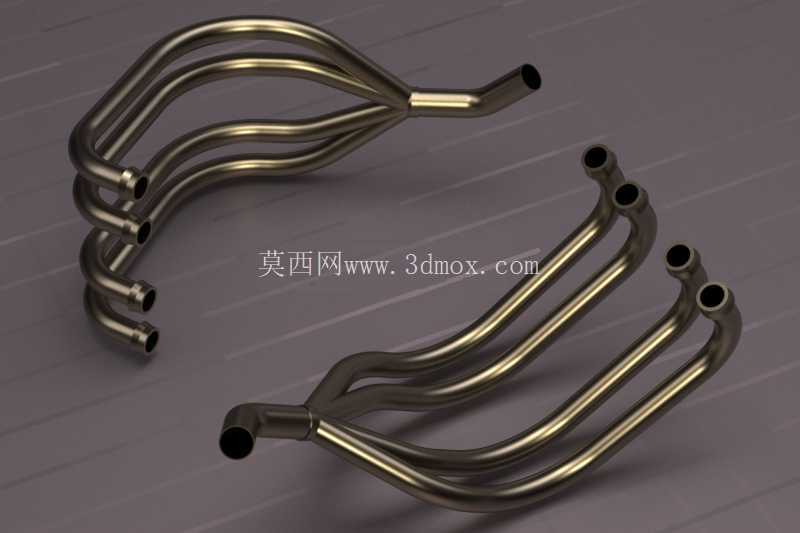

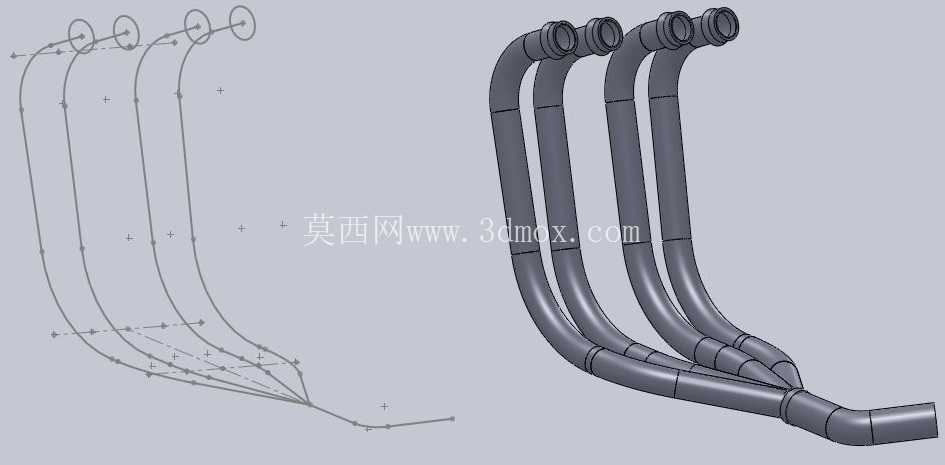

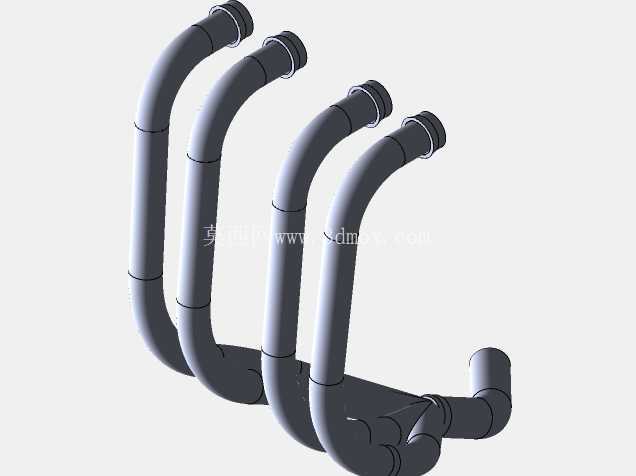

　　这套四出弯管结构针对直列四缸摩托车的排气前段开发，服务于老款街车的整段排气改装与原厂件复刻场景。在整车布局里，它承担把四个气缸燃烧后的高温废气分别导出、再汇入单根尾段管路的作用，直接影响排气背压、各缸排气干涉程度以及发动机中低转速的扭矩输出特性。建模时完全参照原车歧管的空间走向还原，没有随意改动弯管曲率与管口相对位置，保证改装件装车后不会和车架主梁、发动机缸体散热鳍片、侧盖以及前挡泥板发生运动干涉。

　　从结构细节来看，四根进气端管口分别对应气缸盖的四个排气出口，管口端面预留了和缸盖排气法兰贴合的密封平面，安装时可配合原厂密封垫片与固定螺柱完成锁紧，端面平面度控制在贴合后无局部翘曲的范围内，避免高温废气从接合面泄漏。四根支管按照气缸点火顺序排布弯曲路径，长度经过匹配设计，让各缸排出的废气脉冲在汇入总管前形成合理的气流间隔，减少相邻气缸排气时的气流抢道问题，这也是四缸车型排气歧管和单缸、双缸结构最核心的设计差异。

　　管路整体采用连续光滑的弯管形态，所有弯折段都采用大曲率圆弧过渡，没有出现直角急弯或者截面突变的结构。这种设计一方面能降低废气在管内的流动阻力，让排气脉冲更顺畅地向尾段传递；另一方面也避免了弯折处出现应力集中，在发动机长期高频振动、管路反复经历冷热交替的工况下，减少弯管位置出现疲劳开裂的风险。管路外壁的等径薄壁形态也和实际不锈钢改装排气管的加工工艺对应，后续可直接基于该三维模型展开弯管工序编程、焊接夹具设计以及管口法兰的配套加工。

　　安装边界方面，四个进气法兰口的中心距完全匹配XJ600缸盖排气侧的螺柱孔位，不需要对缸体安装孔进行二次扩孔或者移位改装。管路向外延伸的弯曲轨迹避开了发动机右侧的启动电机、左侧的化油器总成以及车架下方的机油滤清器位置，整车满载悬挂压缩、发动机运转产生小幅位移时，管壁和周边零部件始终保留足够的安全间隙。出气端的单管口朝向车尾方向，管径和常见的市售改装尾段进气口匹配，可直接对接卡箍或者焊接法兰完成整段排气的组装。

　　在实际改装作业中，这套歧管既可以替换锈蚀变形的原厂铸铁排气前段，也能作为定制全段不锈钢排气的前段设计基准。建模过程中还原了支管之间的分层避让关系，四根管路在有限的车身侧面空间内交错排布却互不接触，避免车辆运行时不同管路因振动频率不同产生相互摩擦、磨穿管壁的问题。对于摩托车改装从业者来说，该三维结构可以直接用于校核装车空间、模拟排气管路的隔热板安装位置，也能作为弯管下料长度计算、焊接组对工装设计的参考依据，省去手工测绘原车管路的反复测量步骤，降低定制排气件的试制出错概率。
