不规则曲面滚花防滑结构设计方案

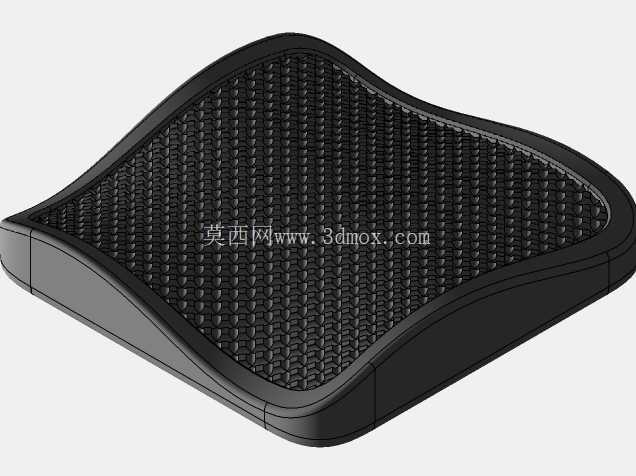

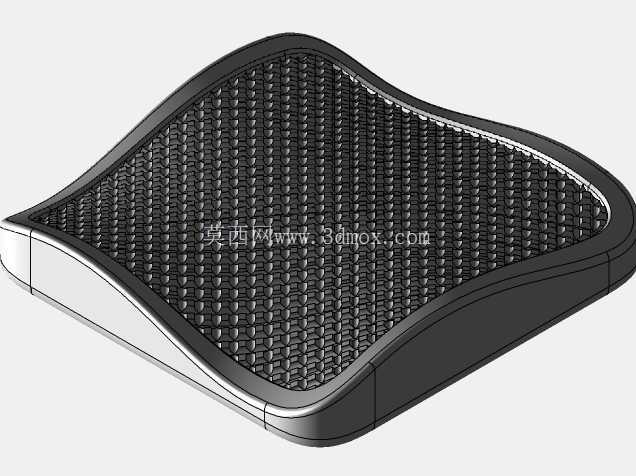

　　这类不规则曲面滚花结构，在工业场景中常应用于需要手动握持操作的设备操作件、防滑支撑垫、工装夹具接触面等位置，区别于常规圆柱面、平面滚花，异形曲面的滚花加工与建模一直是结构设计中的难点，常规的平面阵列、圆周阵列方式无法适配曲率连续变化的自由曲面，很容易出现纹理拉伸、网格变形、特征断裂的问题，无法满足实际生产的防滑触感要求与外观一致性要求。从实际功能角度出发，滚花结构的核心作用是增大接触表面的摩擦系数，当操作人员徒手接触部件表面时，均匀分布的凹凸网格可以打破接触面的光滑平面状态，避免手部出汗、沾附油污时出现打滑脱手的风险，同时规整的纹理也能提升部件的外观质感，在部分设备的外露操作件上，这类滚花结构还能起到隐藏表面划痕、提升部件耐磨寿命的作用，日常使用中产生的细微磨损会被纹理结构掩盖，不会像光滑表面一样出现明显的划痕影响观感。

　　在设计思路上，这类异形曲面滚花不能直接沿用平面滚花的投影切割逻辑，首先需要提取目标曲面的等距偏移面，保证滚花凹凸特征的高度在整个曲面上保持一致，不会因为曲面曲率变化出现局部特征过深或者过浅的问题，偏移距离需要根据实际使用场景调整，作为握持操作件时特征高度通常控制在0.3-0.8mm区间，过高的特征会导致握持硌手，过低则无法起到足够的防滑效果。完成偏移面构建后，需要在曲面的法向方向建立分割线，将连续的自由曲面分割为均匀的网格单元，分割过程中需要不断调整网格的投影方向，保证每个网格单元的边线都与曲面法向垂直，避免出现网格侧壁倾斜导致的脱模困难问题，对于注塑类零件，还需要在网格特征的根部添加0.1-0.2mm的圆角，避免应力集中导致的特征断裂，同时优化注塑过程中的材料流动状态，减少缺胶、披锋的产生。从安装边界来看，这类滚花结构通常作为部件的表面特征集成在主体零件上，不需要额外的装配工序，设计时需要注意滚花区域的边缘与零件安装面、配合面保留至少2mm的光面过渡区，避免滚花特征延伸到配合位置导致装配间隙不均、密封失效的问题，边缘过渡位置需要做特征高度的渐变处理，从滚花区域的全高逐渐平滑过渡到光面区域，避免出现突兀的台阶导致积灰、清洁困难的问题。

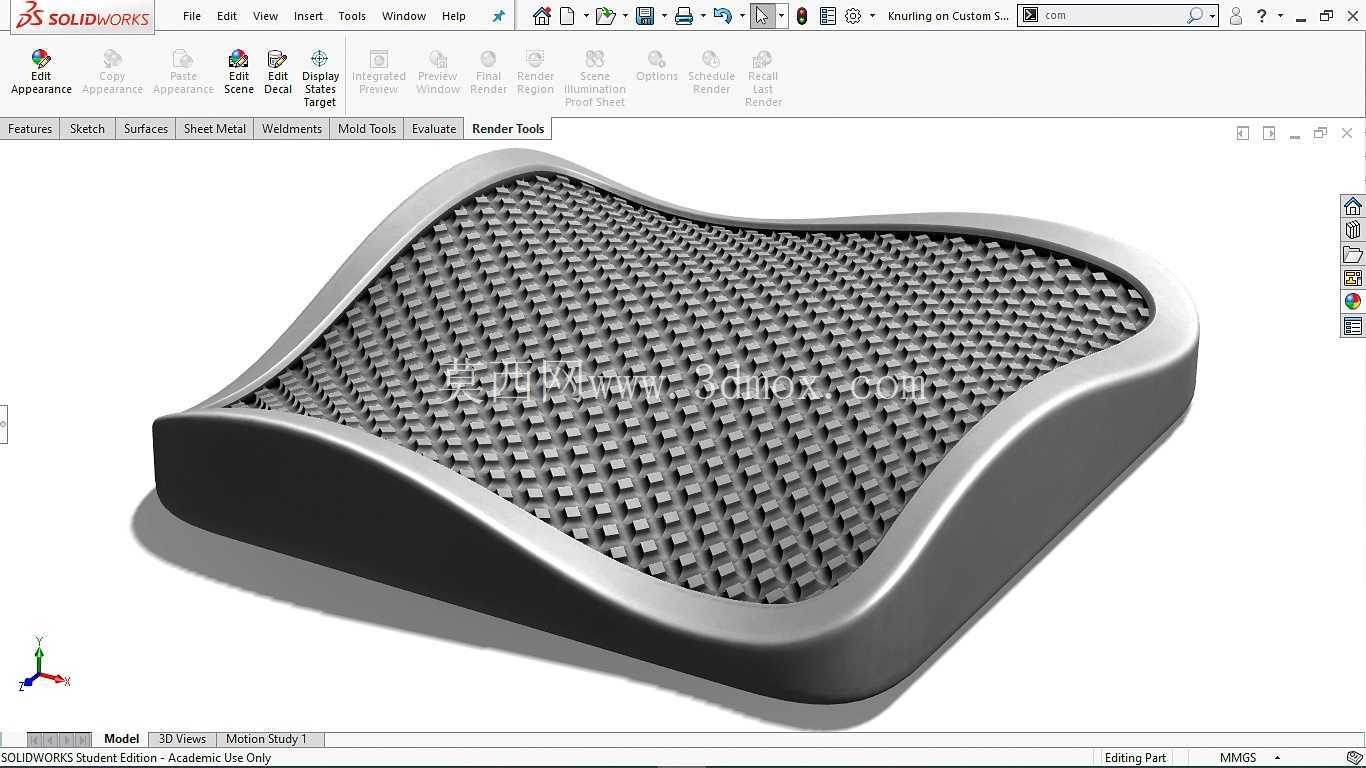

　　在实际建模过程中，扫描凸台是实现这类曲面滚花的核心命令，区别于常规的拉伸凸台，扫描凸台可以沿着曲面的法向路径生成特征，保证每个滚花单元的形状在整个曲面上保持一致，不会因为曲面曲率变化出现特征变形，建模时首先需要绘制单个滚花单元的截面轮廓，通常采用等腰梯形或者半圆形截面，梯形截面的脱模斜度设置为3-5度，适配注塑、压铸类生产工艺的脱模要求，之后沿着预先分割好的网格路径进行扫描，生成单个特征后再通过曲面阵列的方式完成整个区域的特征排布，阵列过程中需要随时检查特征与曲面的结合情况，对于曲面曲率变化较大的边角位置，需要单独调整特征的位置与角度，避免出现特征重叠、曲面破面的问题。

　　完成主体滚花特征后，还需要对整个零件的边角进行圆角处理，滚花区域的外边缘圆角需要大于特征高度，避免尖锐边角划伤操作人员，底座部分的圆角则需要根据安装空间调整，保证零件可以顺利嵌入对应的安装位，不会与周边结构产生干涉。这类滚花结构的实际使用场景覆盖了多个工业领域，在手动操作的阀门手柄、设备调节旋钮、工装夹具的握持位、防滑脚踏板表面都有广泛应用，相比于粘贴防滑胶垫的方案，一体化成型的滚花结构不存在胶层老化脱落的问题，使用寿命与零件主体一致，在油污、潮湿的工业环境下可靠性更高，同时金属材质的滚花表面还可以耐受更高的温度，不会像橡胶防滑垫一样出现高温软化、低温脆化的问题。在设计验证阶段，需要重点检查滚花特征的最小壁厚，对于金属切削加工的零件，滚花特征的根部厚度不能小于0.5mm，避免加工过程中出现崩刀的问题，对于注塑零件则需要检查整个特征区域的壁厚均匀性，避免局部壁厚过厚导致的缩痕问题，影响表面外观质量。
