多缸动力曲轴活塞连杆总成结构

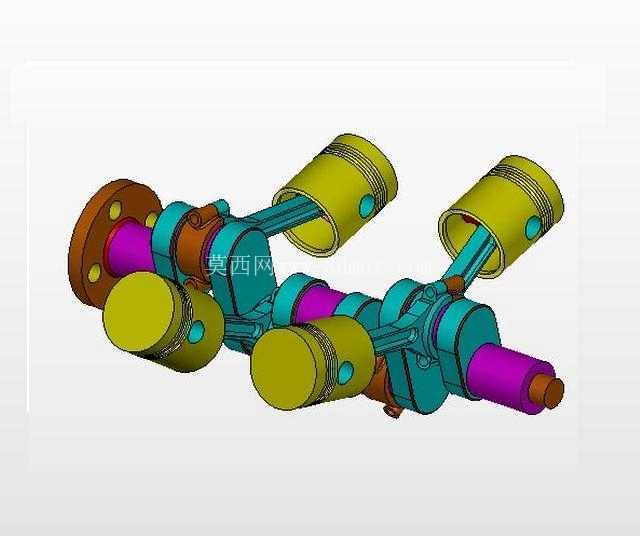

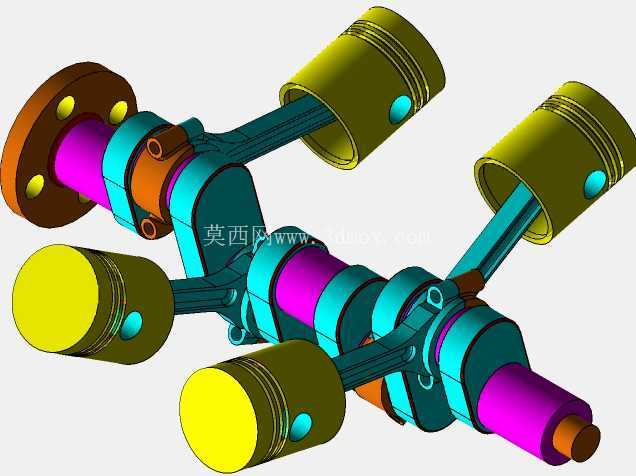

　　这套曲柄连杆总成面向往复式动力设备的核心运动转换需求，建模时完整还原了曲轴、活塞、连杆、轴瓦配合段、输出法兰等全部运动关联部件，可直接用于动力总成的结构干涉校验、运动轨迹模拟与装配工艺演示。在车用动力、小型内燃机组、试验台动力单元等场景中，该类部件承担着将活塞沿气缸轴线的直线往复运动，转化为曲轴绕主轴颈中心旋转运动的核心功能，整套机构的配合精度直接决定动力输出的平顺性与运行寿命。

　　从实际功能逻辑来看，燃烧做功产生的推力作用在活塞顶面，经活塞销传递至连杆小头，连杆通过绕活塞销的小幅摆动，将直线推力分解为沿连杆轴线的传动力，最终作用在曲轴曲柄销上，驱动曲轴绕主轴颈回转；曲轴两端的法兰结构分别用于对接动力输出端与正时、飞轮等附属部件，轴颈位置预留的轴瓦装配段可匹配滑动轴承支撑方案，活塞环槽区域也按实际装配逻辑预留了气环、油环的安装空间。

　　结构设计层面，建模过程中优先保证了各运动副的相对位置精度：主轴颈与各曲柄销的平行度、连杆大小头孔的中心距、活塞销孔与活塞轴线的垂直度都按照实际装配公差逻辑做了约束，四组活塞连杆组件按曲轴的发火相位角错开布置，可直观展示不同冲程下活塞的位置差，避免运动过程中连杆与曲轴曲柄、气缸壁发生干涉。曲轴的曲柄臂做了适配配重的结构延伸，可在后续优化中匹配平衡块，抵消活塞连杆往复运动产生的一阶、二阶惯性力，降低整机运行振动。

　　外形与安装边界方面，整套总成的轴向长度以曲轴两端法兰的外端面为极限边界，径向轮廓由活塞运动到下止点时的最外圆、曲柄臂旋转扫掠的最大半径共同确定，安装时主轴颈的支撑轴承座孔需保持同轴，气缸体的缸孔轴线需与对应曲柄销的回转平面重合，连杆大头的剖分结构预留了装配间隙，可在曲轴装入机体后再完成连杆盖的锁止固定。模型中各部件的配色区分了不同材质与装配组别，方便结构设计人员快速拆解运动传递路径，也可作为教学演示中曲柄连杆机构工作原理的直观载体，在做变型设计时，可通过调整曲柄销偏心距改变活塞行程，匹配不同排量的动力单元需求。
