电源变压器安装固定折弯钣金支架

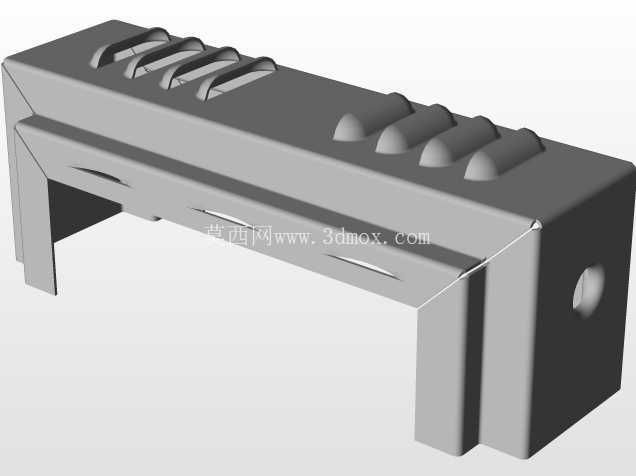

　　这套钣金折弯构件主要面向小型工频电源变压器在机箱、电控柜、教学实训台以及小功率工业电源模块内的装配固定场景，属于典型的薄板冲压折弯成型安装件。零件整体采用薄金属板经下料、冲孔、多道折弯工序加工而成，结构上同时兼顾变压器本体的夹持限位和整机底板的螺接固定两大功能，在小功率电源设备里承担着隔离振动、约束器件位移、保证电气装配间隙的作用。

　　从实际装配逻辑来看，构件中段的连续U形折弯区域形成半包式夹持通道，折弯后的两侧立壁可以贴合变压器铁芯或骨架的外轮廓，限制变压器在水平方向的窜动；顶部的折边进一步压合在变压器上端面附近，避免设备运输、整机振动过程中器件出现向上脱出的风险。两端向外延展的平板支脚则作为安装基准面，支脚上预制的圆形通孔对应机箱底板或安装梁上的螺柱位置，装配时直接穿入螺钉锁紧即可，不需要额外制作复杂的定位工装，非常适配小批量电控设备的快速组装。

　　结构设计阶段首先要处理的是折弯工艺与装配空间的匹配问题。薄板折弯时每一道弯都会带来材料的拉伸与中性层偏移，建模过程中需要按所选板厚预留合理的折弯内R角和折弯扣除量，避免展开后下料尺寸偏差，导致成型件夹持宽度过紧无法装入变压器，或间隙过大失去限位作用。中段连续多道折弯的排布并非单纯做造型，而是通过弯折形成类似箱型的局部截面，在薄板厚度有限的情况下大幅提升支架的竖向抗弯刚度，让较薄的板材也能承受变压器自重以及运行时的轻微振动，减少支架长期受力后出现的板面翘曲。

　　两端安装支脚采用不对称的延展形态，是为了适配机箱内部已有元器件的排布边界：当变压器周边布置有接线端子、整流桥或滤波电容时，支脚的外伸轮廓可以避让相邻器件的安装空间，孔位也能落在底板强度更好的钣金区域，避免螺钉锁附时出现底板局部变形。支脚上的安装孔采用圆孔设计，加工时通过冲孔工序一次成型，孔边到板边缘保留足够的安全距离，防止锁紧螺钉时孔位处发生撕裂。

　　建模时需要同步核对变压器的外形包络与支架内腔尺寸：夹持段的内宽要略大于变压器对应部位的实测宽度，保留方便装配的导入间隙，同时间隙不能过大，否则器件在壳体内仍会晃动；折弯立壁的高度需要覆盖变压器铁芯的主要受力段，保证夹持力作用在器件刚性较好的区域，而不是压在塑料骨架的薄弱位置。顶部压边的弯折长度也要控制，既要起到上限位作用，又不能干涉变压器绕组引出线、接线端子的走线空间。

　　从安装边界角度看，这类支架装入整机后，下方支脚完全贴合安装基准面，中段抬升的折弯区域让变压器底部与机箱底板之间形成一定空隙，既可以减少铁芯振动直接传递到底板形成共振噪音，也能为变压器底部的散热、引线穿行预留空间。整体构件没有复杂的曲面特征，所有成型特征都围绕普通冲压折弯工艺设计，不需要专用锻模或切削加工，模具成本低，成型后尺寸一致性好，适合电源设备的批量配套生产。在实训设计场景中，这类零件也能完整呈现薄板类零件从实体建模、折弯展开到工艺校核的典型流程，帮助结构设计者理解钣金件刚度提升、装配避让、安装定位之间的工程权衡。
