仿生曲面叶片离心式散热风扇三维设计

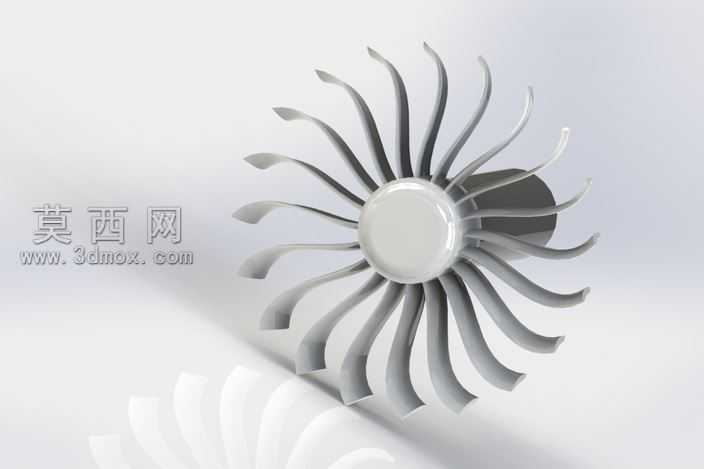

本作品为离心式散热风扇三维建模设计，整体采用仿生流体力学优化思路完成结构搭建，建模阶段以SolidWorks为核心工具，先通过草图绘制确定轮毂基准面，以中心轴为阵列原点完成单叶片的轮廓放样，单叶片采用变曲率曲面造型，从轮毂连接处到叶尖位置逐步调整扭转角度与厚度参数，叶根处做圆角过渡处理避免应力集中，叶片整体采用后掠式流线型设计，可有效降低运转时的气流紊流与风噪。建模过程中对轮毂与电机安装位做了同轴度约束，后端的电机容纳腔预留了标准的轴孔与卡扣定位结构，可适配常规直流散热电机的安装尺寸，所有配合面均做了公差预留设计，满足后续开模生产的尺寸精度要求。材质渲染阶段，叶片部分采用哑光半透硬质工程塑料材质，调整材质的漫反射与粗糙度参数还原PC材质的细腻质感，轮毂中心盖采用高光ABS材质，添加轻微的环境反射效果凸显表面光洁度，背景采用浅灰渐变影棚环境，添加柔和的面光源与阴影效果，多角度展示叶片的曲面弧度与整体结构细节。结构设计上重点优化了叶片的数量与排布角度，二十余片等距阵列的曲面叶片可在较低转速下实现更大的风压输出，叶片边缘做了薄化处理，既减轻整体叶轮重量，又能切割气流减少运转阻力，轮毂与叶片的连接位置做了加厚加强筋设计，提升高速运转时的结构强度，避免长时间使用出现叶片形变断裂的问题。整体模型完成了全参数化建模，所有特征尺寸均可编辑调整，可根据不同的散热需求修改叶片角度、轮毂直径、叶片数量等参数，适配电脑散热、电器通风、工业设备风冷等多种使用场景，模型结构完整无破面，可直接用于渲染展示、结构验证、3D打印或开模生产参考。
