30mm规格1000mm长度工业直线导轨

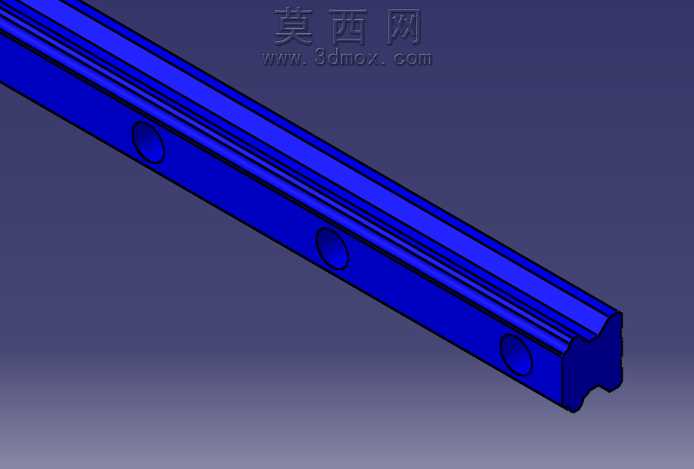

本作品为标准规格工业直线导轨三维建模成果，建模过程严格遵循线性导轨的通用设计规范，以30mm截面宽度、1000mm总长度为核心尺寸基准开展全参数化建模。建模阶段首先绘制导轨的截面轮廓草图，精准还原导轨两侧用于滑块导向的V型滚道结构、顶部基准平面的平面度要求，以及侧面安装定位的基准边特征，通过拉伸特征生成导轨的基础实体，再对导轨上的安装沉孔进行阵列排布，确保孔位间距符合通用安装标准，沉孔深度与直径匹配常用内六角安装螺栓的尺寸要求，所有孔位与导轨基准边的形位公差在建模中通过几何约束完成定义，保证安装面与导向面的平行度、孔位的同轴度符合实际加工要求。材质渲染阶段选用工业常用的轴承钢材质表现，赋予模型深蓝色的工业氧化处理外观质感，还原金属材质的细微磨砂纹理，对导轨的棱边添加符合实际加工的微小倒角，避免模型出现不符合生产实际的尖锐棱角，同时对滚道接触面做高亮处理，突出导向工作面的精度特征。结构设计上，该导轨采用一体化挤压成型的型材类结构，整体无拼接焊缝，保证导轨的直线度与结构刚性，沿长度方向等距分布的安装沉孔可实现导轨在设备安装基座上的多点固定，有效降低长导轨安装后的形变，两侧对称的滚道结构可配套对应规格的直线滑块，实现低摩擦的直线往复运动导向，可广泛应用于自动化输送设备、数控机床、精密检测平台等需要直线运动导向的机械结构中。建模过程中对导轨的所有特征做全参数化关联，后续可根据实际使用需求快速调整导轨长度、截面尺寸、孔位间距等参数，适配不同的设备安装场景，模型同时兼容多款主流三维设计软件的格式，可直接导入装配体中完成设备整体的虚拟装配与运动仿真，验证导轨与周边部件的安装干涉情况，提前规避实际装配中的尺寸匹配问题。
