管断屑器工业设备结构设计方案

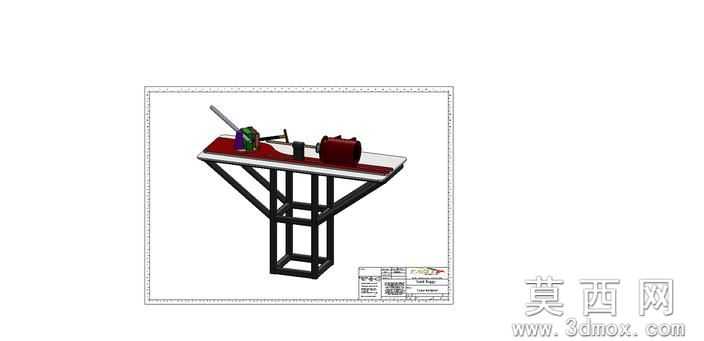

本管断屑器三维设计采用SolidWorks完成全参数化建模，整体结构分为支撑机架与作业执行两大模块，建模过程中严格遵循机械加工设备的设计规范，对各零部件的装配公差、配合间隙进行了精准设定。支撑机架采用方管焊接式桁架结构，建模时通过草图绘制、特征拉伸与焊件模块生成标准型材构件，对机架的承重受力部位做了加强筋结构设计，材质设定为Q235结构钢，渲染时赋予哑光黑金属漆材质，还原焊接机架的真实工业质感，机架底部做了平整安装面设计，可通过地脚螺栓固定于车间作业地面，保障设备运行时的结构稳定性。作业执行平台铺设于机架顶部，台面采用耐磨钢板材质，建模时对台面的安装定位孔、工装固定槽做了细节刻画，材质设定为45号钢并做表面淬火处理的质感渲染，呈现金属加工面的细腻磨砂纹理。平台上依次排布进料导向机构、断屑执行组件、驱动动力单元，进料导向机构设计有可调节管径的导向滚轮，建模时对滚轮的轴承配合、调节丝杆的传动结构做了完整装配，可适配不同规格的金属管材进料定位；断屑执行组件包含切削刀架、压料固定装置，刀架设计有快换刀具的卡槽结构，压料装置采用弹簧复位式压块，可在断屑作业时牢固固定管材，避免管材窜动影响断屑精度；驱动动力单元采用集成式动力模块，建模时还原了动力壳体的散热筋结构、输出轴的连接法兰，材质渲染区分了壳体的铸铁质感与输出轴的调质钢金属光泽。整体装配过程中通过配合约束验证了各运动部件的行程合理性，对操作手柄的摆动角度、压料装置的升降行程、刀具的进给距离都做了运动仿真校验，确保设备作业时无结构干涉。渲染阶段采用工业场景三点布光，对金属材质的反光度、粗糙度参数做了反复调试，既清晰展现各部件的结构细节，也还原了工业设备的厚重质感，设计过程中兼顾了设备的实用性与结构可靠性，可直接用于管材加工场景的设备生产参考或教学演示。
