桌面级工业标签打印机整机结构

　　这套三维结构围绕桌面型标签打印设备展开，整机采用紧凑卧式箱体布局，适合放置在仓储工位、生产线旁、物流打包台、办公室资料区以及零售门店后台等空间有限的作业位置。设备在实际使用中主要承担不干胶标签、条码贴纸、资产标识、物料卡、快递面单和小型工艺票据的连续打印任务，能够替代人工手写标识，提升物料流转、仓储盘点和产品追溯环节的信息一致性。

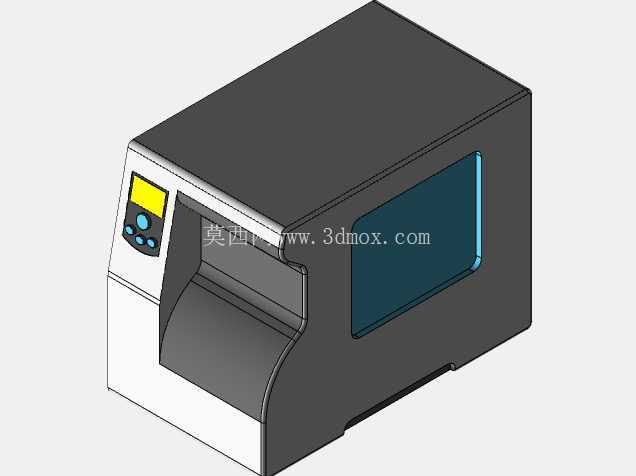

　　从外观结构看，主机主体由深灰色上壳体和白色前操作区组成，箱体右侧设置大面积透明观察窗，可在设备运行时直接查看内部标签卷余量、碳带走带状态以及介质是否发生偏斜。观察窗靠近出纸通道一侧保留蓝色边界，既强化窗口区域的视觉识别，也在装配时作为透明件与主壳体的配合定位参考。前部下方设计内凹式出纸槽，标签从设备内部送出后自然垂落或进入撕纸位置，槽口边缘做圆弧过渡，避免操作人员取纸时被锐边划伤，同时减少薄纸标签在出口处卡滞、卷边的概率。

　　操作面板集中布置在机身左前方，采用小角度倾斜面，符合站立或坐姿作业时的视线与手指操作范围。面板上设置显示屏和多枚功能按键，显示区域用于呈现打印状态、介质参数、故障提示和联机信息；按键区按照确认、返回、方向调整等常用动作进行分区，按键周围保留足够手指间距，降低戴薄手套操作时的误触概率。面板上方的黄色显示框与深色底壳形成明显色差，使设备在车间光线环境下仍能快速识别操作位置。

　　结构设计上，整机外壳以钣金折弯与塑料覆盖件相结合的思路进行表达：外部壳体承担防护、防尘和外观统一作用，内部则预留标签卷容纳腔、热敏或热转印打印模组安装位、走纸辊轴支撑位、碳带卷轴空间以及控制电路板固定区域。箱体背部和侧部需要根据散热、走线和维护需求布置通风孔、电源接口、数据通信接口以及可开启仓门。三维建模时将外壳分件、观察窗、面板、出纸槽和内部支撑筋位分开表达，能够直观检查装配顺序，也便于后续评估壳体壁厚、螺丝柱位置、卡扣分布和维修拆卸路径。

　　安装边界方面，该类设备通常独立放置于水平台面，不需要复杂地脚固定，但底部应设置防滑垫或平整支撑面，以保证打印过程中机身稳定。选型和布置时需在机身前方预留标签取出与撕断空间，在背部或侧面预留线缆弯曲半径和开盖维护距离；上方不宜紧贴货架或堆叠重物，以免影响开盖换卷和散热。设备宽度方向以标签卷容量和打印幅宽为核心约束，深度方向需容纳卷料与走纸通道，高度方向则受操作面板倾角、观察窗面积和内部纸卷直径共同影响。

　　在产线集成场景中，该设备可单独作为人工贴标工位的打印终端，也可与条码扫描枪、称重平台、仓储管理系统或生产执行系统配合使用。结构工程师在细化设计时，需要重点核对打印头模组与胶辊的压紧关系、标签导向宽度调节范围、纸卷轴同轴度、撕纸刀位置以及外壳开合后的维护可达性。通过完整整机三维结构，可以在开模或加工前检查外观曲面连续性、内部零件干涉、面板操作角度、出纸方向和外部接口位置，从而减少样机阶段反复修改壳体与内部支架的风险。
