线路保护卡扣式球面夹持固定座

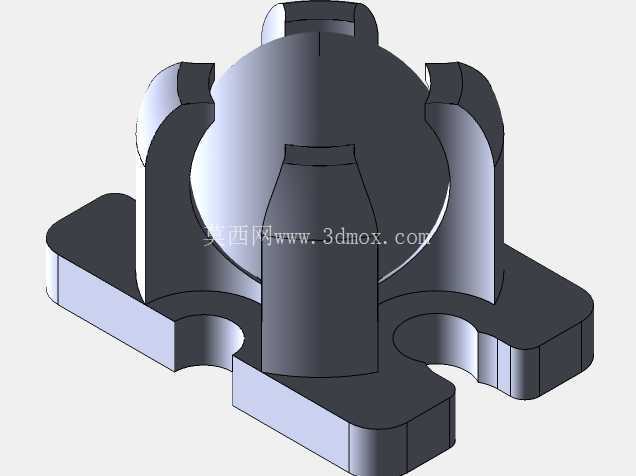

　　该零件属于小型机电设备内部用于线束整理与球面构件限位的组合式固定结构，整体由底部异形安装底板、中部球面容纳腔以及四周四组弹性卡爪构成，在桌面级创客套件、小型教学机器人、低压电控箱内部走线以及自动化实验台架中较为常见。底板采用带圆角的异形平板轮廓，左右两侧各开设一个沉头安装孔，孔位周边做局部加厚处理，装配时可通过M3或M4规格螺钉将整个座体固定在铝型材台面、塑料面板或钣金支架上；底板边缘设置两处半圆避让缺口，缺口位置与相邻卡爪根部对齐，既能够避开邻近安装面的凸台、走线槽边缘，也可在多件并排布置时减少相邻零件之间的干涉风险。

　　中部容纳区域为近似半球形的内腔，曲面轮廓按照被夹持球体的公称半径做贴合设计，球面与腔体之间保留均匀的装配间隙，避免硬接触造成球面件表面划伤；腔体四周向上延伸出四片对称分布的卡爪，卡爪外侧做圆弧过渡、内侧保留与球面相匹配的弧面，爪体顶部设置向内收拢的限位挡边，当球形构件从上方压入时，卡爪受挤产生微量弹性变形，挡边越过球体最大直径后回弹，将球体约束在腔体内，既限制球体沿竖直方向脱出，又允许球体在一定角度范围内做万向转动调整。

　　卡爪根部与底板衔接处设计有渐变加厚的加强筋，筋位厚度从爪尖向根部逐步递增，可分散反复装拆过程中根部产生的弯曲应力，降低塑料件长期使用后出现白痕或断裂的概率；相邻卡爪之间预留均匀的伸缩缝隙，缝隙宽度兼顾弹性变形量与结构刚性，缝隙过窄会导致卡爪张开行程不足、球体压入阻力过大，缝隙过宽则会降低卡爪对球体的抱紧力，使用中容易出现松脱。从实际装配场景来看，这类固定座常配合万向球头支架、传感器角度调节杆或者小型球形关节使用，底部安装孔的中心距按照常用型材孔间距设定，可直接适配标准铝型材的槽位，也可在3D打印的非标面板上预先打孔固定；底板厚度控制在保证支撑刚性的范围内，底面做平整处理，安装后不会出现翘动，卡爪顶端高出球体赤道线一定距离，确保球体在受到侧向拉扯时不会从爪间滑出。

　　结构设计过程中需要重点核对球体装入后的运动包络，球体带动外接杆件摆动时，杆件不能与卡爪顶端、底板边缘发生碰撞，因此卡爪内侧上部做了斜向扩口处理，为杆件摆动留出足够角度空间；底板上的半圆缺口除了避让功能外，也可作为线束侧向引出的通道，线材从缺口处进入座体周边区域，配合球面关节上固定的走线附件，能够将活动段线束约束在可控弯曲半径内，避免设备往复运动过程中线材反复弯折、与金属棱边摩擦造成外皮破损，实现线路防护与关节支撑的双重作用。零件的所有外露棱边均做圆角处理，没有尖锐毛刺，既符合塑料注塑或3D打印成型的工艺要求，也防止装配维护时划伤线材与操作人员；整体结构无额外装配小件，依靠自身弹性卡扣完成球体锁定，装配工序简单，拆卸时只需轻微向外拨开卡爪即可取出球体，便于后期调整维护，在小批量非标设备、教学实验装置以及轻型自动化机构中能够有效简化关节固定与走线防护的设计流程。
