树莓派Zero红外相机防护安装外壳

　　这套结构件围绕户外嵌入式视觉采集场景展开，核心是把ArduCam红外摄像头模组、两枚红外补光照明元件以及一块Pi Zero主控板整合进同一只防护壳体内，形成可独立挂载的小型监测节点。从现场使用角度看，这类节点常见于夜间安防补点、设备状态抓拍、农业大棚或厂区周界的低照度图像采集，需要在无人值守条件下长期挂装，因此外壳不能只做简单包覆，必须兼顾散热、走线、固定和耐候。

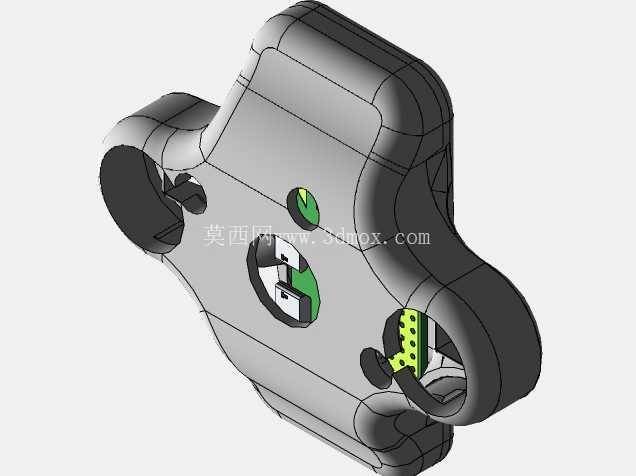

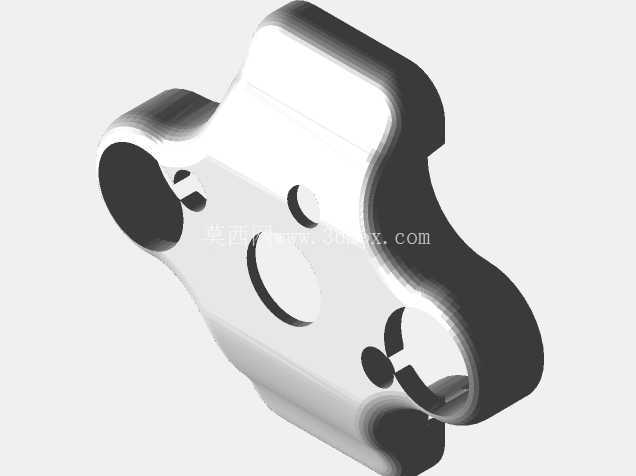

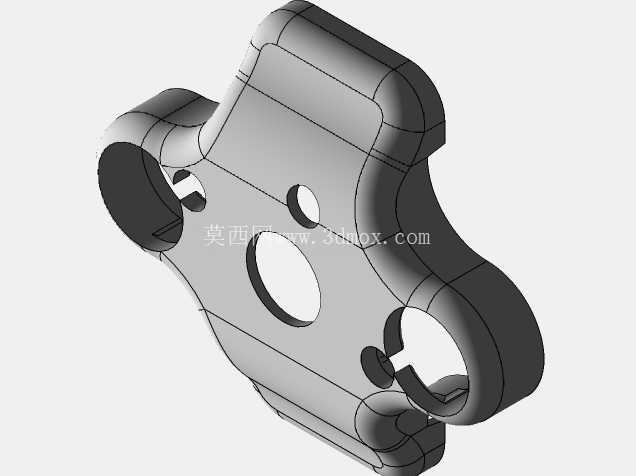

　　壳体外形并非规则盒体，而是顺着元器件布局做了异形延展。中部下沉区域容纳摄像头镜头座，镜头前方预留通透开孔，开孔周边做了限位台阶，防止模组装配后发生旋转或轴向窜动。镜头两侧偏上位置布置两枚红外照明器，对应位置开出圆形灯孔，灯珠轴线与镜头光轴尽量保持平行，使夜间补光光斑覆盖拍摄视场，避免出现中心过曝、边缘欠光的情况。Pi Zero主板安置在壳体一侧的延展舱内，板边接口朝向侧方开槽，排线从摄像头舱平缓弯折进入主控舱，槽位宽度按排线厚度加少量余量设计，避免装配时硬折FPC造成芯线损伤。

　　散热与通风是这次结构处理里比较关键的一点。ArduCam模组加上红外灯板连续工作后会有稳定热耗，若壳体完全封死，夏季暴晒下内腔温度容易抬升，影响图像传感器噪声表现。设计中在壳体侧壁和背部预留了通风间隙与散热空间，空气可沿元器件表面形成微弱对流，同时又不把开孔直接朝向迎雨面。需要说明的是，这套外壳按耐候但不防雨的思路处理，长期户外使用时仅在顶部接缝处涂覆硅胶密封，阻断雨水沿拼接缝渗入，而底部和侧部保持呼吸能力，平衡凝露与散热矛盾。

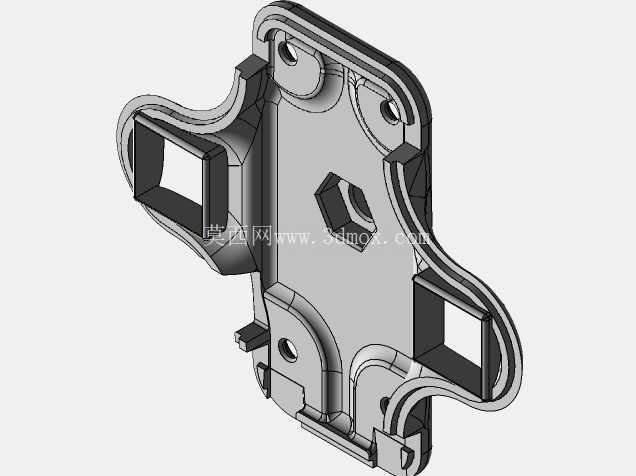

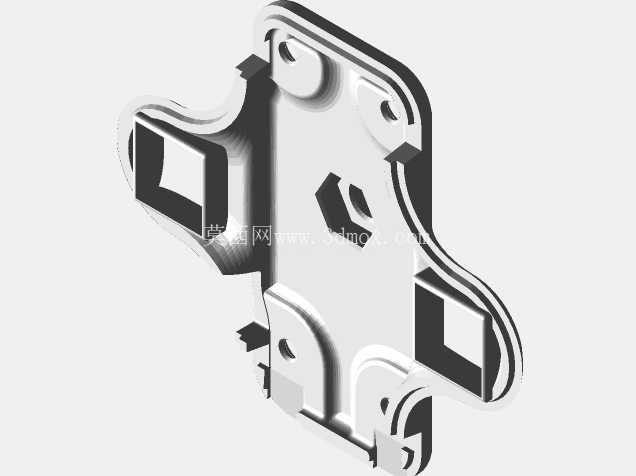

　　安装边界方面，壳体两侧伸出带孔耳座，孔位按1/4英寸锁紧螺母规格设计，这与常见摄影支架、云台快装板和壁挂支架的螺纹标准一致，可直接把整机锁附在三脚架、墙面弯板或设备机架上。耳座与主体之间做了加厚过渡，避免挂装受振后在根部产生应力发白。背部插槽用于嵌入锁紧螺母，螺母在槽内被周向限位，装配时只需从外侧拧入螺钉，不用在壳体内手扶螺母，单人即可完成上架。背面还留出了穿线与挂装的操作空间，线缆从侧下方引出，减少雨水顺着线缆流向接口的风险。

　　从建模过程看，先按摄像头模组、灯板和Pi Zero的实测尺寸建立内部元器件包络，再以包络面偏出壁厚生成主体，镜头孔、灯孔和接口槽均与元器件基准关联，修改模组位置时开孔能同步更新。壳体四角和耳座外缘全部做圆角处理，既降低打印层间应力集中，也避免安装时割手。内部设置若干定位柱和挡筋，主板落在柱面上用螺钉固定，摄像头模组则由周边挡筋限制平移，装配顺序为先装Pi Zero并连接排线，再放入摄像头与灯板，最后合盖锁紧。

　　对于需要3D打印或小批量机加工验证的工程师，这套结构的价值在于把电气集成、热管理、密封和标准支架安装统一在一个零件里，异形外轮廓虽然比矩形盒复杂，但充分利用了元器件之间的空隙，整体挂装占用面积小，适合在空间受限的监测点位部署。
