多孔台面可调支腿焊接工装平台

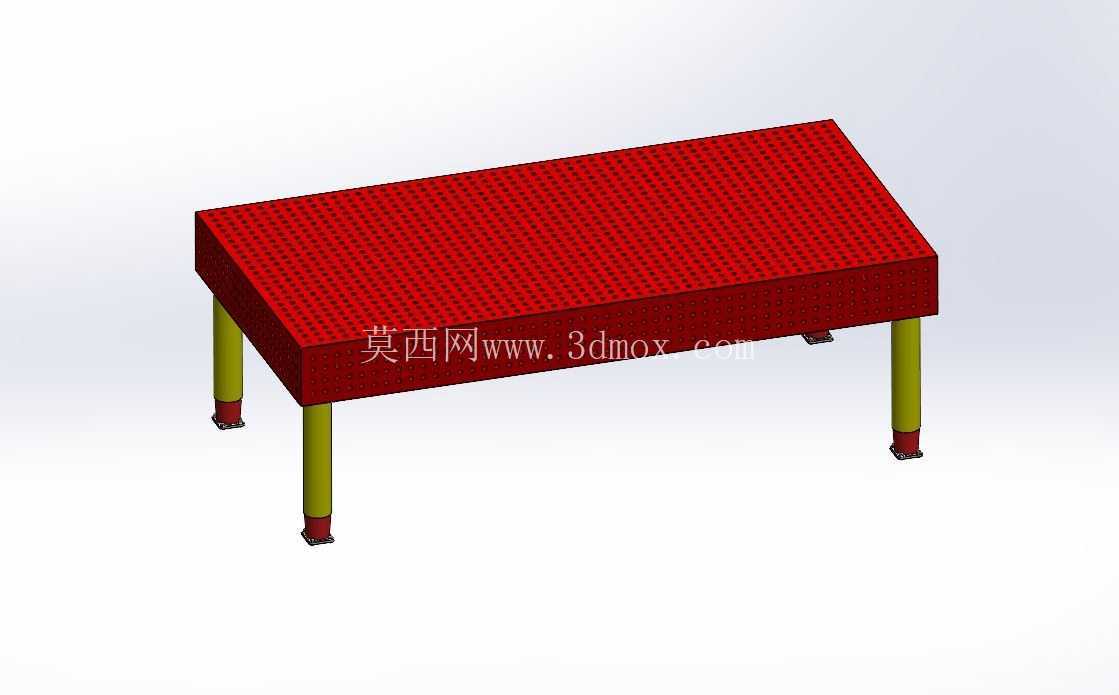

　　这套三维结构围绕车间焊接工位的实际承载需求展开，主体采用长方形厚台面布局，台面整体加工为密集均布的网格孔系，孔位按固定行列间距贯穿或沉孔布置，既可以作为工件点焊、组对时的定位基准，也能配合快速夹具、定位销、压紧器、角度挡块等附件，把管材、型材、钣金件和小型焊接组件固定在指定坐标位置。现场使用时，操作工不必反复搭砌临时垫块，也不用在地面上拉线找正，工件上料后可直接借助孔系完成侧边靠紧、高度承托和多点压紧，从而减少焊接前的辅助找正时间。

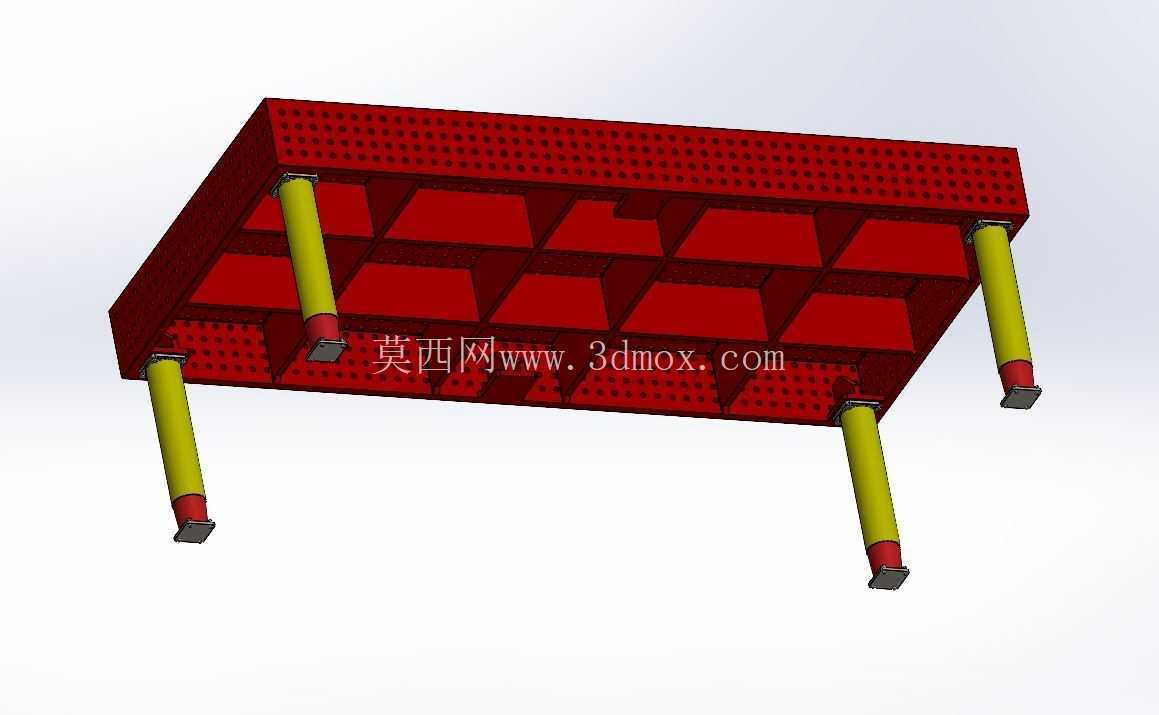

　　台面下方没有采用复杂的焊接箱体加强筋，而是以厚实的平台本体承担主要抗弯载荷，这种处理方式更适合 SolidWorks 中进行质量估算和干涉检查：红色台面作为主要实体区域，能够单独赋予材料密度并核算质量；四条支腿作为独立装配体零件，便于后期调整腿径、壁厚和脚垫形式。平台四角布置圆柱形支腿，支腿沿台面外缘内缩一定距离，避免工人靠近台边作业时磕碰脚尖，同时保证叉车或液压小车从侧向进入时具有足够的通道边界。

　　支腿设计为细长圆柱形式，腿身与台面之间保留明确连接关系，底部设置可调脚垫结构。脚垫承担两个作用：一是在不平整车间地面上通过螺纹旋合改变支撑高度，使台面在放置后保持水平；二是通过增大接地面积降低局部压强，减少平台在重载焊接时的晃动。支腿下端的深色脚垫与黄色腿身形成分区，建模时可将螺纹调节段、支承盘和防滑底面拆分为不同特征，方便工程图中表达调节行程和装配关系。对于需要频繁移位的班组，也可在该结构基础上把固定脚垫替换为脚轮组件，但轮组必须带制动结构，否则焊接压紧时平台容易产生位移。

　　从外形边界看，长方形台面的长边明显大于短边，适合沿车间通道方向布置，工人可站在两长边侧进行焊接，短边侧可预留为上下料位置。台面高度依据人工焊接操作姿势确定，使工件上表面大致处于手肘附近，降低弯腰和抬臂负担。若用于机器人焊接单元，该高度还需与机器人可达范围、变位机中心高和安全围栏位置联动校核，不能只按单人手工焊姿势取值。

　　台面孔系是本结构的核心。密集孔位不仅提供装夹点，也使平台具有较强的通用性：小尺寸零件可集中在台面中部装夹，长型材可沿长边跨孔定位，框架类焊件则能利用多个孔位同时控制对角线和垂直度。设计孔距时需要兼顾夹具通用性和台面强度，孔距过小会削弱平台截面，孔距过大则降低定位灵活性。实际建模中应先建立单孔特征，再按线性阵列生成完整孔系，并在工程图中标注孔距、边距、孔径和孔深公差，避免加工时把定位孔做成普通散热孔。

　　焊接工况下，平台会受到焊渣飞溅、短时热辐射和反复敲击，台面棱边需要保持足够厚度，孔口区域不宜出现尖锐薄壁。台面颜色在模型中以红色区分，便于装配评审时快速识别工作台主体；支腿采用高可见度黄色，符合车间工装常用的警示配色思路。颜色本身不影响结构强度，但在三维布局中可以帮助检查人员快速判断平台轮廓、支腿位置和人员通行空间。

　　平台质量评估不能只看台面外观尺寸。厚板台面、孔系去除材料、支腿体积和脚垫质量都应分别赋予材料后统一核算。若台面选用普通结构钢，整体质量会明显大于同尺寸型材支架，移动前必须确认搬运设备能力；若为了轻量化改用铝合金，则需复核台面在夹紧力和焊接热影响下的变形量。对于高精度组焊工位，通常优先保证平台刚性和台面平面度，而不是单纯降低质量。

　　安装边界方面，平台放置区域应远离气瓶和电缆频繁拖曳位置，台面周围留出焊工操作、焊枪走线和工件翻转空间。支腿底部调节完成后，应保证四点均受力，不能出现三条腿承载、一条腿悬空的情况。若平台长期承受偏心载荷，可在支腿之间增加横向连杆或斜撑，以提高整体稳定性。该结构适用于维修班组、钣金车间、钢结构小件组对、教学实训和工艺试制等场景，重点解决焊接时工件定位不稳、装夹点不足、台面高度不可调和现场作业面杂乱等问题。
