双筒串联式净水过滤罐体结构设计

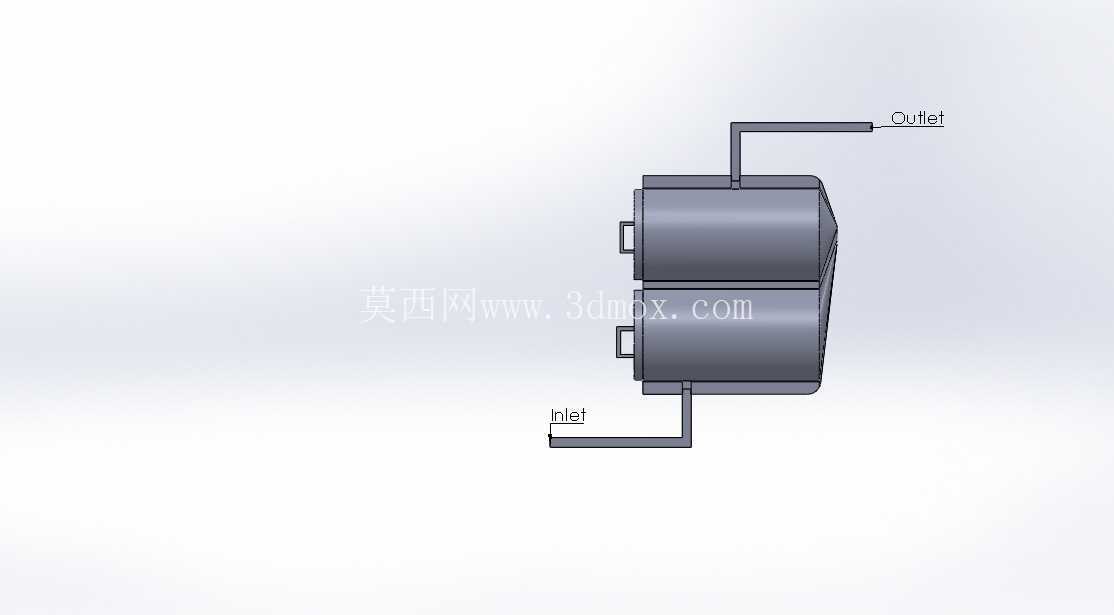

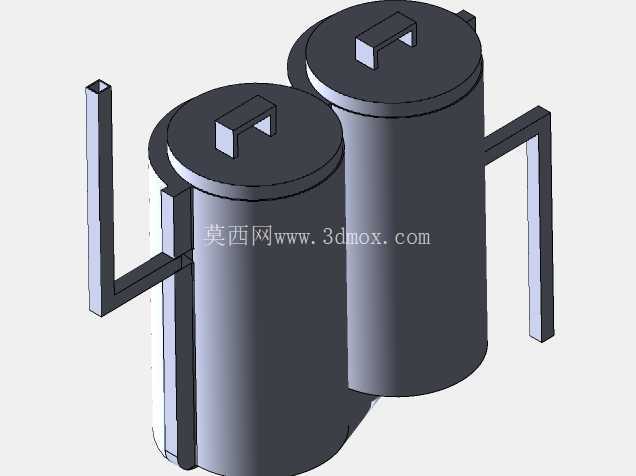

　　这套双筒串联过滤装置的三维结构，面向小型生活供水、实验室循环水以及小型工艺预处理环节的固液分离需求而搭建，整体采用两个立式圆柱承压罐体并排布置的形式，通过侧向连通管路完成两级过滤流程，区别于单罐单级过滤的结构，能够在不额外增加占地面积过多的前提下，实现粗滤、精滤两段杂质截留，降低单级滤芯的堵塞速率。从现场安装边界来看，两个罐体的筒身直径保持一致，顶盖采用带提手的快开式平盖结构，提手为矩形折弯件居中固定在盖板上方，方便运维人员开盖更换内部滤料；罐体底部预留落地支撑接触面，可直接放置在平整的设备间地面或集成机架台面上，进出水管分别从两个罐体的外侧筒壁伸出：左侧进水管为竖直向上后折弯接入首罐下部的L型管路，右侧出水管为从二级罐侧壁水平引出后向下折弯的管路，管路接口的朝向、伸出长度都在建模阶段做了明确的空间避让，两侧管路与相邻罐壁、机架立柱之间预留了足够的扳手操作空间，避免安装管道法兰或活接时出现工具无法就位的问题。

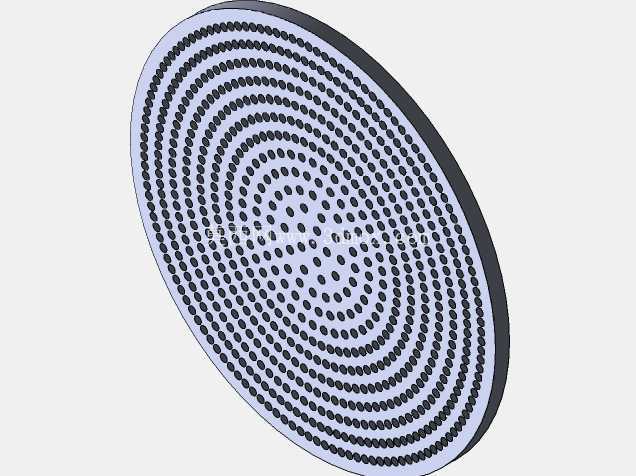

　　从水流组织的设计逻辑来看，原水首先从左侧入口管路进入第一个罐体，进水口位置设置在筒体下部，水流向上流经罐内预置的第一级过滤介质，大颗粒泥沙、悬浮物在这一阶段被初步截留；完成粗滤的水通过两罐之间的连通结构进入第二个罐体底部，二级罐内放置精度更高的过滤元件，水流自下而上穿过滤层，进一步拦截细小杂质，最终净化后的水从二级罐侧壁的出口管路送出。这种下进上出的流道设计，能够让杂质更多沉积在罐体下部区域，减少滤层表面的局部板结，反冲洗或者排污时也能借助水流方向将沉积杂质顺利带出。两个罐体的顶盖均采用可拆卸密封结构，建模时盖板与筒身上沿的配合面预留了密封件安装位置，实际生产中可在此处放置橡胶密封圈或硅胶垫片，通过快装卡箍或者周边均布的紧固件实现压紧密封，承压状态下不会出现渗漏。

　　在结构细节处理上，连接两罐的管路、外侧进出水管都采用等截面方管或圆管的简化实体表达，拐角处做了连贯的折弯过渡，既符合小型净水设备常用的PVC或不锈钢管路加工形态，也在三维装配里清晰呈现了管路的走向层级，避免管线与罐体、提手等部件出现干涉。顶盖上方的折弯提手高度经过适配，成年人手可以顺利伸入握持，开盖时无需额外工具即可施力抬起盖板，对于需要频繁更换滤芯、补充滤料的使用场景，这个结构能明显缩短运维操作的时间。设备整体的外形轮廓规整，两个圆柱罐体的中心距经过校核，既保证两罐之间的连通管有足够的安装长度，又不会让整体宽度过大，在小型水处理撬装集成时，可以很方便地和前置增压泵、后置阀门、压力表架等部件排布在同一个底座框架内，周边预留的管路接口也能直接对接现场的供水管网。

　　从选型适配的角度看，这种双罐结构的过滤系统可以根据进水的杂质含量灵活调整两罐内部的滤料类型：第一级可装填石英砂、无纺布滤袋等粗滤介质，第二级可放置活性炭、PP熔喷滤芯或者精密过滤芯，针对不同的水质工况切换过滤组合，不需要改动外部罐体和管路的主体结构。建模过程中所有部件的装配关系都按照实际装配逻辑约束：罐体为直立的薄壁筒实体，盖板贴合在筒身上端面，管路接口与筒壁的连接位置做了融合处理，提手固定在盖板顶面，各部件之间没有出现穿插错位，结构工程师可以直接在此模型基础上细化壁厚、密封槽、紧固件孔位等加工特征，也可以将其作为小型水处理成套设备布局设计中的一个功能单元，快速完成周边配套部件的空间排布校核。
