汽车直立式转向连接支架结构设计

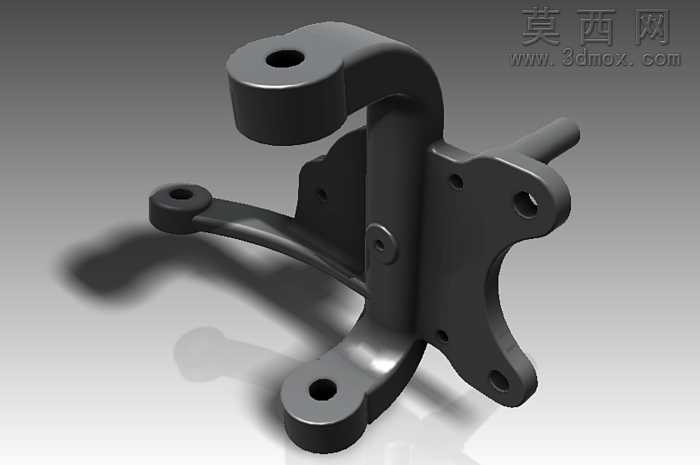

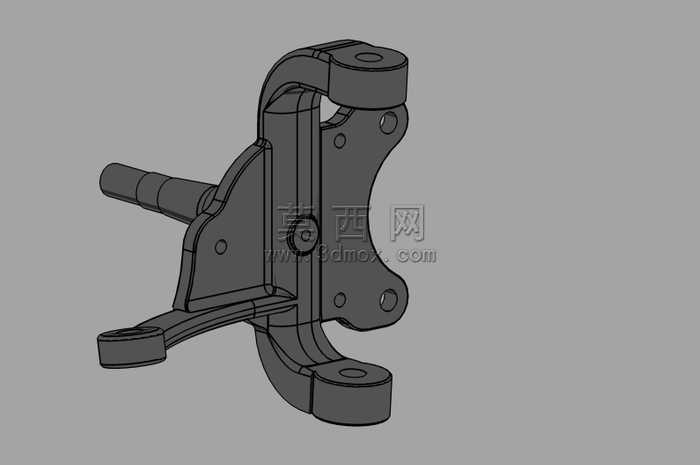

本作品为面向汽车底盘系统设计的直立式转向连接支架三维模型，建模阶段采用Autodesk Inventor完成全参数化特征构建，首先通过草图绘制勾勒出支架主体的轮廓基准，依次完成拉伸、切除、倒角、圆角等基础特征操作，精准还原零件的实体形态。模型结构设计上充分考虑实际装配需求，主体采用一体化立式承载结构，设置多组同轴安装孔位，孔位尺寸严格匹配汽车转向系统的连接销轴规格，孔位边缘做了沉台处理，可保证装配后紧固件端面与支架表面齐平，避免干涉周边部件。支架侧部延伸出的连接臂采用变截面设计，在保证结构强度的前提下尽可能削减非必要壁厚，实现轻量化设计目标，臂端的铰接孔位内置同轴度约束，可保证与转向拉杆的铰接转动顺畅无卡滞。材质设定阶段为模型赋予了铸钢材质属性，调整材质的粗糙度、金属度参数，渲染后呈现出哑光金属质感，同时对安装配合面做了精加工面的材质区分，还原真实零件的机加工表面与铸造毛坯面的视觉差异。设计过程中重点考量了支架的受力传递路径，直立主体作为核心承载结构，将转向动作的作用力均匀分散至各安装点位，避免应力集中导致的零件失效，各弯折过渡处均设置了合理的圆角半径，既符合铸造工艺的脱模要求，也能有效降低应力集中系数。模型完成后通过干涉检查功能验证了各装配孔位的位置精度，确保与周边转向节、车架安装位、拉杆组件的装配间隙符合设计公差要求，整体结构紧凑，安装定位基准清晰，可直接用于汽车转向系统的结构验证、装配模拟以及后续的工程图导出工作，为汽车底盘转向部件的设计优化提供可靠的三维数字模型支撑。
