离心泵壳体结构三维设计作品

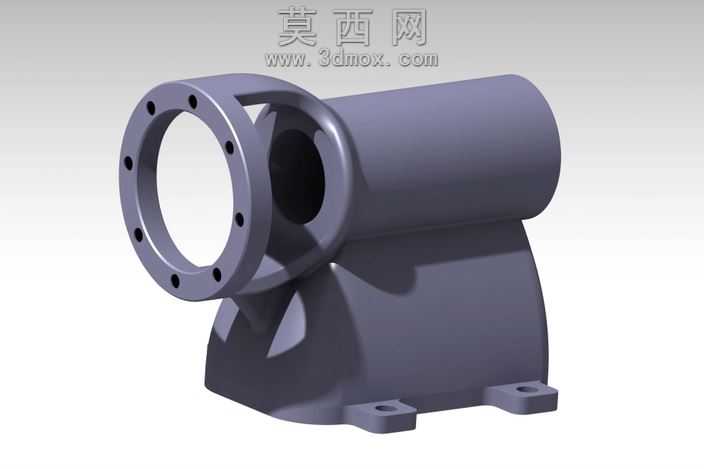

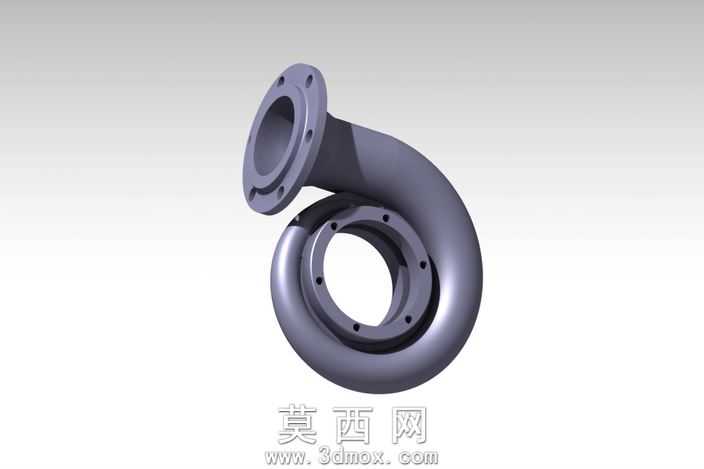

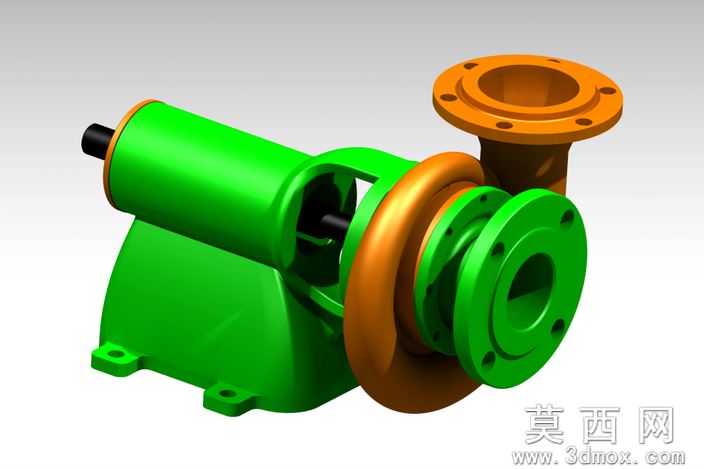

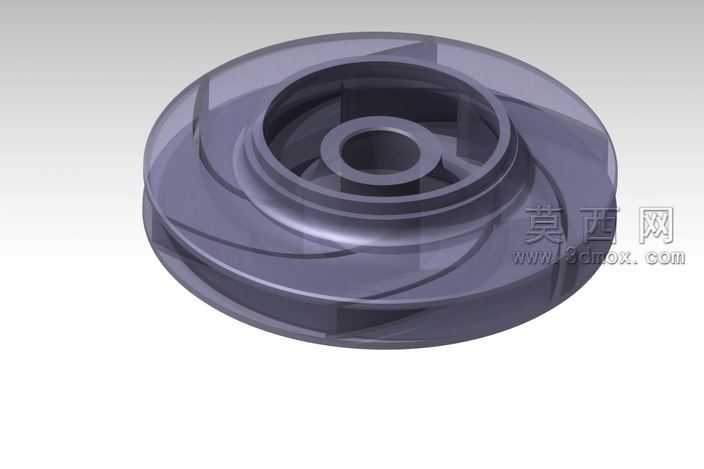

本作品为离心泵核心壳体部件的三维建模设计成果，建模过程严格遵循离心泵流体力学结构逻辑与机械加工工艺要求，采用参数化建模方式完成整体结构搭建。首先从泵体的安装基座部分开始构建，底部的两个带孔安装脚采用对称式布局，安装孔的孔径、孔位间距均按照通用离心泵安装标准设定，基座与上部筒体的过渡区域采用大圆角平滑过渡结构，既可以降低铸造过程中的应力集中风险，也能提升整体结构的抗振性能。上部的筒体部分为离心泵的流道容纳腔，建模时精准控制了筒体内壁的圆柱度公差，保证后续装配叶轮后流道的同轴度要求。前端的法兰连接盘采用均匀分布的螺栓孔设计，共设置八个螺栓安装位，法兰盘的密封面预留了标准密封槽结构，能够满足不同压力等级下的管路密封连接需求，法兰与筒体连接的位置做了加厚加强处理，避免泵体在高压工况下出现连接部位变形的问题。侧部的支管接口为离心泵的进水或出水通道，接口与主筒体的相贯线部分做了平滑过渡处理，能够减少流体在泵腔内的流动阻力，提升离心泵的运行效率。整体模型的材质渲染采用工业常用的铸铁材质效果，表面做了哑光喷砂质感处理，还原了实际铸件的真实外观，各部位的倒角、拔模斜度均按照铸造工艺要求进行设置，保证模型具备直接对接生产加工的可行性。设计过程中充分考虑了泵体的受力分布，在基座与筒体连接的受力薄弱部位增设了加强筋结构，既不会过多增加泵体整体重量，又能大幅提升结构强度，同时兼顾了流体流动特性与机械结构强度的双重需求，整体结构紧凑合理，各连接部位的尺寸匹配度高，能够直接用于后续的虚拟装配、工程图导出以及流体仿真分析工作。
