可调节式健身哑铃三维结构设计

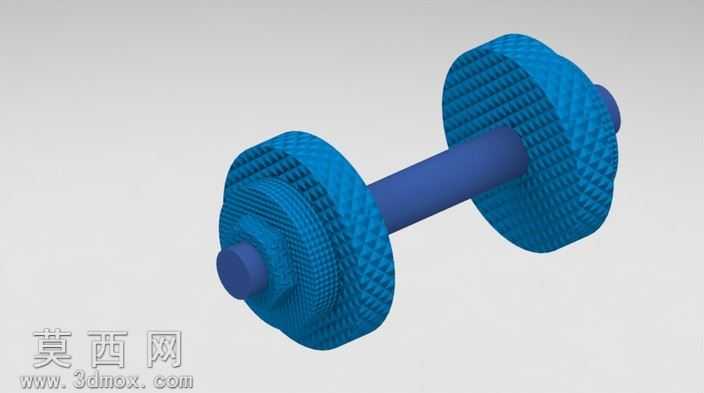

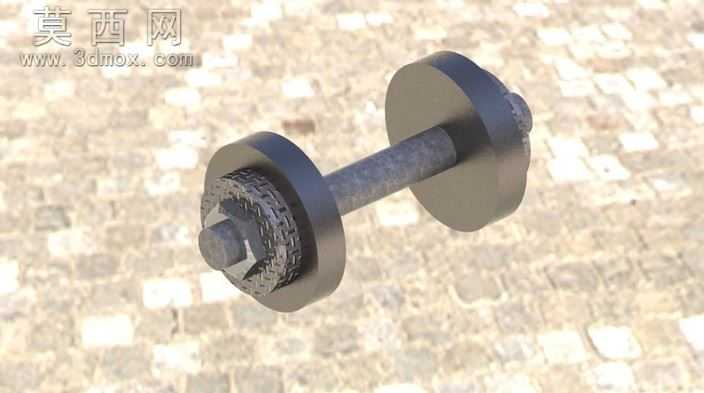

本作品为可调节式健身哑铃的三维建模设计，整体采用SolidWorks完成参数化建模，后续导入渲染模块完成材质与场景效果制作。建模过程中首先对哑铃的核心结构进行拆解，分为握持杆身、两侧配重盘、锁紧固定组件三个独立模块，各模块间采用参数化关联设计，确保装配间隙控制在0.1mm以内，符合实际五金加工的公差要求。杆身部分采用滚花防滑结构设计，建模时通过螺旋扫描特征生成表面防滑纹理，还原金属握持杆的磨砂质感，材质赋予上选用高强度碳钢材质，调整金属粗糙度参数至0.6，模拟实际使用中产生的细微磨损效果，提升模型真实感。两侧配重盘采用对称式结构设计，单块配重盘通过拉伸凸台与倒角特征完成基础外形，边缘做R2圆角处理避免锐边，配重盘中心预留与杆身匹配的安装孔位，孔位内侧设计定位卡槽，确保配重盘安装后不会出现径向晃动。锁紧组件是本设计的核心结构，采用螺母式锁紧方案，建模时通过螺纹扫描特征生成标准公制螺纹，锁紧螺母外侧设计防滑滚花与六角辅助拧动结构，既可以手动旋紧，也可借助扳手完成加固，避免训练过程中配重松动脱落。渲染阶段采用户外砖石地面作为场景背景，添加柔和的自然光照明，调整光线角度突出金属构件的明暗层次，配重盘表面做轻微做旧处理，还原健身器材长期使用后的质感，各部件间添加接触阴影，让整体装配效果更具立体感。设计过程中充分考虑实际使用的安全性与便捷性，整体结构拆装简单，配重可根据训练需求增减，所有外露边缘均做圆角处理，不存在尖锐凸起，符合健身器材的安全设计标准，模型各部件可单独导出用于工程图制作，也可直接导入其他三维软件做进一步的结构优化或运动仿真。
